10B 铸铁链轮

铸铁链轮是一种常见的机械传动元件，它主要用于传递动力和扭矩，在工业机械、农业机械、汽车、摩托车等多种领域有广泛的应用。10B铸铁链轮适用于10B系列链条。

应用领域

汽车生产

机械工程

港口机械

包装行业

印刷行业

钢铁冶金

农业机械

产品手册索取



产品特点

采用优质铸铁材料铸成，铸铁内部存在大量的石墨片（灰铸铁）或球状石墨（球墨铸铁），这些石墨结构可以有效地吸收和缓冲振动，在一些有振动的传动系统中，能够减少噪音和设备的疲劳损伤。。

通过适当的热处理或表面处理，铸铁链轮可以获得较好的耐磨性能，其表面硬度能够满足一定的链传动要求。

采用先进的铣齿加工工艺，使齿形更精确。

链轮整体进行了调质热处理，极大地提高了其综合机械性能，使链轮的耐磨性显著提高。

采用GG22-GG25材质，是优秀的铸铁材料，具有较高的强度、良好的韧性、较强的耐磨性以及抗疲劳性。同时还具有防振性、隔热性、防腐性等特殊性能。

根据型号的递增有着更高的抗拉强度，更好的性能。

正确选用链轮型号。

检查安装传动链轮的位置状态是否良好，否则须检修或更换相关件。

按正确方法将主、从动链轮安装到位，且锁紧紧固件使其达到规定力矩要求。

装上链条并调整好松紧度后，检查链条与链轮配合是否顺畅、共面，且与链罩无干涉。

从动链轮应有张紧装置。

链轮和链条最好同时更换，若只更换其中之一，会加剧双方的磨损。

由于主动链轮转速高、齿数少，在相同条件下，比从动轮磨损快些，属正常情况。

要定期地清洁及润滑传动链条、传动链轮，以提高其使用寿命。

镀锌：镀锌是以提高金属的防锈性能为目的的表面处理工艺。随着钴酸盐纯化处理的进步，外观性能也有了很大的提高。

化学镀镍：化学镀镍的耐腐蚀性能、耐磨损性能提高，镀镍过程中不通电、无电解。适合使用在形状复杂、尺寸精度要求高的产品上。

发黑处理（表面氧化）：即碱性发黑处理，将金属置于碱性处理液中加热，金属本身起化学作用，在其表面形成黑色皮膜，皮膜具有防锈效果。

磷化处理：即磷酸盐处理。将金属浸入加温后的磷酸盐溶液中进行化学处理，使金属表面形成磷酸盐保护膜。

技术参数

点击图片放大

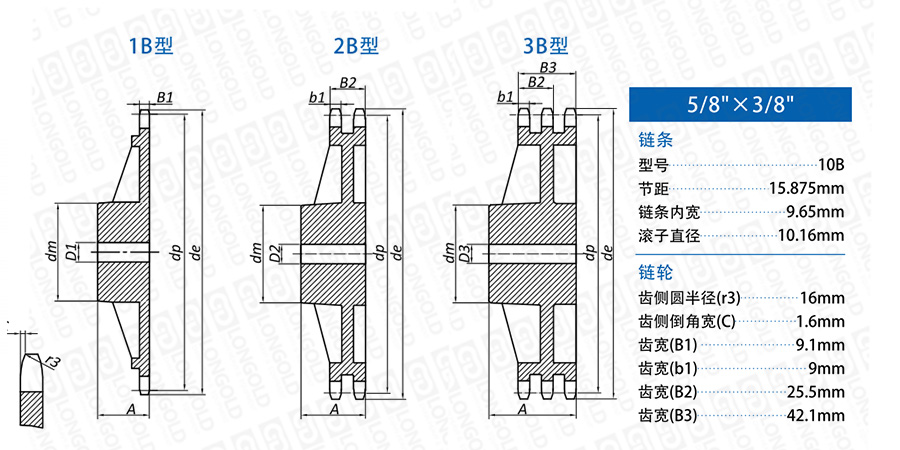

■链轮结构详见如上图

上图为10B 铸铁链轮的结构图。

可根据客户的需求，定制链轮的齿数，详细请咨询隆德技术人员。


■链轮尺寸表

齿数

外圆直径

节距圆直径

单排

双排

三排

PDF图纸

DXF图纸

轮毂直径

孔径

链轮总厚

轮毂直径

孔径

链轮总厚

轮毂直径

孔径

链轮总厚

Z

de

dp

dm

D1

A

dm

D2

A

dm

D3

A

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

38

199.2

192.24

80

20

40

100

30

50

100

32

60

请咨询

请咨询

45

235.0

227.58

80

20

40

100

30

50

100

32

60

57

296.0

288.18

90

24

45

100

30

56

100

32

63

76

392.1

384.16

90

24

50

100

30

63

110

35

67

95

488.5

480.14

100

24

56

110

30

63

125

35

70

114

584.1

576.13

100

24

56

125

30

70

125

35

80


型号表示例


LD10B
 -
 1B
38T -
 CL
（1）
（2）
（3）
（4）


（1）链号

（2）链轮类型

（3）齿数：38齿

（4）铸铁链轮


容许公差

齿顶圆直径      h11

齿宽                h14

径向跳动：以轴孔和齿根为参考，将链轮回转一周，
测得径向跳动量，不应超过下列两数值中的最大值：0.0008df+0.08或0.15。

轴向跳动：以轴孔和链轮齿侧面为参考，将链轮回转一周，
测得的链轮轴向跳动量，不超过下列数值：0.0009df+0.08，不大于1.14mm。



×
