成品孔链轮 16B-1

成品孔链轮，安装（联结）后无背隙，由于采用轴向固定，不需要“防止脱落具”，定位准确，链轮孔已经加工完成，可直接安装使用，配用LD16B-1单排链条。

应用领域

汽车生产

机械工程

食品行业

包装行业

物流运输业

造纸行业

印刷行业

产品手册索取



产品特点

采用优质碳素结构钢进行冲压成型。

表面进行了喷吵、电镀处理。

采用先进的铣齿加工工艺，使齿形更精确。

链轮整体进行了调质热处理，极大地提高了其综合机械性能，使链轮的耐磨性显著提高。

齿部硬化：需要提高齿端强度和磨损寿命的场合，推荐使用齿端硬化链轮。各个尺寸小齿数的机械用碳素钢轮毂切削规格，齿端部均实施硬化处理。

齿部无硬化：齿端不实施硬化处理。链轮大齿数范围的齿端均为无硬化规格。

正确选用链轮型号。

检查安装传动链轮的位置状态是否良好，否则须检修或更换相关件。

按正确方法将主、从动链轮安装到位，且锁紧紧固件使其达到规定力矩要求。

装上链条并调整好松紧度后，检查链条与链轮配合是否顺畅、共面，且与链罩无干涉。

从动链轮应有张紧装置。

链轮和链条最好同时更换，若只更换其中之一，会加剧双方的磨损。

由于主动链轮转速高、齿数少，在相同条件下，比从动轮磨损快些，属正常情况。

要定期地清洁及润滑传动链条、传动链轮，以提高其使用寿命。

镀锌：镀锌是以提高金属的防锈性能为目的的表面处理工艺。随着钴酸盐纯化处理的进步，外观性能也有了很大的提高。

化学镀镍：化学镀镍的耐腐蚀性能、耐磨损性能提高，镀镍过程中不通电、无电解。适合使用在形状复杂、尺寸精度要求高的产品上。

发黑处理（表面氧化）：即碱性发黑处理，将金属置于碱性处理液中加热，金属本身起化学作用，在其表面形成黑色皮膜，皮膜具有防锈效果。

磷化处理：即磷酸盐处理。将金属浸入加温后的磷酸盐溶液中进行化学处理，使金属表面形成磷酸盐保护膜。

技术参数

点击图片放大

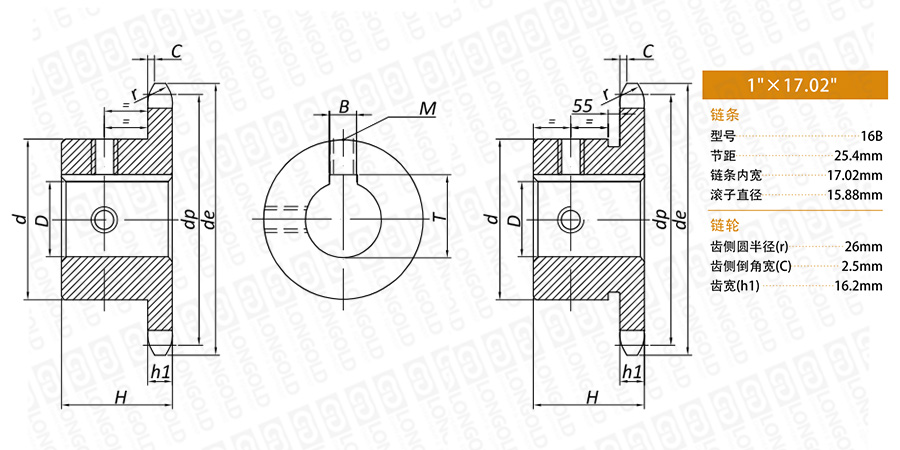

■链轮本体结构详见如上图

上图为16B-1 成品孔链轮的结构图。

可根据客户的需求，定制链轮的齿数，详细请咨询隆德技术人员。


■链轮尺寸表

齿数

链轮型号

外圆直径

节距圆直径

轴孔径

链轮总厚
轮毂直径

PDF图纸

DXF图纸

Z

de

dp

D

H

d

mm

mm

mm

mm

mm

11

LD16B-1B11T-D25

99.50

90.14

25

40

61

请咨询

请咨询

LD16B-1B11T-D28

28

LD16B-1B11T-D30

30

LD16B-1B11T-D32

32

LD16B-1B11T-D35

35

LD16B-1B11T-D38

38

65

LD16B-1B11T-D40

40

67

LD16B-1B11T-D42

42

69

12

LD16B-1B12T-D25

109.00

98.14

25

40

69

LD16B-1B12T-D28

28

LD16B-1B12T-D30

30

LD16B-1B12T-D32

32

LD16B-1B12T-D35

35

LD16B-1B12T-D38

38

LD16B-1B12T-D40

40

LD16B-1B12T-D42

42

13

LD16B-1B13T-D25

117.00

106.12

25

40

78

LD16B-1B13T-D28

28

LD16B-1B13T-D30

30

LD16B-1B13T-D32

32

LD16B-1B13T-D35

35

LD16B-1B13T-D38

38

LD16B-1B13T-D40

40

LD16B-1B13T-D42

42

LD16B-1B13T-D45

45

LD16B-1B13T-D48

48

LD16B-1B13T-D50

50

82

14

LD16B-1B14T-D25

125.00

114.15

25

40

84

LD16B-1B14T-D28

28

LD16B-1B14T-D30

30

LD16B-1B14T-D32

32

LD16B-1B14T-D35

35

LD16B-1B14T-D38

38

LD16B-1B14T-D40

40

LD16B-1B14T-D42

42

LD16B-1B14T-D45

45

LD16B-1B14T-D48

48

LD16B-1B14T-D50

50

15

LD16B-1B15T-D25

133.00

122.17

25

40

92

LD16B-1B15T-D28

28

LD16B-1B15T-D30

30

LD16B-1B15T-D32

32

LD16B-1B15T-D35

35

LD16B-1B15T-D38

38

LD16B-1B15T-D40

40

LD16B-1B15T-D42

42

LD16B-1B15T-D45

45

LD16B-1B15T-D48

48

LD16B-1B15T-D50

50

16

LD16B-1B16T-D25

141.00

130.20

25

45

100

LD16B-1B16T-D28

28

LD16B-1B16T-D30

30

LD16B-1B16T-D32

32

LD16B-1B16T-D35

35

LD16B-1B16T-D38

38

LD16B-1B16T-D40

40

LD16B-1B16T-D42

42

LD16B-1B16T-D45

45

LD16B-1B16T-D48

48

LD16B-1B16T-D50

50

17

LD16B-1B17T-D25

149.00

138.22

25

45

100

LD16B-1B17T-D28

28

LD16B-1B17T-D30

30

LD16B-1B17T-D32

32

LD16B-1B17T-D35

35

LD16B-1B17T-D38

38

LD16B-1B17T-D40

40

LD16B-1B17T-D42

42

LD16B-1B17T-D45

45

LD16B-1B17T-D48

48

LD16B-1B17T-D50

50

18

LD16B-1B18T-D25

157.00

146.28

25

45

100

LD16B-1B18T-D28

28

LD16B-1B18T-D30

30

LD16B-1B18T-D32

32

LD16B-1B18T-D35

35

LD16B-1B18T-D38

38

LD16B-1B18T-D40

40

LD16B-1B18T-D42

42

LD16B-1B18T-D45

45

LD16B-1B18T-D48

48

LD16B-1B18T-D50

50

19

LD16B-1B19T-D25

165.20

154.33

25

45

100

LD16B-1B19T-D28

28

LD16B-1B19T-D30

30

LD16B-1B19T-D32

32

LD16B-1B19T-D35

35

LD16B-1B19T-D38

38

LD16B-1B19T-D40

40

LD16B-1B19T-D42

42

LD16B-1B19T-D45

45

LD16B-1B19T-D48

48

LD16B-1B19T-D50

50

20

LD16B-1B20T-D25

173.20

162.38

25

45

100

LD16B-1B20T-D28

28

LD16B-1B20T-D30

30

LD16B-1B20T-D32

32

LD16B-1B20T-D35

35

LD16B-1B20T-D38

38

LD16B-1B20T-D40

40

LD16B-1B20T-D42

42

LD16B-1B20T-D45

45

LD16B-1B20T-D48

48

LD16B-1B20T-D50

50

21

LD16B-1B21T-D25

181.20

170.43

25

45

100

LD16B-1B21T-D28

28

LD16B-1B21T-D30

30

LD16B-1B21T-D32

32

LD16B-1B21T-D35

35

LD16B-1B21T-D38

38

LD16B-1B21T-D40

40

LD16B-1B21T-D42

42

LD16B-1B21T-D45

45

LD16B-1B21T-D48

48

LD16B-1B21T-D50

50

22

LD16B-1B22T-D25

189.30

178.48

25

45

100

LD16B-1B22T-D28

28

LD16B-1B22T-D30

30

LD16B-1B22T-D32

32

LD16B-1B22T-D35

35

LD16B-1B22T-D38

38

50

110

LD16B-1B22T-D40

40

LD16B-1B22T-D42

42

LD16B-1B22T-D45

45

LD16B-1B22T-D48

48

LD16B-1B22T-D50

50

23

LD16B-1B23T-D25

197.50

186.53

25

50

110

LD16B-1B23T-D28

28

LD16B-1B23T-D30

30

LD16B-1B23T-D32

32

LD16B-1B23T-D35

35

LD16B-1B23T-D38

38

LD16B-1B23T-D40

40

LD16B-1B23T-D42

42

LD16B-1B23T-D45

45

LD16B-1B23T-D48

48

LD16B-1B23T-D50

50

24

LD16B-1B24T-D25

205.50

194.59

25

50

110

LD16B-1B24T-D28

28

LD16B-1B24T-D30

30

LD16B-1B24T-D32

32

LD16B-1B24T-D35

35

LD16B-1B24T-D38

38

LD16B-1B24T-D40

40

LD16B-1B24T-D42

42

LD16B-1B24T-D45

15

LD16B-1B24T-D48

18

LD16B-1B24T-D50

50

25

LD16B-1B25T-D25

213.50

202.66

25

50

110

LD16B-1B25T-D28

28

LD16B-1B25T-D30

30

LD16B-1B25T-D32

32

LD16B-1B25T-D35

35

LD16B-1B25T-D38

38

LD16B-1B25T-D40

40

LD16B-1B25T-D42

42

LD16B-1B25T-D45

15

LD16B-1B25T-D48

18

LD16B-1B25T-D50

50

注：1.*表示轮毂上有浅键槽。


型号表示例


LD16B
 -
 1B 25T Q
 -
 D50
（1）
（2）
 （3）
 （4）
（5）


（1）链号

（2）链轮类型

（3）链轮齿数

（4）Q：齿端硬化规格

（5）成品孔内径


链轮的类型


类型

1A型

1B 型

1C 型

2A型

2B型

2C型

3A型

3B型

3C型

SD型

说明

单排
片式

单排
单侧轮毂

单排
双侧轮毂

双排
片式

双排
单侧轮毂

双排
双侧轮毂

三排
片式

三排
单侧轮毂

三排
双侧轮毂

双排
双向驱动

图示




×
