成品孔链轮 20B-1

成品孔链轮，安装（联结）后无背隙，由于采用轴向固定，不需要“防止脱落具”，定位准确，链轮孔已经加工完成，可直接安装使用，配用LD20B-1单排链条。

应用领域

汽车生产

机械工程

食品行业

包装行业

物流运输业

造纸行业

印刷行业

产品手册索取



产品特点

采用优质碳素结构钢进行冲压成型。

表面进行了喷吵、电镀处理。

采用先进的铣齿加工工艺，使齿形更精确。

链轮整体进行了调质热处理，极大地提高了其综合机械性能，使链轮的耐磨性显著提高。

齿部硬化：需要提高齿端强度和磨损寿命的场合，推荐使用齿端硬化链轮。各个尺寸小齿数的机械用碳素钢轮毂切削规格，齿端部均实施硬化处理。

齿部无硬化：齿端不实施硬化处理。链轮大齿数范围的齿端均为无硬化规格。

正确选用链轮型号。

检查安装传动链轮的位置状态是否良好，否则须检修或更换相关件。

按正确方法将主、从动链轮安装到位，且锁紧紧固件使其达到规定力矩要求。

装上链条并调整好松紧度后，检查链条与链轮配合是否顺畅、共面，且与链罩无干涉。

从动链轮应有张紧装置。

链轮和链条最好同时更换，若只更换其中之一，会加剧双方的磨损。

由于主动链轮转速高、齿数少，在相同条件下，比从动轮磨损快些，属正常情况。

要定期地清洁及润滑传动链条、传动链轮，以提高其使用寿命。

镀锌：镀锌是以提高金属的防锈性能为目的的表面处理工艺。随着钴酸盐纯化处理的进步，外观性能也有了很大的提高。

化学镀镍：化学镀镍的耐腐蚀性能、耐磨损性能提高，镀镍过程中不通电、无电解。适合使用在形状复杂、尺寸精度要求高的产品上。

发黑处理（表面氧化）：即碱性发黑处理，将金属置于碱性处理液中加热，金属本身起化学作用，在其表面形成黑色皮膜，皮膜具有防锈效果。

磷化处理：即磷酸盐处理。将金属浸入加温后的磷酸盐溶液中进行化学处理，使金属表面形成磷酸盐保护膜。

技术参数

点击图片放大

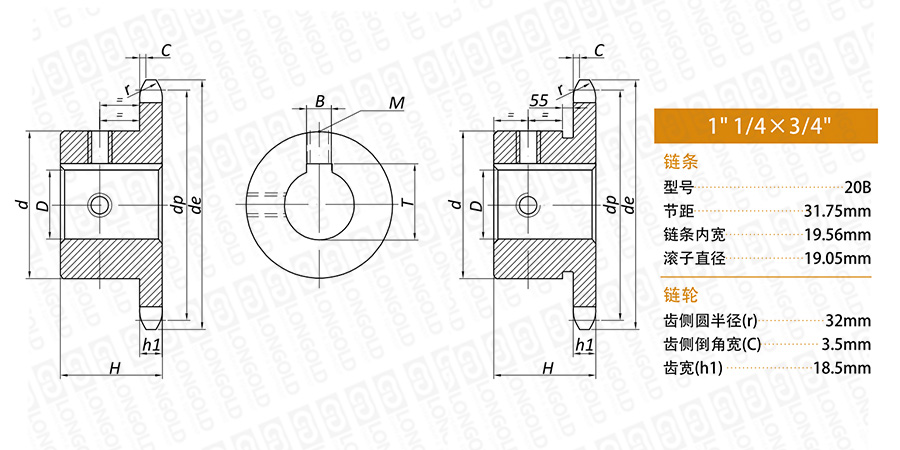

■链轮本体结构详见如上图

上图为20B-1 成品孔链轮的结构图。

可根据客户的需求，定制链轮的齿数，详细请咨询隆德技术人员。


■链轮尺寸表

齿数

链轮型号

外圆直径

节距圆直径

轴孔径

链轮总厚
轮毂直径

PDF图纸

DXF图纸

Z

de

dp

D

H

d

mm

mm

mm

mm

mm

9

LD20B-1B9T-D25

108

92.84

25

40

63

请咨询

请咨询

LD20B-1B9T-D30

30

LD20B-1B9T-D32

32

LD20B-1B9T-D35

35

LD20B-1B9T-D38

38

10

LD20B-1B10T-D25

117.9

102.74

25

40

70

LD20B-1B10T-D30

30

LD20B-1B10T-D32

32

LD20B-1B10T-D35

35

LD20B-1B10T-D38

38

11

LD20B-1B11T-D25

127.8

112.68

25

45

77

LD20B-1B11T-D28

28

LD20B-1B11T-D30

30

LD20B-1B11T-D32

32

LD20B-1B11T-D35

35

LD20B-1B11T-D38

38

LD20B-1B11T-D40

40

LD20B-1B11T-D42

42

LD20B-1B11T-D45

45

LD20B-1B11T-D50

50

82

LD20B-1B11T-D60

60

93

12

LD20B-1B12T-D25

137.8

122.68

25

45

88

LD20B-1B12T-D28

28

LD20B-1B12T-D30

30

LD20B-1B12T-D32

32

LD20B-1B12T-D35

35

LD20B-1B12T-D38

38

12

LD20B-1B12T-D40

137.8

122.68

40

45

88

LD20B-1B12T-D42

42

LD20B-1B12T-D45

45

LD20B-1B12T-D50

50

LD20B-1B12T-D60

60

13

LD20B-1B13T-D25

147.8

132.65

25

45

98

LD20B-1B13T-D28

28

LD20B-1B13T-D31

31

LD20B-1B13T-D32

32

LD20B-1B13T-D35

35

LD20B-1B13T-D38

38

LD20B-1B13T-D40

40

LD20B-1B13T-D42

42

LD20B-1B13T-D45

45

LD20B-1B13T-D48

48

LD20B-1B13T-D50

50

LD20B-1B13T-D60

60

14

LD20B-1B14T-D32

157.8

142.68

32

45

108

LD20B-1B14T-D35

35

LD20B-1B14T-D38

38

LD20B-1B14T-D40

40

LD20B-1B14T-D42

42

LD20B-1B14T-D45

45

LD20B-1B14T-D48

48

LD20B-1B14T-D50

50

LD20B-1B14T-D60

60

15

LD20B-1B15T-D32

167.9

152.72

32

45

118

15

LD20B-1B15T-D35

167.9

152.72

35

45

118

LD20B-1B15T-D38

38

LD20B-1B15T-D40

40

LD20B-1B15T-D42

42

LD20B-1B15T-D45

45

LD20B-1B15T-D48

48

LD20B-1B15T-D50

50

LD20B-1B15T-D60

60

16

LD20B-1B16T-D38

177.9

162.75

38

50

120

LD20B-1B16T-D40

40

LD20B-1B16T-D42

42

LD20B-1B16T-D45

45

LD20B-1B16T-D48

48

LD20B-1B16T-D50

50

LD20B-1B16T-D60

60

LD20B-1B16T-D65

65

LD20B-1B16T-D70

70

17

LD20B-1B17T-D38

187.9

172.78

38

50

120

LD20B-1B17T-D40

40

LD20B-1B17T-D42

42

LD20B-1B17T-D45

45

LD20B-1B17T-D48

48

LD20B-1B17T-D50

50

LD20B-1B17T-D60

60

LD20B-1B17T-D65

65

LD20B-1B17T-D70

70

18

LD20B-1B18T-D38

198

182.85

38

50

12

18

LD20B-1B18T-D40

198

182.85

40

50

12

LD20B-1B18T-D42

42

LD20B-1B18T-D45

45

LD20B-1B18T-D48

48

LD20B-1B18T-D50

50

LD20B-1B18T-D60

60

LD20B-1B18T-D65

65

LD20B-1B18T-D70

70

19

LD20B-1B19T-D38

208.1

192.91

38

50

120

LD20B-1B19T-D40

40

LD20B-1B19T-D42

42

LD20B-1B19T-D45

45

LD20B-1B19T-D48

48

LD20B-1B19T-D50

50

LD20B-1B19T-D60

60

LD20B-1B19T-D65

65

LD20B-1B19T-D70

70

20

LD20B-1B20T-D38

218.1

202.98

38

50

120

LD20B-1B20T-D40

40

LD20B-1B20T-D42

42

LD20B-1B20T-D45

45

LD20B-1B20T-D48

48

LD20B-1B20T-D50

50

LD20B-1B20T-D60

60

LD20B-1B20T-D65

65

LD20B-1B20T-D70

70

注：1.*表示轮毂上有浅键槽。


型号表示例


LD20B
 -
 1B 20T Q
 -
 D70
（1）
（2）
 （3）
 （4）
（5）


（1）链号

（2）链轮类型

（3）链轮齿数

（4）Q：齿端硬化规格

（5）成品孔内径


链轮的类型


类型

1A型

1B 型

1C 型

2A型

2B型

2C型

3A型

3B型

3C型

SD型

说明

单排
片式

单排
单侧轮毂

单排
双侧轮毂

双排
片式

双排
单侧轮毂

双排
双侧轮毂

三排
片式

三排
单侧轮毂

三排
双侧轮毂

双排
双向驱动

图示




×
