采用优质碳素结构钢进行冲压成型。
表面进行了喷吵、电镀处理。
采用先进的铣齿加工工艺，使齿形更精确。
链轮整体进行了调质热处理，极大地提高了其综合机械性能，使链轮的耐磨性显著提高。
齿部硬化：需要提高齿端强度和磨损寿命的场合，推荐使用齿端硬化链轮。各个尺寸小齿数的机械用碳素钢轮毂切削规格，齿端部均实施硬化处理。
齿部无硬化：齿端不实施硬化处理。链轮大齿数范围的齿端均为无硬化规格。
正确选用链轮型号。
检查安装传动链轮的位置状态是否良好，否则须检修或更换相关件。
按正确方法将主、从动链轮安装到位，且锁紧紧固件使其达到规定力矩要求。
装上链条并调整好松紧度后，检查链条与链轮配合是否顺畅、共面，且与链罩无干涉。
从动链轮应有张紧装置。
链轮和链条最好同时更换，若只更换其中之一，会加剧双方的磨损。
由于主动链轮转速高、齿数少，在相同条件下，比从动轮磨损快些，属正常情况。
要定期地清洁及润滑传动链条、传动链轮，以提高其使用寿命。
镀锌：镀锌是以提高金属的防锈性能为目的的表面处理工艺。随着钴酸盐纯化处理的进步，外观性能也有了很大的提高。
化学镀镍：化学镀镍的耐腐蚀性能、耐磨损性能提高，镀镍过程中不通电、无电解。适合使用在形状复杂、尺寸精度要求高的产品上。
发黑处理（表面氧化）：即碱性发黑处理，将金属置于碱性处理液中加热，金属本身起化学作用，在其表面形成黑色皮膜，皮膜具有防锈效果。
磷化处理：即磷酸盐处理。将金属浸入加温后的磷酸盐溶液中进行化学处理，使金属表面形成磷酸盐保护膜。
点击图片放大

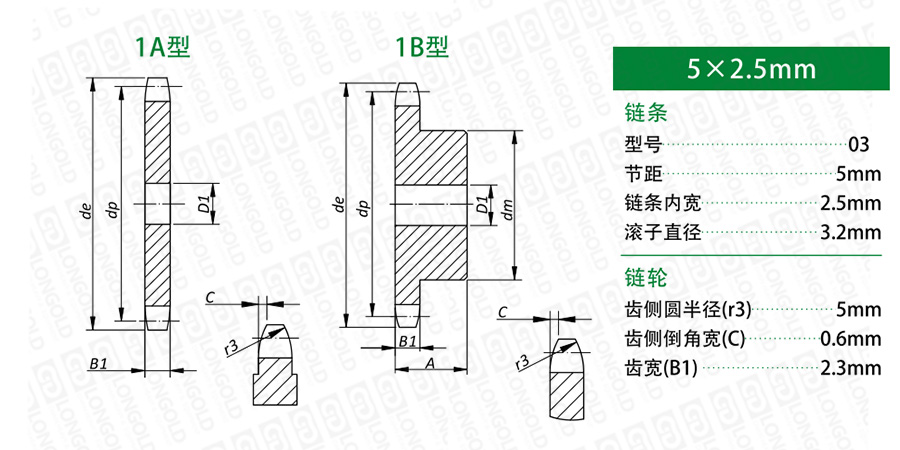

■链轮本体结构详见如上图
上图为03-1 工艺孔链轮的结构图。
可根据客户的需求，定制链轮的齿数，详细请咨询隆德技术人员。
■链轮尺寸参数
齿数
外圆直径
节距圆直径
A型链轮型号
轴孔径
B型链轮型号
轴孔径
轮毂直径
轮毂长度
PDF图纸
DXF图纸
Z
de
dp
D1
D1
dm
A
mm
mm
mm
mm
mm
mm
56
91.3
89.17
LD03-1A-56T
10.00
LD03-1B-56T
8
40
18
57
92.9
90.76
LD03-1A-57T
10.00
LD03-1B-57T
8
40
18
58
94.5
92.35
LD03-1A-58T
10.00
LD03-1B-58T
8
50
20
59
96.1
93.94
LD03-1A-59T
10.00
LD03-1B-59T
8
50
20
60
97.7
95.53
LD03-1A-60T
10.00
LD03-1B-60T
8
50
20
62
100.9
98.72
LD03-1A-62T
12.00
LD03-1B-62T
8
50
20
64
104.1
101.90
LD03-1A-64T
12.00
LD03-1B-64T
8
50
20
65
105.6
103.49
LD03-1A-65T
12.00
LD03-1B-65T
8
50
20
66
107.2
105.08
LD03-1A-66T
12.00
LD03-1B-66T
8
50
20
68
110.4
108.26
LD03-1A-68T
12.00
LD03-1B-68T
8
50
20
70
113.6
111.44
LD03-1A-70T
12.00
LD03-1B-70T
8
50
20
72
116.8
114.63
LD03-1A-72T
12.00
LD03-1B-72T
8
50
20
75
121.6
119.40
LD03-1A-75T
12.00
LD03-1B-75T
8
50
20
76
123.1
120.99
LD03-1A-76T
12.00
LD03-1B-76T
8
50
20
78
126.3
124.17
LD03-1A-78T
12.00
LD03-1B-78T
8
70
30
80
129.5
127.35
LD03-1A-80T
12.00
LD03-1B-80T
8
70
30
85
137.5
135.31
LD03-1A-85T
14.00
LD03-1B-85T
8
70
30
90
145.4
143.27
LD03-1A-90T
14.00
LD03-1B-90T
8
70
30
95
153.4
151.22
LD03-1A-95T
14.00
LD03-1B-95T
8
70
30
100
161.3
159.18
LD03-1A-100T
14.00
LD03-1B-100T
8
70
30
110
177.2
175.09
LD03-1A-110T
14.00
LD03-1B-110T
8
70
30
114
183.6
181.45
LD03-1A-114T
14.00
LD03-1B-114T
8
70
30
120
193.2
191.01
LD03-1A-120T
14.00
LD03-1B-120T
8
70
30
125
201.1
198.96
LD03-1A-125T
14.00
LD03-1B-125T
8
70
30
注：*表示轮毂为焊接。
|
LD03 |
- |
1A |
- |
56T |
Q |
|
（1） |
|
（2） |
|
（3） |
（4） |
（1）链号
（2）链轮类型
（3）链轮齿数
（4）Q：齿端硬化规格
|
类型 |
1A型 |
1B 型 |
1C 型 |
2A型 |
2B型 |
2C型 |
3A型 |
3B型 |
3C型 |
SD型 |
|
说明 |
单排 |
单排 |
单排 |
双排 |
双排 |
双排 |
三排 |
三排 |
三排 |
双排 |
|
图示 |
|
|
|
|
|
|
|
|
|
|
