采用优质碳素结构钢进行冲压成型。
表面进行了喷吵、电镀处理。
采用先进的铣齿加工工艺，使齿形更精确。
链轮整体进行了调质热处理，极大地提高了其综合机械性能，使链轮的耐磨性显著提高。
齿部硬化：需要提高齿端强度和磨损寿命的场合，推荐使用齿端硬化链轮。各个尺寸小齿数的机械用碳素钢轮毂切削规格，齿端部均实施硬化处理。
齿部无硬化：齿端不实施硬化处理。链轮大齿数范围的齿端均为无硬化规格。
正确选用链轮型号。
检查安装传动链轮的位置状态是否良好，否则须检修或更换相关件。
按正确方法将主、从动链轮安装到位，且锁紧紧固件使其达到规定力矩要求。
装上链条并调整好松紧度后，检查链条与链轮配合是否顺畅、共面，且与链罩无干涉。
从动链轮应有张紧装置。
链轮和链条最好同时更换，若只更换其中之一，会加剧双方的磨损。
由于主动链轮转速高、齿数少，在相同条件下，比从动轮磨损快些，属正常情况。
要定期地清洁及润滑传动链条、传动链轮，以提高其使用寿命。
镀锌：镀锌是以提高金属的防锈性能为目的的表面处理工艺。随着钴酸盐纯化处理的进步，外观性能也有了很大的提高。
化学镀镍：化学镀镍的耐腐蚀性能、耐磨损性能提高，镀镍过程中不通电、无电解。适合使用在形状复杂、尺寸精度要求高的产品上。
发黑处理（表面氧化）：即碱性发黑处理，将金属置于碱性处理液中加热，金属本身起化学作用，在其表面形成黑色皮膜，皮膜具有防锈效果。
磷化处理：即磷酸盐处理。将金属浸入加温后的磷酸盐溶液中进行化学处理，使金属表面形成磷酸盐保护膜。
点击图片放大

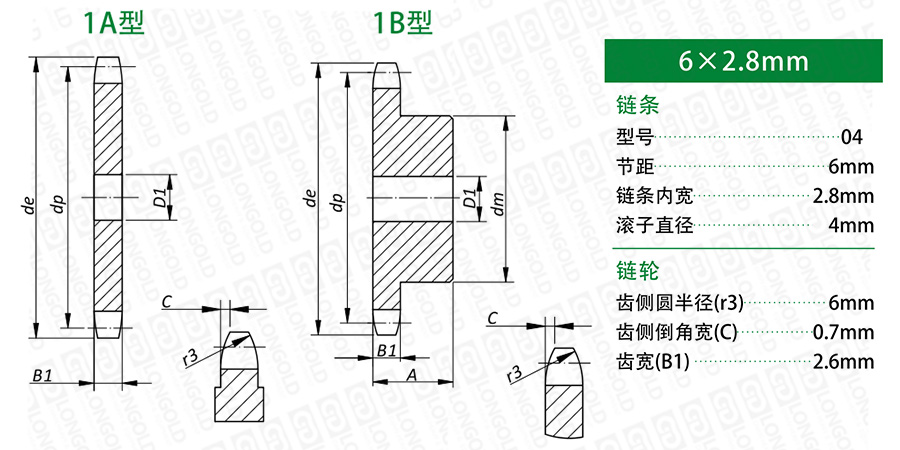

■链轮本体结构详见如上图
上图为04-1 工艺孔链轮的结构图。
可根据客户的需求，定制链轮的齿数，详细请咨询隆德技术人员。
■链轮尺寸参数
齿数
外圆直径
节距圆直径
A型链轮型号
轴孔径
B型链轮型号
轴孔径
轮毂直径
轮毂长度
PDF图纸
DXF图纸
Z
de
dp
D1
D1
dm
A
mm
mm
mm
mm
mm
mm
56
109.5
107.00
LD04-1A-56T
12.00
LD04-1B-56T
8.00
40
18.00
57
111.4
108.93
LD04-1A-57T
12.00
LD04-1B-57T
8.00
40
18.00
58
113.3
110.82
LD04-1A-58T
12.00
LD04-1B-58T
8.00
50
20.00
59
115.2
112.71
LD04-1A-59T
12.00
LD04-1B-59T
8.00
50
20.00
60
117.1
114.62
LD04-1A-60T
12.00
LD04-1B-60T
8.00
50
20.00
62
120.9
118.45
LD04-1A-62T
14.00
LD04-1B-62T
8.00
50
20.00
64
124.7
122.27
LD04-1A-64T
14.00
LD04-1B-64T
8.00
50
20.00
65
126.6
124.18
LD04-1A-65T
14.00
LD04-1B-65T
8.00
50
20.00
66
128.5
126.09
LD04-1A-66T
14.00
LD04-1B-66T
8.00
50
20.00
68
132.4
129.91
LD04-1A-68T
14.00
LD04-1B-68T
8.00
50
20.00
70
136.2
133.73
LD04-1A-70T
14.00
LD04-1B-70T
8.00
50
20.00
72
140.0
137.55
LD04-1A-72T
16.00
LD04-1B-72T
8.00
50
20.00
75
145.7
143.28
LD04-1A-75T
16.00
LD04-1B-75T
8.00
50
20.00
76
147.6
145.19
LD04-1A-76T
16.00
LD04-1B-76T
8.00
50
20.00
78
151.5
149.01
LD04-1A-78T
16.00
LD04-1B-78T
8.00
70
30.00
80
155.3
152.82
LD04-1A-80T
16.00
LD04-1B-80T
8.00
70
30.00
85
164.8
162.37
LD04-1A-85T
16.00
LD04-1B-85T
8.00
70
30.00
90
174.4
171.92
LD04-1A-90T
16.00
LD04-1B-90T
8.00
70
30.00
95
183.9
181.47
LD04-1A-95T
16.00
LD04-1B-95T
8.00
70
30.00
100
193.5
191.01
LD04-1A-100T
16.00
LD04-1B-100T
8.00
70
30.00
110
212.6
210.11
LD04-1A-110T
16.00
LD04-1B-110T
8.00
70
30.00
114
220.2
217.75
LD04-1A-114T
16.00
LD04-1B-114T
8.00
70
30.00
120
231.7
229.20
LD04-1A-120T
16.00
LD04-1B-120T
8.00
70
30.00
125
241.2
237.75
LD04-1A-125T
16.00
LD04-1B-125T
8.00
70
30.00
注：*表示轮毂为焊接。
|
LD04 |
- |
1A |
- |
56T |
Q |
|
（1） |
|
（2） |
|
（3） |
（4） |
（1）链号
（2）链轮类型
（3）链轮齿数
（4）Q：齿端硬化规格
|
类型 |
1A型 |
1B 型 |
1C 型 |
2A型 |
2B型 |
2C型 |
3A型 |
3B型 |
3C型 |
SD型 |
|
说明 |
单排 |
单排 |
单排 |
双排 |
双排 |
双排 |
三排 |
三排 |
三排 |
双排 |
|
图示 |
|
|
|
|
|
|
|
|
|
|
