085-1 链轮

欧标单排工艺孔链轮，是按照DIN标准制造的链轮，链轮轴孔为工艺孔，工艺孔可以用于多种目的，例如减轻链轮重量、便于安装和拆卸、方便加工制造等。链轮为单排齿，配用085-1单排链条，可根据客户需求追加工轴孔部。

应用领域

汽车生产

产品手册索取

产品特点

工艺特点
齿部规格
安装要求
注意事项
表面处理方式

采用优质碳素结构钢进行冲压成型。

表面进行了喷吵、电镀处理。

采用先进的铣齿加工工艺，使齿形更精确。

链轮整体进行了调质热处理，极大地提高了其综合机械性能，使链轮的耐磨性显著提高。

齿部硬化：需要提高齿端强度和磨损寿命的场合，推荐使用齿端硬化链轮。各个尺寸小齿数的机械用碳素钢轮毂切削规格，齿端部均实施硬化处理。

齿部无硬化：齿端不实施硬化处理。链轮大齿数范围的齿端均为无硬化规格。

正确选用链轮型号。

检查安装传动链轮的位置状态是否良好，否则须检修或更换相关件。

按正确方法将主、从动链轮安装到位，且锁紧紧固件使其达到规定力矩要求。

装上链条并调整好松紧度后，检查链条与链轮配合是否顺畅、共面，且与链罩无干涉。

从动链轮应有张紧装置。

链轮和链条最好同时更换，若只更换其中之一，会加剧双方的磨损。

由于主动链轮转速高、齿数少，在相同条件下，比从动轮磨损快些，属正常情况。

要定期地清洁及润滑传动链条、传动链轮，以提高其使用寿命。

镀锌：镀锌是以提高金属的防锈性能为目的的表面处理工艺。随着钴酸盐纯化处理的进步，外观性能也有了很大的提高。

化学镀镍：化学镀镍的耐腐蚀性能、耐磨损性能提高，镀镍过程中不通电、无电解。适合使用在形状复杂、尺寸精度要求高的产品上。

发黑处理（表面氧化）：即碱性发黑处理，将金属置于碱性处理液中加热，金属本身起化学作用，在其表面形成黑色皮膜，皮膜具有防锈效果。

磷化处理：即磷酸盐处理。将金属浸入加温后的磷酸盐溶液中进行化学处理，使金属表面形成磷酸盐保护膜。

技术参数

点击图片放大

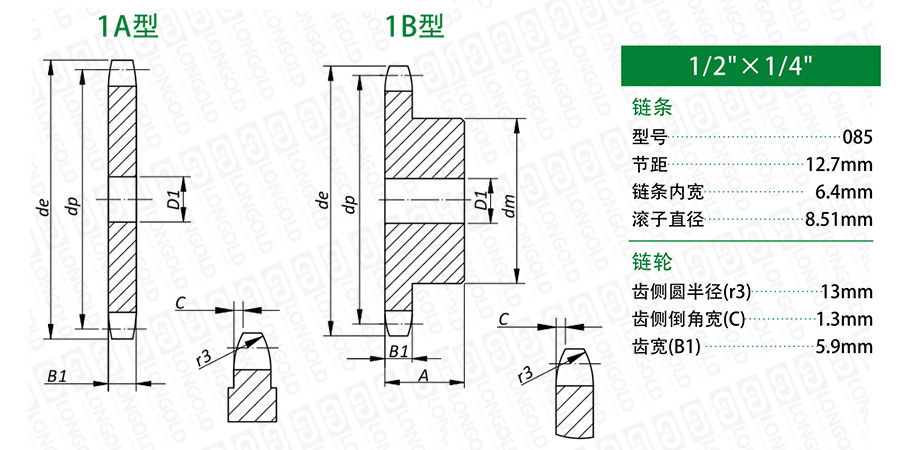

■链轮本体结构详见如上图

上图为085-1 链轮的结构图。

可根据客户的需求，定制链轮的齿数，详细请咨询隆德技术人员。

■链轮尺寸参数

齿数	外圆直径	节距圆直径	A型链轮型号	轴孔径	B型链轮型号	轴孔径	轮毂直径	轮毂长度	PDF图纸	DXF图纸
齿数	外圆直径	节距圆直径		轴孔径		轴孔径	轮毂直径	轮毂长度
Z	de	dp		D1		D1	dm	A
Z	mm	mm		mm		mm	mm	mm
8	38.50	33.18	LD085-1A-8T	8	LD085-1B-8T	10.00	20	25.00	请咨询	请咨询
9	41.50	37.13	LD085-1A-9T	8	LD085-1B-9T	10.00	24	25.00
10	46.20	41.10	LD085-1A-10T	8	LD085-1B-10T	10.00	26	25.00
11	49.60	45.07	LD085-1A-11T	8	LD085-1B-11T	10.00	29	25.00
12	53.90	49.07	LD085-1A-12T	8	LD085-1B-12T	10.00	33	28.00
13	58.40	53.06	LD085-1A-13T	8	LD085-1B-13T	10.00	37	28.00
14	62.80	57.07	LD085-1A-14T	8	LD085-1B-14T	10.00	41	28.00
15	66.80	61.09	LD085-1A-15T	8	LD085-1B-15T	10.00	45	28.00
16	70.90	65.10	LD085-1A-16T	8	LD085-1B-16T	12.00	50	28.00
17	74.90	69.11	LD085-1A-17T	8	LD085-1B-17T	12.00	52	28.00
18	78.90	73.14	LD085-1A-18T	8	LD085-1B-18T	12.00	56	28.00
19	82.90	77.16	LD085-1A-19T	8	LD085-1B-19T	12.00	60	28.00
20	86.90	81.19	LD085-1A-20T	8	LD085-1B-20T	12.00	64	28.00
21	91.00	85.22	LD085-1A-21T	10	LD085-1B-21T	14.00	68	28.00
22	95.00	89.24	LD085-1A-22T	10	LD085-1B-22T	14.00	70	28.00
23	99.00	93.27	LD085-1A-23T	10	LD085-1B-23T	14.00	70	28.00
24	103.00	97.29	LD085-1A-24T	10	LD085-1B-24T	14.00	70	28.00
25	107.10	101.33	LD085-1A-25T	10	LD085-1B-25T	14.00	70	28.00
26	111.20	105.36	LD085-1A-26T	12	LD085-1B-26T	16.00	70	30.00
27	115.40	109.40	LD085-1A-27T	12	LD085-1B-27T	16.00	70	30.00
28	119.40	113.42	LD085-1A-28T	12	LD085-1B-28T	16.00	70	30.00
29	123.40	117.46	LD085-1A-29T	12	LD085-1B-29T	16.00	80	30.00
30	127.50	121.50	LD085-1A-30T	12	LD085-1B-30T	16.00	80	30.00
31	131.50	125.54	LD085-1A-31T	12	LD085-1B-31T	16.00	90	30.00
32	135.50	129.56	LD085-1A-32T	12	LD085-1B-32T	16.00	90	30.00
33	139.60	133.60	LD085-1A-33T	12	LD085-1B-33T	16.00	90	30.00
34	143.60	137.64	LD085-1A-34T	12	LD085-1B-34T	16.00	90	30.00
35	147.60	141.68	LD085-1A-35T	12	LD085-1B-35T	16.00	90	30.00
36	151.70	145.72	LD085-1A-36T	16	LD085-1B-36T	16.00	90	35.00
37	155.70	149.76	LD085-1A-37T	16	LD085-1B-37T	16.00	90	35.00
38	159.80	153.80	LD085-1A-38T	16	LD085-1B-38T	16.00	90	35.00
39	163.80	157.83	LD085-1A-39T	16	LD085-1B-39T	16.00	90	35.00
40	167.80	161.87	LD085-1A-40T	16	LD085-1B-40T	16.00	90	35.00
41	171.40	165.91	LD085-1A-41T	16	LD085-1B-41T	16.00	90	40.00
42	175.40	169.95	LD085-1A-42T	16	LD085-1B-42T	16.00	90	40.00
43	179.50	173.99	LD085-1A-43T	16	LD085-1B-43T	16.00	90	40.00
44	183.50	178.03	LD085-1A-44T	16	LD085-1B-44T	16.00	90	40.00
45	187.50	182.07	LD085-1A-45T	16	LD085-1B-45T	16.00	90	40.00
46	191.60	186.10	LD085-1A-46T	20	LD085-1B-46T	16.00	90	40.00
47	195.60	190.14	LD085-1A-47T	20	LD085-1B-47T	16.00	90	40.00
48	199.70	194.18	LD085-1A-48T	20	LD085-1B-48T	16.00	90	40.00
49	203.70	198.22	LD085-1A-49T	20	LD085-1B-49T	16.00	*90	40.00
50	207.80	202.26	LD085-1A-50T	20	LD085-1B-50T	16.00	*90	40.00
51	211.80	206.30	LD085-1A-51T	20	LD085-1B-51T	16.00	*90	40.00
52	215.90	210.34	LD085-1A-52T	20	LD085-1B-52T	16.00	*90	40.00
53	219.90	214.37	LD085-1A-53T	20	LD085-1B-53T	16.00	*90	40.00
54	224.00	218.43	LD085-1A-54T	20	LD085-1B-54T	16.00	*90	40.00
55	228.00	222.46	LD085-1A-55T	20	LD085-1B-55T	16.00	*90	40.00
56	232.10	226.50	LD085-1A-56T	20	LD085-1B-56T	16.00	*90	40.00
57	236.10	230.54	LD085-1A-57T	20	LD085-1B-57T	16.00	*90	40.00
58	240.20	234.58	LD085-1A-58T	20	LD085-1B-58T	16.00	*90	40.00
59	244.20	238.62	LD085-1A-59T	20	LD085-1B-59T	16.00	*90	40.00
60	248.20	242.66	LD085-1A-60T	20	LD085-1B-60T	16.00	*90	40.00
62	256.70	250.75	LD085-1A-62T	20	LD085-1B-62T	16.00	*90	40.00
64	264.80	258.82	LD085-1A-64T	20	LD085-1B-64T	16.00	*90	40.00
65	268.80	262.86	LD085-1A-65T	20	LD085-1B-65T	16.00	*90	40.00
66	272.90	266.90	LD085-1A-66T	25	LD085-1B-66T	16.00	*90	40.00
68	280.90	274.99	LD085-1A-68T	25	LD085-1B-68T	16.00	*90	40.00
70	289.00	283.07	LD085-1A-70T	25	LD085-1B-70T	16.00	*90	40.00
72	297.10	291.16	LD085-1A-72T	25	LD085-1B-72T	16.00	*90	40.00
76	313.30	307.33	LD085-1A-76T	25	LD085-1B-76T	16.00	*90	40.00
78	321.40	315.40	LD085-1A-78T	25	LD085-1B-78T	16.00	*90	40.00
80	329.40	323.48	LD085-1A-80T	25	LD085-1B-80T	16.00	*90	40.00
85	349.70	343.70	LD085-1A-85T	25	LD085-1B-85T	16.00	*90	40.00
90	369.90	363.90	LD085-1A-90T	25	LD085-1B-90T	16.00	*90	40.00
95	390.10	384.10	LD085-1A-95T	25	LD085-1B-95T	16.00	*90	40.00
100	410.30	404.31	LD085-1A-100T	25	LD085-1B-100T	16.00	*90	40.00
110	450.70	444.74	LD085-1A-110T	25	LD085-1B-110T	16.00	*90	40.00
114	466.90	460.90	LD085-1A-114T	25	LD085-1B-114T	16.00	*90	40.00
120	491.20	485.16	LD085-1A-120T	25	LD085-1B-120T	16.00	*90	40.00
125	511.40	505.37	LD085-1A-125T	25	LD085-1B-125T	16.00	*90	40.00

注：*表示轮毂为焊接。

型号表示例

LD085	-	1A	-	17T	Q
（1）		（2）		（3）	（4）

（1）链号

（2）链轮类型

（3）链轮齿数

（4）Q：齿端硬化规格

链轮的类型

类型	1A型	1B 型	1C 型	2A型	2B型	2C型	3A型	3B型	3C型	SD型
说明	单排片式	单排单侧轮毂	单排双侧轮毂	双排片式	双排单侧轮毂	双排双侧轮毂	三排片式	三排单侧轮毂	三排双侧轮毂	双排双向驱动

图示
