采用优质碳素结构钢进行冲压成型。
表面进行了喷吵、电镀处理。
采用先进的铣齿加工工艺，使齿形更精确。
链轮整体进行了调质热处理，极大地提高了其综合机械性能，使链轮的耐磨性显著提高。
齿部硬化：需要提高齿端强度和磨损寿命的场合，推荐使用齿端硬化链轮。各个尺寸小齿数的机械用碳素钢轮毂切削规格，齿端部均实施硬化处理。
齿部无硬化：齿端不实施硬化处理。链轮大齿数范围的齿端均为无硬化规格。
正确选用链轮型号。
检查安装传动链轮的位置状态是否良好，否则须检修或更换相关件。
按正确方法将主、从动链轮安装到位，且锁紧紧固件使其达到规定力矩要求。
装上链条并调整好松紧度后，检查链条与链轮配合是否顺畅、共面，且与链罩无干涉。
从动链轮应有张紧装置。
链轮和链条最好同时更换，若只更换其中之一，会加剧双方的磨损。
由于主动链轮转速高、齿数少，在相同条件下，比从动轮磨损快些，属正常情况。
要定期地清洁及润滑传动链条、传动链轮，以提高其使用寿命。
镀锌：镀锌是以提高金属的防锈性能为目的的表面处理工艺。随着钴酸盐纯化处理的进步，外观性能也有了很大的提高。
化学镀镍：化学镀镍的耐腐蚀性能、耐磨损性能提高，镀镍过程中不通电、无电解。适合使用在形状复杂、尺寸精度要求高的产品上。
发黑处理（表面氧化）：即碱性发黑处理，将金属置于碱性处理液中加热，金属本身起化学作用，在其表面形成黑色皮膜，皮膜具有防锈效果。
磷化处理：即磷酸盐处理。将金属浸入加温后的磷酸盐溶液中进行化学处理，使金属表面形成磷酸盐保护膜。
点击图片放大

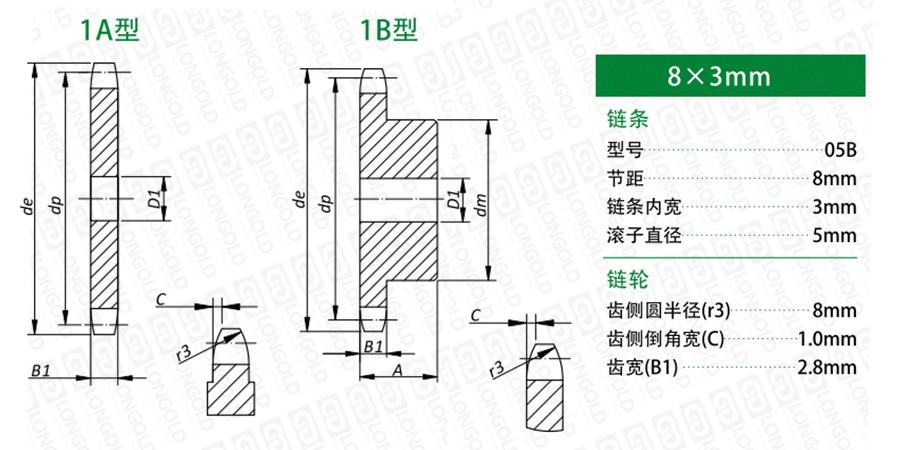

■链轮本体结构详见如上图
上图为05B-1 工艺孔链轮的结构图。
可根据客户的需求，定制链轮的齿数，详细请咨询隆德技术人员。
■链轮尺寸参数
齿数
外圆直径
节距圆直径
单排A型链轮型号
轴孔径
单排B型链轮型号
轴孔径
轮毂直径
轮毂长度
PDF图纸
DXF图纸
de
dp
D1
D1
dm
A
mm
mm
mm
mm
mm
mm
8
24.00
20.90
LD05B-1A-8T
6.00
LD05B-1B-8T
6.00
13.00
12.00
9
26.60
23.39
LD05B-1A-9T
6.00
LD05B-1B-9T
6.00
15.00
12.00
10
29.20
25.89
LD05B-1A-10T
8.00
LD05B-1B-10T
8.00
17
12.00
11
31.70
28.39
LD05B-1A-11T
8.00
LD05B-1B-11T
8.00
18
13.00
12
34.20
30.91
LD05B-1A-12T
8.00
LD05B-1B-12T
8.00
20
13.00
13
36.70
33.42
LD05B-1A-13T
8.00
LD05B-1B-13T
8.00
23
13.00
14
39.20
35.95
LD05B-1A-14T
8.00
LD05B-1B-14T
8.00
25
13.00
15
41.70
38.48
LD05B-1A-15T
8.00
LD05B-1B-15T
8.00
28
13.00
16
44.30
41.01
LD05B-1A-16T
8.00
LD05B-1B-16T
8.00
30
14.00
17
46.80
43.53
LD05B-1A-17T
8.00
LD05B-1B-17T
8.00
30
14.00
18
49.30
46.07
LD05B-1A-18T
8.00
LD05B-1B-18T
8.00
30
14.00
19
51.90
48.61
LD05B-1A-19T
8.00
LD05B-1B-19T
8.00
30
14.00
20
54.40
51.14
LD05B-1A-20T
8.00
LD05B-1B-20T
8.00
30
14.00
21
57.00
53.68
LD05B-1A-21T
8.00
LD05B-1B-21T
8.00
35
14.00
22
59.50
56.21
LD05B-1A-22T
8.00
LD05B-1B-22T
8.00
35
14.00
23
62.00
58.75
LD05B-1A-23T
8.00
LD05B-1B-23T
8.00
35
14.00
24
64.60
61.29
LD05B-1A-24T
8.00
LD05B-1B-24T
8.00
35
14.00
25
67.50
63.83
LD05B-1A-25T
8.00
LD05B-1B-25T
8.00
35
14.00
26
69.50
66.37
LD05B-1A-26T
10.00
LD05B-1B-26T
10.00
40
16.00
27
72.20
68.91
LD05B-1A-27T
10.00
LD05B-1B-27T
10.00
40
16.00
28
74.80
71.45
LD05B-1A-28T
10.00
LD05B-1B-28T
10.00
40
16.00
29
77.30
73.99
LD05B-1A-29T
10.00
LD05B-1B-29T
10.00
40
16.00
30
79.80
76.53
LD05B-1A-30T
10.00
LD05B-1B-30T
10.00
40
16.00
31
82.40
79.08
LD05B-1A-31T
10.00
LD05B-1B-31T
10.00
40
16.00
32
84.90
81.61
LD05B-1A-32T
10.00
LD05B-1B-32T
10.00
40
16.00
33
87.50
84.16
LD05B-1A-33T
10.00
LD05B-1B-33T
10.00
40
16.00
34
90.00
86.70
LD05B-1A-34T
10.00
LD05B-1B-34T
10.00
40
16.00
35
92.50
89.25
LD05B-1A-35T
10.00
LD05B-1B-35T
10.00
40
16.00
36
95.00
91.79
LD05B-1A-36T
10.00
LD05B-1B-36T
10.00
40
16.00
37
97.60
94.33
LD05B-1A-37T
10.00
LD05B-1B-37T
10.00
40
16.00
38
100.20
96.88
LD05B-1A-38T
10.00
LD05B-1B-38T
10.00
40
16.00
39
102.70
99.42
LD05B-1A-39T
10.00
LD05B-1B-39T
10.00
40
16.00
40
105.30
101.97
LD05B-1A-40T
10.00
LD05B-1B-40T
10.00
40
16.00
41
107.80
104.51
LD05B-1A-41T
12.00
LD05B-1B-41T
10.00
58
20.00
42
110.40
107.05
LD05B-1A-42T
12.00
LD05B-1B-42T
10.00
58
20.00
43
112.90
109.60
LD05B-1A-43T
12.00
LD05B-1B-43T
10.00
58
20.00
44
115.50
112.14
LD05B-1A-44T
12.00
LD05B-1B-44T
10.00
58
20.00
45
118.00
114.69
LD05B-1A-45T
12.00
LD05B-1B-45T
10.00
58
20.00
46
120.60
117.23
LD05B-1A-46T
12.00
LD05B-1B-46T
10.00
58
20.00
47
123.10
119.77
LD05B-1A-47T
12.00
LD05B-1B-47T
10.00
58
20.00
48
125.60
122.32
LD05B-1A-48T
12.00
LD05B-1B-48T
10.00
58
20.00
49
128.20
124.86
LD05B-1A-49T
12.00
LD05B-1B-49T
10.00
58
20.00
50
130.70
127.41
LD05B-1A-50T
12.00
LD05B-1B-50T
10.00
58
20.00
51
133.30
129.95
LD05B-1A-51T
14.00
LD05B-1B-51T
10.00
78
20.00
52
135.80
132.49
LD05B-1A-52T
14.00
LD05B-1B-52T
10.00
78
20.00
53
138.40
135.04
LD05B-1A-53T
14.00
LD05B-1B-53T
10.00
78
20.00
54
140.90
137.59
LD05B-1A-54T
14.00
LD05B-1B-54T
10.00
78
20.00
55
143.50
140.13
LD05B-1A-55T
14.00
LD05B-1B-55T
10.00
78
20.00
56
146.00
142.68
LD05B-1A-56T
14.00
LD05B-1B-56T
10.00
78
20.00
57
148.60
145.22
LD05B-1A-57T
14.00
LD05B-1B-57T
10.00
78
20.00
58
151.00
147.77
LD05B-1A-58T
14.00
LD05B-1B-58T
10.00
78
34.00
59
153.60
150.31
LD05B-1A-59T
14.00
LD05B-1B-59T
10.00
78
34.00
60
156.20
152.86
LD05B-1A-60T
14.00
LD05B-1B-60T
10.00
78
34.00
62
162.00
157.95
LD05B-1A-62T
16.00
LD05B-1B-62T
10.00
78
34.00
64
167.10
163.04
LD05B-1A-64T
16.00
LD05B-1B-64T
10.00
78
34.00
65
169.60
165.58
LD05B-1A-65T
16.00
LD05B-1B-65T
10.00
78
34.00
66
172.20
168.13
LD05B-1A-66T
16.00
LD05B-1B-66T
10.00
78
34.00
68
177.30
173.22
LD05B-1A-68T
16.00
LD05B-1B-68T
10.00
78
34.00
70
182.40
178.31
LD05B-1A-70T
16.00
LD05B-1B-70T
10.00
78
34.00
72
187.50
183.40
LD05B-1A-72T
20.00
LD05B-1B-72T
10.00
78
34.00
75
195.10
191.04
LD05B-1A-75T
20.00
LD05B-1B-75T
10.00
78
34.00
76
197.70
193.59
LD05B-1A-76T
20.00
LD05B-1B-76T
10.00
78
34.00
78
202.80
198.68
LD05B-1A-78T
20.00
LD05B-1B-78T
10.00
*78
34.00
80
207.90
203.77
LD05B-1A-80T
20.00
LD05B-1B-80T
10.00
*78
34.00
85
220.60
216.50
LD05B-1A-85T
20.00
LD05B-1B-85T
10.00
*78
34.00
90
233.40
229.23
LD05B-1A-90T
20.00
LD05B-1B-90T
10.00
*78
34.00
95
246.10
241.96
LD05B-1A-95T
20.00
LD05B-1B-95T
10.00
*78
34.00
100
258.90
254.68
LD05B-1A-100T
20.00
LD05B-1B-100T
10.00
*78
34.00
110
284.30
280.15
LD05B-1A-110T
20.00
LD05B-1B-110T
10.00
*88
39.00
114
294.50
290.33
LD05B-1A-114T
20.00
LD05B-1B-114T
10.00
*88
39.00
120
310.00
305.61
LD05B-1A-120T
20.00
LD05B-1B-120T
10.00
*88
39.00
125
322.50
318.34
LD05B-1A-125T
20.00
LD05B-1B-125T
10.00
*88
39.00
注：*表示轮毂为焊接。
|
LD05B |
- |
1A |
- |
11T |
Q |
|
（1） |
|
（2） |
|
（3） |
（4） |
（1）链号
（2）链轮类型
（3）链轮齿数
（4）Q：齿端硬化规格
|
类型 |
1A型 |
1B 型 |
1C 型 |
2A型 |
2B型 |
2C型 |
3A型 |
3B型 |
3C型 |
SD型 |
|
说明 |
单排 |
单排 |
单排 |
双排 |
双排 |
双排 |
三排 |
三排 |
三排 |
双排 |
|
图示 |
|
|
|
|
|
|
|
|
|
|
