06B-1 工艺孔链轮

欧标单排工艺孔链轮，是按照DIN标准制造的链轮，链轮轴孔为工艺孔，工艺孔可以用于多种目的，例如减轻链轮重量、便于安装和拆卸、方便加工制造等。链轮为单排齿，配用LD06B-1单排链条，可根据客户需求追加工轴孔部。

应用领域

汽车生产

产品手册索取

产品特点

工艺特点
齿部规格
安装要求
注意事项
表面处理方式

采用优质碳素结构钢进行冲压成型。

表面进行了喷吵、电镀处理。

采用先进的铣齿加工工艺，使齿形更精确。

链轮整体进行了调质热处理，极大地提高了其综合机械性能，使链轮的耐磨性显著提高。

齿部硬化：需要提高齿端强度和磨损寿命的场合，推荐使用齿端硬化链轮。各个尺寸小齿数的机械用碳素钢轮毂切削规格，齿端部均实施硬化处理。

齿部无硬化：齿端不实施硬化处理。链轮大齿数范围的齿端均为无硬化规格。

正确选用链轮型号。

检查安装传动链轮的位置状态是否良好，否则须检修或更换相关件。

按正确方法将主、从动链轮安装到位，且锁紧紧固件使其达到规定力矩要求。

装上链条并调整好松紧度后，检查链条与链轮配合是否顺畅、共面，且与链罩无干涉。

从动链轮应有张紧装置。

链轮和链条最好同时更换，若只更换其中之一，会加剧双方的磨损。

由于主动链轮转速高、齿数少，在相同条件下，比从动轮磨损快些，属正常情况。

要定期地清洁及润滑传动链条、传动链轮，以提高其使用寿命。

镀锌：镀锌是以提高金属的防锈性能为目的的表面处理工艺。随着钴酸盐纯化处理的进步，外观性能也有了很大的提高。

化学镀镍：化学镀镍的耐腐蚀性能、耐磨损性能提高，镀镍过程中不通电、无电解。适合使用在形状复杂、尺寸精度要求高的产品上。

发黑处理（表面氧化）：即碱性发黑处理，将金属置于碱性处理液中加热，金属本身起化学作用，在其表面形成黑色皮膜，皮膜具有防锈效果。

磷化处理：即磷酸盐处理。将金属浸入加温后的磷酸盐溶液中进行化学处理，使金属表面形成磷酸盐保护膜。

技术参数

点击图片放大

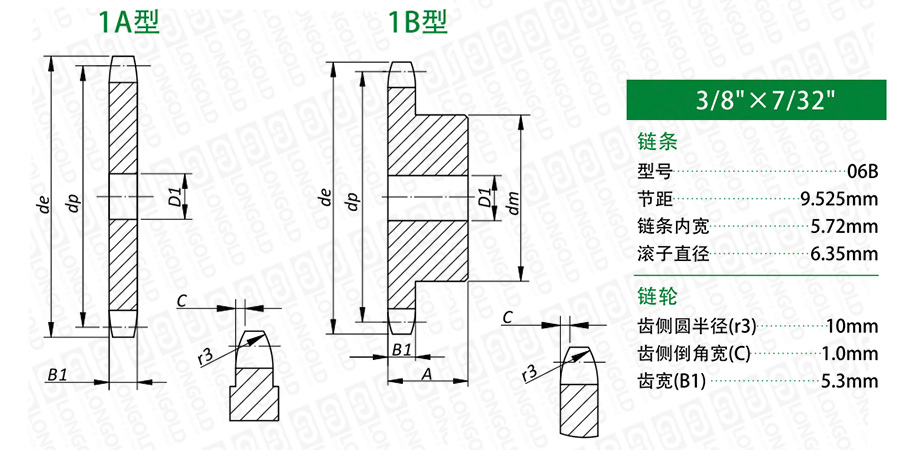

■链轮本体结构详见如上图

上图为06B-1 工艺孔链轮的结构图。

可根据客户的需求，定制链轮的齿数，详细请咨询隆德技术人员。

■链轮尺寸参数

齿数	外圆直径	节距圆直径	单排A型链轮型号	轴孔径	单排B型链轮型号	轴孔径	轮毂直径	轮毂长度	PDF图纸	DXF图纸
	de	dp		D1		D1	dm	A
	mm	mm		mm		mm	mm	mm
8	28.00	24.89	LD06B-1A-8T	6.00	LD06B-1B-8T	8	15	20	请咨询	请咨询
9	31.00	27.85	LD06B-1A-9T	8.00	LD06B-1B-9T	8	18	20
10	34.00	30.82	LD06B-1A-10T	8.00	LD06B-1B-10T	8	20	20
11	37.00	33.80	LD06B-1A-11T	8.00	LD06B-1B-11T	8	22	25
12	40.00	36.80	LD06B-1A-12T	8.00	LD06B-1B-12T	8	25	25
13	43.00	39.79	LD06B-1A-13T	8.00	LD06B-1B-13T	10	28	25
14	46.30	42.80	LD06B-1A-14T	8.00	LD06B-1B-14T	10	31	25
15	49.30	45.81	LD06B-1A-15T	8.00	LD06B-1B-15T	10	34	25
16	52.30	48.82	LD06B-1A-16T	10.00	LD06B-1B-16T	10	37	28
17	55.30	51.83	LD06B-1A-17T	10.00	LD06B-1B-17T	10	40	28
18	58.30	54.85	LD06B-1A-18T	10.00	LD06B-1B-18T	10	43	28
19	61.30	57.87	LD06B-1A-19T	10.00	LD06B-1B-19T	10	45	28
20	64.30	60.89	LD06B-1A-20T	10.00	LD06B-1B-20T	10	46	28
21	68.00	63.91	LD06B-1A-21T	10.00	LD06B-1B-21T	12	48	28
22	71.00	66.93	LD06B-1A-22T	10.00	LD06B-1B-22T	12	50	28
23	73.50	69.95	LD06B-1A-23T	10.00	LD06B-1B-23T	12	52	28
24	77.00	72.97	LD06B-1A-24T	10.00	LD06B-1B-24T	12	54	28
25	80.00	76.02	LD06B-1A-25T	10.00	LD06B-1B-25T	12	57	28
26	83.00	79.02	LD06B-1A-26T	10.00	LD06B-1B-26T	12	60	28
27	86.00	82.02	LD06B-1A-27T	10.00	LD06B-1B-27T	12	60	28
28	89.00	85.07	LD06B-1A-28T	10.00	LD06B-1B-28T	12	60	28
29	92.00	88.09	LD06B-1A-29T	10.00	LD06B-1B-29T	12	60	28
30	94.70	91.12	LD06B-1A-30T	10.00	LD06B-1B-30T	12	60	28
31	98.30	94.15	LD06B-1A-31T	12.00	LD06B-1B-31T	14	65	30
32	101.30	97.17	LD06B-1A-32T	12.00	LD06B-1B-32T	14	65	30
33	104.30	100.20	LD06B-1A-33T	12.00	LD06B-1B-33T	14	65	30
34	107.30	103.23	LD06B-1A-34T	12.00	LD06B-1B-34T	14	65	30
35	110.40	106.26	LD06B-1A-35T	12.00	LD06B-1B-35T	14	65	30
36	113.40	109.29	LD06B-1A-36T	12.00	LD06B-1B-36T	14	70	30
37	116.40	112.32	LD06B-1A-37T	12.00	LD06B-1B-37T	14	70	30
38	119.50	115.35	LD06B-1A-38T	12.00	LD06B-1B-38T	14	70	30
39	122.50	118.37	LD06B-1A-39T	12.00	LD06B-1B-39T	14	70	30
40	125.50	121.40	LD06B-1A-40T	12.00	LD06B-1B-40T	14	70	30
41	128.50	124.43	LD06B-1A-41T	16.00	LD06B-1B-41T	14	78	32
42	131.60	127.46	LD06B-1A-42T	16.00	LD06B-1B-42T	14	78	32
43	134.60	130.49	LD06B-1A-43T	16.00	LD06B-1B-43T	14	78	32
44	137.60	133.52	LD06B-1A-44T	16.00	LD06B-1B-44T	14	78	32
45	140.70	136.55	LD06B-1A-45T	16.00	LD06B-1B-45T	14	78	32
46	143.70	139.58	LD06B-1A-46T	16.00	LD06B-1B-46T	14	78	32
47	146.70	142.61	LD06B-1A-47T	16.00	LD06B-1B-47T	14	78	32
48	149.70	145.64	LD06B-1A-48T	16.00	LD06B-1B-48T	14	78	32
49	152.70	148.66	LD06B-1A-49T	16.00	LD06B-1B-49T	14	78	32
50	155.70	151.69	LD06B-1A-50T	16.00	LD06B-1B-50T	14	78	32
51	158.70	154.72	LD06B-1A-51T	16.00	LD06B-1B-51T	14	78	32
52	161.80	157.75	LD06B-1A-52T	16.00	LD06B-1B-52T	14	78	32
53	164.80	160.78	LD06B-1A-53T	16.00	LD06B-1B-53T	14	78	32
54	167.80	163.82	LD06B-1A-54T	16.00	LD06B-1B-54T	14	78	32
55	170.80	166.85	LD06B-1A-55T	16.00	LD06B-1B-55T	14	78	32
56	173.80	169.88	LD06B-1A-56T	16.00	LD06B-1B-56T	14	78	32
57	176.90	172.91	LD06B-1A-57T	16.00	LD06B-1B-57T	14	78	32
58	179.90	175.93	LD06B-1A-58T	16.00	LD06B-1B-58T	14	78	32
59	183.00	178.96	LD06B-1A-59T	16.00	LD06B-1B-59T	14	78	32
60	186.00	181.99	LD06B-1A-60T	16.00	LD06B-1B-60T	14	78	32
62	192.10	188.06	LD06B-1A-62T	20.00	LD06B-1B-62T	14	78	32
64	198.20	194.12	LD06B-1A-64T	20.00	LD06B-1B-64T	14	78	32
65	201.60	197.15	LD06B-1A-65T	20.00	LD06B-1B-65T	14	*78	32
66	204.60	200.18	LD06B-1A-66T	20.00	LD06B-1B-66T	14	*78	32
68	210.70	206.24	LD06B-1A-68T	20.00	LD06B-1B-68T	14	*78	32
70	216.70	212.30	LD06B-1A-70T	20.00	LD06B-1B-70T	14	*78	32
72	222.80	218.37	LD06B-1A-72T	20.00	LD06B-1B-72T	14	*78	32
75	231.90	227.46	LD06B-1A-75T	20.00	LD06B-1B-75T	14	*78	32
76	234.90	230.49	LD06B-1A-76T	20.00	LD06B-1B-76T	14	*78	32
78	241.00	236.55	LD06B-1A-78T	20.00	LD06B-1B-78T	14	*78	32
80	247.10	242.61	LD06B-1A-80T	20.00	LD06B-1B-80T	14	*78	32
85	262.20	257.77	LD06B-1A-85T	20.00	LD06B-1B-85T	14	*80	32
90	277.40	272.93	LD06B-1A-90T	20.00	LD06B-1B-90T	14	*80	32
95	292.50	288.08	LD06B-1A-95T	20.00	LD06B-1B-95T	14	*80	32
100	307.70	303.25	LD06B-1A-100T	20.00	LD06B-1B-100T	14	*80	32
110	338.00	333.55	LD06B-1A-110T	20.00	LD06B-1B-110T	14	*80	32
114	349.50	345.68	LD06B-1A-114T	20.00	LD06B-1B-114T	14	*80	32
120	368.30	363.86	LD06B-1A-120T	20.00	LD06B-1B-120T	14	*80	32
125	383.50	379.02	LD06B-1A-125T	20.00	LD06B-1B-125T	14	*80	32

注：*表示轮毂为焊接。

型号表示例

LD06B	-	1A	-	31T	Q
（1）		（2）		（3）	（4）

（1）链号

（2）链轮类型

（3）链轮齿数

（4）Q：齿端硬化规格

链轮的类型

类型	1A型	1B 型	1C 型	2A型	2B型	2C型	3A型	3B型	3C型	SD型
说明	单排片式	单排单侧轮毂	单排双侧轮毂	双排片式	双排单侧轮毂	双排双侧轮毂	三排片式	三排单侧轮毂	三排双侧轮毂	双排双向驱动

图示
