采用优质碳素结构钢进行冲压成型。
表面进行了喷吵、电镀处理。
采用先进的铣齿加工工艺，使齿形更精确。
链轮整体进行了调质热处理，极大地提高了其综合机械性能，使链轮的耐磨性显著提高。
齿部硬化：需要提高齿端强度和磨损寿命的场合，推荐使用齿端硬化链轮。各个尺寸小齿数的机械用碳素钢轮毂切削规格，齿端部均实施硬化处理。
齿部无硬化：齿端不实施硬化处理。链轮大齿数范围的齿端均为无硬化规格。
正确选用链轮型号。
检查安装传动链轮的位置状态是否良好，否则须检修或更换相关件。
按正确方法将主、从动链轮安装到位，且锁紧紧固件使其达到规定力矩要求。
装上链条并调整好松紧度后，检查链条与链轮配合是否顺畅、共面，且与链罩无干涉。
从动链轮应有张紧装置。
链轮和链条最好同时更换，若只更换其中之一，会加剧双方的磨损。
由于主动链轮转速高、齿数少，在相同条件下，比从动轮磨损快些，属正常情况。
要定期地清洁及润滑传动链条、传动链轮，以提高其使用寿命。
镀锌：镀锌是以提高金属的防锈性能为目的的表面处理工艺。随着钴酸盐纯化处理的进步，外观性能也有了很大的提高。
化学镀镍：化学镀镍的耐腐蚀性能、耐磨损性能提高，镀镍过程中不通电、无电解。适合使用在形状复杂、尺寸精度要求高的产品上。
发黑处理（表面氧化）：即碱性发黑处理，将金属置于碱性处理液中加热，金属本身起化学作用，在其表面形成黑色皮膜，皮膜具有防锈效果。
磷化处理：即磷酸盐处理。将金属浸入加温后的磷酸盐溶液中进行化学处理，使金属表面形成磷酸盐保护膜。
点击图片放大
■链轮本体结构详见如上图

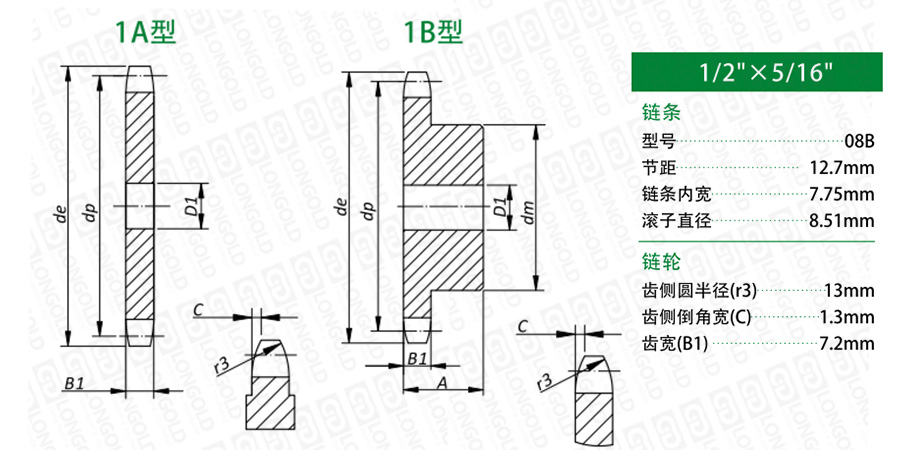

上图为08B-1 工艺孔链轮的结构图。
可根据客户的需求，定制链轮的齿数，详细请咨询隆德技术人员。
■链轮尺寸参数
齿数
外圆直径
节距圆直径
单排A型链轮型号
轴孔径
单排B型链轮型号
轴孔径
轮毂直径
轮毂长度
PDF图纸
DXF图纸
de
dp
D1
D1
dm
A
mm
mm
mm
mm
mm
mm
8
37.20
33.18
LD08B-1A-8T
8.00
LD08B-1B-8T
10
20
25
9
41.00
37.13
LD08B-1A-9T
8.00
LD08B-1B-9T
10
24
25
10
45.20
41.10
LD08B-1A-10T
8.00
LD08B-1B-10T
10
26
25
11
48.70
45.07
LD08B-1A-11T
10.00
LD08B-1B-11T
10
29
25
12
53.00
49.07
LD08B-1A-12T
10.00
LD08B-1B-12T
10
33
28
13
57.40
53.06
LD08B-1A-13T
10.00
LD08B-1B-13T
10
37
28
14
61.80
57.07
LD08B-1A-14T
10.00
LD08B-1B-14T
10
41
28
15
65.50
61.09
LD08B-1A-15T
10.00
LD08B-1B-15T
10
45
28
16
69.50
65.10
LD08B-1A-16T
10.00
LD08B-1B-16T
12
50
28
17
73.60
69.11
LD08B-1A-17T
10.00
LD08B-1B-17T
12
52
28
18
77.80
73.14
LD08B-1A-18T
10.00
LD08B-1B-18T
12
56
28
19
81.70
77.16
LD08B-1A-19T
10.00
LD08B-1B-19T
12
60
28
20
85.80
81.19
LD08B-1A-20T
10.00
LD08B-1B-20T
12
64
28
21
89.70
85.22
LD08B-1A-21T
12.00
LD08B-1B-21T
12
68
28
22
93.80
89.24
LD08B-1A-22T
12.00
LD08B-1B-22T
12
70
28
23
98.20
93.27
LD08B-1A-23T
12.00
LD08B-1B-23T
14
70
28
24
101.80
97.29
LD08B-1A-24T
12.00
LD08B-1B-24T
14
70
28
25
105.80
101.33
LD08B-1A-25T
12.00
LD08B-1B-25T
14
70
28
26
110.00
105.36
LD08B-1A-26T
16.00
LD08B-1B-26T
16
70
30
27
114.00
109.40
LD08B-1A-27T
16.00
LD08B-1B-27T
16
70
30
28
118.00
113.42
LD08B-1A-28T
16.00
LD08B-1B-28T
16
70
30
29
122.00
117.46
LD08B-1A-29T
16.00
LD08B-1B-29T
16
80
30
30
126.10
121.50
LD08B-1A-30T
16.00
LD08B-1B-30T
16
80
30
31
130.20
125.54
LD08B-1A-31T
16.00
LD08B-1B-31T
16
90
30
32
134.30
129.56
LD08B-1A-32T
16.00
LD08B-1B-32T
16
90
30
33
138.40
133.60
LD08B-1A-33T
16.00
LD08B-1B-33T
16
90
30
34
142.60
137.64
LD08B-1A-34T
16.00
LD08B-1B-34T
16
90
30
35
146.70
141.68
LD08B-1A-35T
16.00
LD08B-1B-35T
16
90
30
36
151.00
145.72
LD08B-1A-36T
16.00
LD08B-1B-36T
16
90
35
37
154.60
149.76
LD08B-1A-37T
16.00
LD08B-1B-37T
16
90
35
38
158.60
153.80
LD08B-1A-38T
16.00
LD08B-1B-38T
16
90
35
39
162.70
157.83
LD08B-1A-39T
16.00
LD08B-1B-39T
16
90
35
40
166.80
161.87
LD08B-1A-40T
16.00
LD08B-1B-40T
16
90
35
41
171.40
165.91
LD08B-1A-41T
20.00
LD08B-1B-41T
16
*90
40
42
175.40
169.94
LD08B-1A-42T
20.00
LD08B-1B-42T
16
*90
40
43
179.70
173.98
LD08B-1A-43T
20.00
LD08B-1B-43T
16
*90
40
44
183.80
178.03
LD08B-1A-44T
20.00
LD08B-1B-44T
16
*90
40
45
188.00
182.07
LD08B-1A-45T
20.00
LD08B-1B-45T
16
*90
40
46
192.10
186.10
LD08B-1A-46T
20.00
LD08B-1B-46T
16
*90
40
47
196.20
190.14
LD08B-1A-47T
20.00
LD08B-1B-47T
16
*90
40
48
200.30
194.18
LD08B-1A-48T
20.00
LD08B-1B-48T
16
*90
40
49
204.30
198.22
LD08B-1A-49T
20.00
LD08B-1B-49T
16
*90
40
50
208.30
202.26
LD08B-1A-50T
20.00
LD08B-1B-50T
16
*90
40
51
212.10
206.30
LD08B-1A-51T
20.00
LD08B-1B-51T
16
*90
40
52
216.10
210.34
LD08B-1A-52T
20.00
LD08B-1B-52T
16
*90
40
53
220.20
214.37
LD08B-1A-53T
20.00
LD08B-1B-53T
16
*90
40
54
224.10
218.43
LD08B-1A-54T
20.00
LD08B-1B-54T
16
*90
40
55
228.10
222.46
LD08B-1A-55T
20.00
LD08B-1B-55T
16
*90
40
56
232.20
226.50
LD08B-1A-56T
20.00
LD08B-1B-56T
16
*90
40
57
236.40
230.54
LD08B-1A-57T
20.00
LD08B-1B-57T
16
*90
40
58
240.50
234.58
LD08B-1A-58T
20.00
LD08B-1B-58T
16
*90
40
59
244.50
238.62
LD08B-1A-59T
20.00
LD08B-1B-59T
16
*90
40
60
248.60
242.66
LD08B-1A-60T
20.00
LD08B-1B-60T
16
*90
40
62
256.90
250.74
LD08B-1A-62T
25.00
LD08B-1B-62T
16
*90
40
64
265.10
258.82
LD08B-1A-64T
25.00
LD08B-1B-64T
16
*90
40
65
269.00
262.86
LD08B-1A-65T
25.00
LD08B-1B-65T
16
*90
40
66
273.00
266.91
LD08B-1A-66T
25.00
LD08B-1B-66T
16
*90
40
68
281.00
274.99
LD08B-1A-68T
25.00
LD08B-1B-68T
16
*90
40
70
289.00
283.07
LD08B-1A-70T
25.00
LD08B-1B-70T
16
*90
40
72
297.20
291.15
LD08B-1A-72T
25.00
LD08B-1B-72T
16
*90
40
75
309.20
303.28
LD08B-1A-75T
25.00
LD08B-1B-75T
16
*90
40
76
313.20
307.32
LD08B-1A-76T
25.00
LD08B-1B-76T
16
*90
40
78
321.40
315.40
LD08B-1A-78T
25.00
LD08B-1B-78T
16
*90
40
80
329.40
323.49
LD08B-1A-80T
25.00
LD08B-1B-80T
16
*90
40
85
349.00
343.69
LD08B-1A-85T
25.00
LD08B-1B-85T
16
*90
40
90
369.90
363.90
LD08B-1A-90T
25.00
LD08B-1B-90T
16
*90
40
95
390.10
384.11
LD08B-1A-95T
25.00
LD08B-1B-95T
16
*90
40
100
410.30
404.32
LD08B-1A-100T
25.00
LD08B-1B-100T
16
*90
40
110
450.70
444.74
LD08B-1A-110T
25.00
LD08B-1B-110T
16
*90
40
114
466.90
460.91
LD08B-1A-114T
25.00
LD08B-1B-114T
16
*90
40
120
491.20
485.16
LD08B-1A-120T
25.00
LD08B-1B-120T
16
*90
40
125
511.30
505.37
LD08B-1A-125T
25.00
LD08B-1B-125T
16
*90
40
注：*表示轮毂为焊接。
|
LD08B |
- |
1A |
- |
39T |
Q |
|
（1） |
|
（2） |
|
（3） |
（4） |
（1）链号
（2）链轮类型
（3）链轮齿数
（4）Q：齿端硬化规格
|
类型 |
1A型 |
1B 型 |
1C 型 |
2A型 |
2B型 |
2C型 |
3A型 |
3B型 |
3C型 |
SD型 |
|
说明 |
单排 |
单排 |
单排 |
双排 |
双排 |
双排 |
三排 |
三排 |
三排 |
双排 |
|
图示 |
|
|
|
|
|
|
|
|
|
|
