12B-1 工艺孔链轮

欧标单排工艺孔链轮，是按照DIN标准制造的链轮，链轮轴孔为工艺孔，工艺孔可以用于多种目的，例如减轻链轮重量、便于安装和拆卸、方便加工制造等。链轮为单排齿，配用LD12B-1单排链条，可根据客户需求追加工轴孔部。

应用领域

汽车生产

产品手册索取

产品特点

工艺特点
齿部规格
安装要求
注意事项
表面处理方式

采用优质碳素结构钢进行冲压成型。

表面进行了喷吵、电镀处理。

采用先进的铣齿加工工艺，使齿形更精确。

链轮整体进行了调质热处理，极大地提高了其综合机械性能，使链轮的耐磨性显著提高。

齿部硬化：需要提高齿端强度和磨损寿命的场合，推荐使用齿端硬化链轮。各个尺寸小齿数的机械用碳素钢轮毂切削规格，齿端部均实施硬化处理。

齿部无硬化：齿端不实施硬化处理。链轮大齿数范围的齿端均为无硬化规格。

正确选用链轮型号。

检查安装传动链轮的位置状态是否良好，否则须检修或更换相关件。

按正确方法将主、从动链轮安装到位，且锁紧紧固件使其达到规定力矩要求。

装上链条并调整好松紧度后，检查链条与链轮配合是否顺畅、共面，且与链罩无干涉。

从动链轮应有张紧装置。

链轮和链条最好同时更换，若只更换其中之一，会加剧双方的磨损。

由于主动链轮转速高、齿数少，在相同条件下，比从动轮磨损快些，属正常情况。

要定期地清洁及润滑传动链条、传动链轮，以提高其使用寿命。

镀锌：镀锌是以提高金属的防锈性能为目的的表面处理工艺。随着钴酸盐纯化处理的进步，外观性能也有了很大的提高。

化学镀镍：化学镀镍的耐腐蚀性能、耐磨损性能提高，镀镍过程中不通电、无电解。适合使用在形状复杂、尺寸精度要求高的产品上。

发黑处理（表面氧化）：即碱性发黑处理，将金属置于碱性处理液中加热，金属本身起化学作用，在其表面形成黑色皮膜，皮膜具有防锈效果。

磷化处理：即磷酸盐处理。将金属浸入加温后的磷酸盐溶液中进行化学处理，使金属表面形成磷酸盐保护膜。

技术参数

点击图片放大

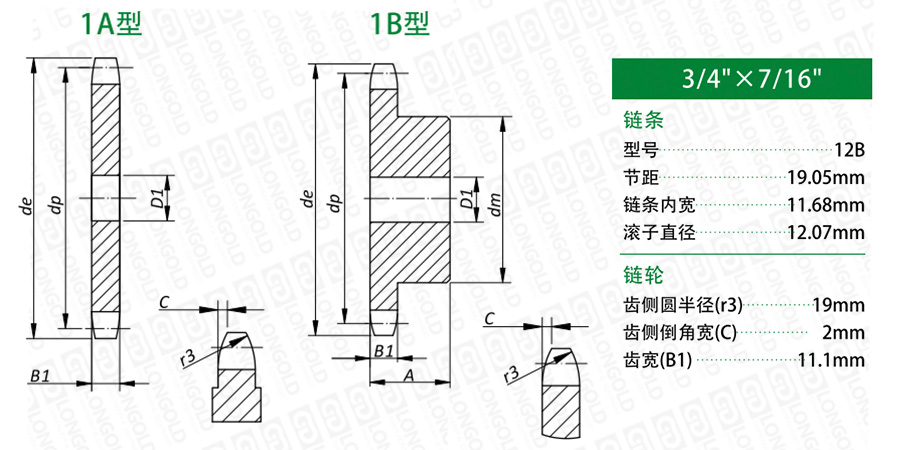

■链轮本体结构详见如上图

上图为12B-1 工艺孔链轮的结构图。

可根据客户的需求，定制链轮的齿数，详细请咨询隆德技术人员。

■链轮尺寸参数

齿数	外圆直径	节距圆直径	单排A型链轮型号	轴孔径	单排B型链轮型号	轴孔径	轮毂直径	轮毂长度	PDF图纸	DXF图纸
	de	dp		D1		D1	dm	A
	mm	mm		mm		mm	mm	mm
8	57.60	49.78	LD12B-1A-8T	10.00	LD12B-1B-8T	12.00	31.00	30.00	请咨询	请咨询
9	62.0	55.70	LD12B-1A-9T	10.00	LD12B-1B-9T	12.00	37.00	30.00
10	69.0	61.64	LD12B-1A-10T	10.00	LD12B-1B-10T	12.00	42.00	30.00
11	75.0	67.61	LD12B-1A-11T	12.00	LD12B-1B-11T	14.00	46.00	35.00
12	81.50	73.61	LD12B-1A-12T	14.00	LD12B-1B-12T	14.00	52.00	35.00
13	87.50	79.59	LD12B-1A-13T	14.00	LD12B-1B-13T	14.00	58.00	35.00
14	93.60	85.61	LD12B-1A-14T	14.00	LD12B-1B-14T	14.00	64.00	35.00
15	99.80	91.63	LD12B-1A-15T	14.00	LD12B-1B-15T	14.00	70.00	35.00
16	105.50	97.65	LD12B-1A-16T	14.00	LD12B-1B-16T	16.00	75.00	35.00
17	111.50	103.67	LD12B-1A-17T	14.00	LD12B-1B-17T	16.00	80.00	35.00
18	118.0	109.71	LD12B-1A-18T	14.00	LD12B-1B-18T	16.00	80.00	35.00
19	124.20	115.75	LD12B-1A-19T	14.00	LD12B-1B-19T	16.00	80.00	35.00
20	129.70	121.78	LD12B-1A-20T	14.00	LD12B-1B-20T	16.00	80.00	35.00
21	136.0	127.82	LD12B-1A-21T	16.00	LD12B-1B-21T	20.00	90.00	40.00
22	141.0	133.86	LD12B-1A-22T	16.00	LD12B-1B-22T	20.00	90.00	40.00
23	149.0	139.90	LD12B-1A-23T	16.00	LD12B-1B-23T	20.00	90.00	40.00
24	153.90	145.94	LD12B-1A-24T	16.00	LD12B-1B-24T	20.00	90.00	40.00
25	160.0	152.00	LD12B-1A-25T	16.00	LD12B-1B-25T	20.00	90.00	40.00
26	165.90	158.04	LD12B-1A-26T	16.00	LD12B-1B-26T	20.00	95.00	40.00
27	172.30	164.09	LD12B-1A-27T	16.00	LD12B-1B-27T	20.00	95.00	40.00
28	178.0	170.13	LD12B-1A-28T	16.00	LD12B-1B-28T	20.00	95.00	40.00
29	184.10	176.19	LD12B-1A-29T	16.00	LD12B-1B-29T	20.00	95.00	40.00
30	190.50	182.25	LD12B-1A-30T	16.00	LD12B-1B-30T	20.00	95.00	40.00
31	196.30	188.31	LD12B-1A-31T	20.00	LD12B-1B-31T	20.00	95.00	40.00
32	203.30	194.35	LD12B-1A-32T	20.00	LD12B-1B-32T	20.00	95.00	40.00
33	209.30	200.40	LD12B-1A-33T	20.00	LD12B-1B-33T	20.00	95.00	40.00
34	214.60	206.46	LD12B-1A-34T	20.00	LD12B-1B-34T	20.00	95.00	40.00
35	221.00	212.52	LD12B-1A-35T	20.00	LD12B-1B-35T	20.00	95.00	40.00
36	226.80	218.58	LD12B-1A-36T	20.00	LD12B-1B-36T	20.00	100.00	40.00
37	232.90	224.64	LD12B-1A-37T	20.00	LD12B-1B-37T	20.00	100.00	40.00
38	239.00	230.69	LD12B-1A-38T	20.00	LD12B-1B-38T	20.00	100.00	40.00
39	245.10	236.75	LD12B-1A-39T	20.00	LD12B-1B-39T	20.00	100.00	40.00
40	251.30	242.81	LD12B-1A-40T	20.00	LD12B-1B-40T	20.00	100.00	40.00
41	257.30	248.86	LD12B-1A-41T	25.00	LD12B-1B-41T	20.00	*110	56.00
42	264.50	254.92	LD12B-1A-42T	25.00	LD12B-1B-42T	20.00	*110	56.00
43	270.50	260.98	LD12B-1A-43T	25.00	LD12B-1B-43T	20.00	*110	56.00
44	276.50	267.03	LD12B-1A-44T	25.00	LD12B-1B-44T	20.00	*110	56.00
45	282.50	273.09	LD12B-1A-45T	25.00	LD12B-1B-45T	20.00	*110	56.00
46	287.90	279.15	LD12B-1A-46T	25.00	LD12B-1B-46T	20.00	*110	56.00
47	294.00	285.21	LD12B-1A-47T	25.00	LD12B-1B-47T	20.00	*110	56.00
48	300.10	291.27	LD12B-1A-48T	25.00	LD12B-1B-48T	20.00	*110	56.00
49	306.20	297.33	LD12B-1A-49T	25.00	LD12B-1B-49T	20.00	*110	56.00
50	312.30	303.39	LD12B-1A-50T	25.00	LD12B-1B-50T	20.00	*110	56.00
51	318.40	309.45	LD12B-1A-51T	25.00	LD12B-1B-51T	20.00	*110	56.00
52	324.50	315.51	LD12B-1A-52T	25.00	LD12B-1B-52T	20.00	*110	56.00
53	330.50	321.57	LD12B-1A-53T	25.00	LD12B-1B-53T	20.00	*110	56.00
54	336.60	327.63	LD12B-1A-54T	25.00	LD12B-1B-54T	20.00	*110	56.00
55	342.70	333.69	LD12B-1A-55T	25.00	LD12B-1B-55T	20.00	*110	56.00
56	348.70	339.75	LD12B-1A-56T	25.00	LD12B-1B-56T	20.00	*110	56.00
57	355.40	345.81	LD12B-1A-57T	25.00	LD12B-1B-57T	20.00	*110	56.00
58	361.50	351.87	LD12B-1A-58T	25.00	LD12B-1B-58T	20.00	*110	56.00
59	367.50	357.93	LD12B-1A-59T	25.00	LD12B-1B-59T	20.00	*110	56.00
60	373.00	363.99	LD12B-1A-60T	25.00	LD12B-1B-60T	20.00	*110	56.00
62	385.10	376.12	LD12B-1A-62T	25.00	LD12B-1B-62T	20.00	*110	56.00
64	397.20	388.24	LD12B-1A-64T	25.00	LD12B-1B-64T	20.00	*110	56.00
65	403.20	394.30	LD12B-1A-65T	25.00	LD12B-1B-65T	20.00	*110	56.00
66	409.30	400.36	LD12B-1A-66T	30.00	LD12B-1B-66T	20.00	*110	56.00
68	421.40	412.49	LD12B-1A-68T	30.00	LD12B-1B-68T	20.00	*110	56.00
70	433.60	424.61	LD12B-1A-70T	30.00	LD12B-1B-70T	20.00	*110	56.00
72	447.00	436.73	LD12B-1A-72T	30.00	LD12B-1B-72T	20.00	*110	56.00
75	463.90	454.92	LD12B-1A-75T	30.00	LD12B-1B-75T	20.00	*110	56.00
76	469.90	460.98	LD12B-1A-76T	30.00	LD12B-1B-76T	20.00	*110	56.00
78	482.10	473.10	LD12B-1A-78T	30.00	LD12B-1B-78T	20.00	*110	56.00
80	494.20	485.23	LD12B-1A-80T	30.00	LD12B-1B-80T	20.00	*110	56.00
85	524.50	515.54	LD12B-1A-85T	30.00	LD12B-1B-85T	20.00	*110	56.00
90	554.80	545.85	LD12B-1A-90T	30.00	LD12B-1B-90T	20.00	*110	56.00
95	585.10	576.17	LD12B-1A-95T	30.00	LD12B-1B-95T	20.00	*110	56.00
100	615.40	606.48	LD12B-1A-100T	30.00	LD12B-1B-100T	20.00	*110	56.00
110	676.10	667.11	LD12B-1A-110T	30.00	LD12B-1B-110T	20.00	*110	56.00
114	700.60	691.36	LD12B-1A-114T	30.00	LD12B-1B-114T	20.00	*110	56.00
120	736.70	727.74	LD12B-1A-120T	30.00	LD12B-1B-120T	20.00	*110	56.00
125	767.00	758.06	LD12B-1A-125T	30.00	LD12B-1B-125T	20.00	*110	56.00

注：*表示轮毂为焊接。

型号表示例

LD12B	-	1A	-	17T	Q
（1）		（2）		（3）	（4）

（1）链号

（2）链轮类型

（3）链轮齿数

（4）Q：齿端硬化规格

链轮的类型

类型	1A型	1B 型	1C 型	2A型	2B型	2C型	3A型	3B型	3C型	SD型
说明	单排片式	单排单侧轮毂	单排双侧轮毂	双排片式	双排单侧轮毂	双排双侧轮毂	三排片式	三排单侧轮毂	三排双侧轮毂	双排双向驱动

图示
