16B-1 工艺孔链轮

欧标单排工艺孔链轮，是按照DIN标准制造的链轮，链轮轴孔为工艺孔，工艺孔可以用于多种目的，例如减轻链轮重量、便于安装和拆卸、方便加工制造等。链轮为单排齿，配用LD16B-1单排链条，可根据客户需求追加工轴孔部。

应用领域

汽车生产

产品手册索取

产品特点

工艺特点
齿部规格
安装要求
注意事项
表面处理方式

采用优质碳素结构钢进行冲压成型。

表面进行了喷吵、电镀处理。

采用先进的铣齿加工工艺，使齿形更精确。

链轮整体进行了调质热处理，极大地提高了其综合机械性能，使链轮的耐磨性显著提高。

齿部硬化：需要提高齿端强度和磨损寿命的场合，推荐使用齿端硬化链轮。各个尺寸小齿数的机械用碳素钢轮毂切削规格，齿端部均实施硬化处理。

齿部无硬化：齿端不实施硬化处理。链轮大齿数范围的齿端均为无硬化规格。

正确选用链轮型号。

检查安装传动链轮的位置状态是否良好，否则须检修或更换相关件。

按正确方法将主、从动链轮安装到位，且锁紧紧固件使其达到规定力矩要求。

装上链条并调整好松紧度后，检查链条与链轮配合是否顺畅、共面，且与链罩无干涉。

从动链轮应有张紧装置。

链轮和链条最好同时更换，若只更换其中之一，会加剧双方的磨损。

由于主动链轮转速高、齿数少，在相同条件下，比从动轮磨损快些，属正常情况。

要定期地清洁及润滑传动链条、传动链轮，以提高其使用寿命。

镀锌：镀锌是以提高金属的防锈性能为目的的表面处理工艺。随着钴酸盐纯化处理的进步，外观性能也有了很大的提高。

化学镀镍：化学镀镍的耐腐蚀性能、耐磨损性能提高，镀镍过程中不通电、无电解。适合使用在形状复杂、尺寸精度要求高的产品上。

发黑处理（表面氧化）：即碱性发黑处理，将金属置于碱性处理液中加热，金属本身起化学作用，在其表面形成黑色皮膜，皮膜具有防锈效果。

磷化处理：即磷酸盐处理。将金属浸入加温后的磷酸盐溶液中进行化学处理，使金属表面形成磷酸盐保护膜。

技术参数

点击图片放大

■链轮本体结构详见如上图

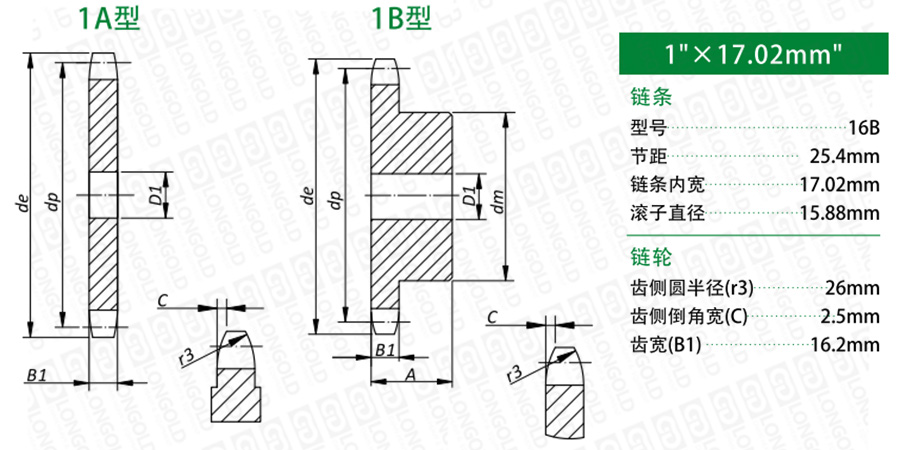

上图为16B-1 工艺孔链轮的结构图。

可根据客户的需求，定制链轮的齿数，详细请咨询隆德技术人员。

■链轮尺寸参数

齿数	外圆直径	节距圆直径	单排A型链轮型号	轴孔径	单排B型链轮型号	轴孔径	轮毂直径	轮毂长度	PDF图纸	DXF图纸
	de	dp		D1		D1	dm	A
	mm	mm		mm		mm	mm	mm
8	77.00	66.37	LD16B-1A-8T	12.00	LD16B-1B-8T	16.00	42.00	35.00	请咨询	请咨询
9	85.00	74.27	LD16B-1A-9T	12.00	LD16B-1B-9T	16.00	50.00	35.00
10	93.00	82.19	LD16B-1A-10T	12.00	LD16B-1B-10T	16.00	55.00	35.00
11	101.50	90.14	LD16B-1A-11T	16.00	LD16B-1B-11T	16.00	61.00	40.00
12	109.00	98.14	LD16B-1A-12T	16.00	LD16B-1B-12T	16.00	69.00	40.00
13	117.00	106.12	LD16B-1A-13T	16.00	LD16B-1B-13T	16.00	78.00	40.00
14	125.00	114.15	LD16B-1A-14T	16.00	LD16B-1B-14T	16.00	84.00	40.00
15	133.00	122.17	LD16B-1A-15T	16.00	LD16B-1B-15T	16.00	92.00	40.00
16	141.00	130.20	LD16B-1A-16T	20.00	LD16B-1B-16T	20.00	100.00	45.00
17	149.00	138.22	LD16B-1A-17T	20.00	LD16B-1B-17T	20.00	100.00	45.00
18	157.00	146.28	LD16B-1A-18T	20.00	LD16B-1B-18T	20.00	100.00	45.00
19	165.20	154.33	LD16B-1A-19T	20.00	LD16B-1B-19T	20.00	100.00	45.00
20	173.20	162.38	LD16B-1A-20T	20.00	LD16B-1B-20T	20.00	100.00	45.00
21	181.20	170.43	LD16B-1A-21T	20.00	LD16B-1B-21T	20.00	110.00	50.00
22	189.30	178.48	LD16B-1A-22T	20.00	LD16B-1B-22T	20.00	110.00	50.00
23	197.50	186.53	LD16B-1A-23T	20.00	LD16B-1B-23T	20.00	110.00	50.00
24	205.50	194.59	LD16B-1A-24T	20.00	LD16B-1B-24T	20.00	110.00	50.00
25	213.50	202.66	LD16B-1A-25T	20.00	LD16B-1B-25T	20.00	110.00	50.00
26	221.60	210.72	LD16B-1A-26T	20.00	LD16B-1B-26T	20.00	120.00	50.00
27	229.60	218.79	LD16B-1A-27T	20.00	LD16B-1B-27T	20.00	120.00	50.00
28	237.70	226.85	LD16B-1A-28T	20.00	LD16B-1B-28T	20.00	120.00	50.00
29	245.80	234.92	LD16B-1A-29T	20.00	LD16B-1B-29T	20.00	120.00	50.00
30	254.00	243.00	LD16B-1A-30T	20.00	LD16B-1B-30T	20.00	120.00	50.00
31	262.00	251.08	LD16B-1A-31T	25.00	LD16B-1B-31T	25.00	*120	50.00
32	270.00	259.13	LD16B-1A-32T	25.00	LD16B-1B-32T	25.00	*120	50.00
33	278.50	267.21	LD16B-1A-33T	25.00	LD16B-1B-33T	25.00	*120	50.00
34	287.00	275.28	LD16B-1A-34T	25.00	LD16B-1B-34T	25.00	*120	50.00
35	296.20	283.36	LD16B-1A-35T	25.00	LD16B-1B-35T	25.00	*120	50.00
36	304.60	291.44	LD16B-1A-36T	25.00	LD16B-1B-36T	25.00	*120	50.00
37	312.60	299.51	LD16B-1A-37T	25.00	LD16B-1B-37T	25.00	*120	50.00
38	320.70	307.59	LD16B-1A-38T	25.00	LD16B-1B-38T	25.00	*120	50.00
39	328.80	315.67	LD16B-1A-39T	25.00	LD16B-1B-39T	25.00	*120	50.00
40	336.90	323.75	LD16B-1A-40T	25.00	LD16B-1B-40T	25.00	*120	50.00
41	345.00	331.81	LD16B-1A-41T	25.00	LD16B-1B-41T	25.00	*125	68.00
42	353.00	339.89	LD16B-1A-42T	25.00	LD16B-1B-42T	25.00	*125	68.00
43	361.10	347.97	LD16B-1A-43T	25.00	LD16B-1B-43T	25.00	*125	68.00
44	369.10	356.05	LD16B-1A-44T	25.00	LD16B-1B-44T	25.00	*125	68.00
45	377.10	364.12	LD16B-1A-45T	25.00	LD16B-1B-45T	25.00	*125	68.00
46	385.20	372.20	LD16B-1A-46T	25.00	LD16B-1B-46T	25.00	*125	68.00
47	393.20	380.28	LD16B-1A-47T	25.00	LD16B-1B-47T	25.00	*125	68.00
48	401.30	388.36	LD16B-1A-48T	25.00	LD16B-1B-48T	25.00	*125	68.00
49	409.30	396.44	LD16B-1A-49T	25.00	LD16B-1B-49T	25.00	*125	68.00
50	417.40	404.52	LD16B-1A-50T	25.00	LD16B-1B-50T	25.00	*125	68.00
51	425.50	412.60	LD16B-1A-51T	30.00	LD16B-1B-51T	25.00	*125	68.00
52	433.60	420.68	LD16B-1A-52T	30.00	LD16B-1B-52T	25.00	*125	68.00
53	441.70	428.76	LD16B-1A-53T	30.00	LD16B-1B-53T	25.00	*125	68.00
54	448.30	436.84	LD16B-1A-54T	30.00	LD16B-1B-54T	25.00	*125	68.00
55	457.90	444.92	LD16B-1A-55T	30.00	LD16B-1B-55T	25.00	*125	68.00
56	466.00	453.01	LD16B-1A-56T	30.00	LD16B-1B-56T	25.00	*125	68.00
57	474.00	461.08	LD16B-1A-57T	30.00	LD16B-1B-57T	25.00	*125	68.00
58	482.10	469.16	LD16B-1A-58T	30.00	LD16B-1B-58T	25.00	*133	68.00
59	490.20	477.24	LD16B-1A-59T	30.00	LD16B-1B-59T	25.00	*133	68.00
60	498.30	485.33	LD16B-1A-60T	30.00	LD16B-1B-60T	25.00	*133	68.00
62	514.50	501.49	LD16B-1A-62T	30.00	LD16B-1B-62T	25.00	*133	68.00
64	530.70	517.65	LD16B-1A-64T	30.00	LD16B-1B-64T	25.00	*140	68.00
65	538.80	525.73	LD16B-1A-65T	30.00	LD16B-1B-65T	25.00	*140	68.00
66	546.80	533.80	LD16B-1A-66T	30.00	LD16B-1B-66T	25.00	*140	68.00
68	562.90	549.98	LD16B-1A-68T	30.00	LD16B-1B-68T	25.00	*140	68.00
70	579.20	566.15	LD16B-1A-70T	30.00	LD16B-1B-70T	25.00	*140	68.00
72	595.40	582.31	LD16B-1A-72T	30.00	LD16B-1B-72T	25.00	*140	68.00
75	619.70	606.56	LD16B-1A-75T	30.00	LD16B-1B-75T	25.00	*140	68.00
76	627.00	614.64	LD16B-1A-76T	30.00	LD16B-1B-76T	25.00	*140	68.00
78	643.30	630.81	LD16B-1A-78T	30.00	LD16B-1B-78T	25.00	*140	68.00
80	660.00	646.97	LD16B-1A-80T	30.00	LD16B-1B-80T	25.00	*140	68.00
85	699.90	687.39	LD16B-1A-85T	30.00	LD16B-1B-85T	25.00	*140	78.00
90	740.30	727.80	LD16B-1A-90T	30.00	LD16B-1B-90T	25.00	*140	78.00
95	781.10	768.22	LD16B-1A-95T	30.00	LD16B-1B-95T	25.00	*140	78.00
100	821.10	808.64	LD16B-1A-100T	30.00	LD16B-1B-100T	25.00	*140	78.00
110	902.00	889.48	LD16B-1A-110T	30.00	LD16B-1B-110T	25.00	*140	78.00
114	934.30	921.81	LD16B-1A-114T	30.00	LD16B-1B-114T	25.00	*140	78.00
120	982.80	970.32	LD16B-1A-120T	30.00	LD16B-1B-120T	25.00	*140	78.00
125	1023.30	1010.73	LD16B-1A-125T	30.00	LD16B-1B-125T	25.00	*140	78.00

注：*表示轮毂为焊接。

型号表示例

LD16B	-	1A	-	17T	Q
（1）		（2）		（3）	（4）

（1）链号

（2）链轮类型

（3）链轮齿数

（4）Q：齿端硬化规格

链轮的类型

类型	1A型	1B 型	1C 型	2A型	2B型	2C型	3A型	3B型	3C型	SD型
说明	单排片式	单排单侧轮毂	单排双侧轮毂	双排片式	双排单侧轮毂	双排双侧轮毂	三排片式	三排单侧轮毂	三排双侧轮毂	双排双向驱动

图示
