20B-1 工艺孔链轮

欧标单排工艺孔链轮，是按照DIN标准制造的链轮，链轮轴孔为工艺孔，工艺孔可以用于多种目的，例如减轻链轮重量、便于安装和拆卸、方便加工制造等。链轮为单排齿，配用LD20B-1单排链条，可根据客户需求追加工轴孔部。

应用领域

汽车生产

产品手册索取

产品特点

工艺特点
齿部规格
安装要求
注意事项
表面处理方式

采用优质碳素结构钢进行冲压成型。

表面进行了喷吵、电镀处理。

采用先进的铣齿加工工艺，使齿形更精确。

链轮整体进行了调质热处理，极大地提高了其综合机械性能，使链轮的耐磨性显著提高。

齿部硬化：需要提高齿端强度和磨损寿命的场合，推荐使用齿端硬化链轮。各个尺寸小齿数的机械用碳素钢轮毂切削规格，齿端部均实施硬化处理。

齿部无硬化：齿端不实施硬化处理。链轮大齿数范围的齿端均为无硬化规格。

正确选用链轮型号。

检查安装传动链轮的位置状态是否良好，否则须检修或更换相关件。

按正确方法将主、从动链轮安装到位，且锁紧紧固件使其达到规定力矩要求。

装上链条并调整好松紧度后，检查链条与链轮配合是否顺畅、共面，且与链罩无干涉。

从动链轮应有张紧装置。

链轮和链条最好同时更换，若只更换其中之一，会加剧双方的磨损。

由于主动链轮转速高、齿数少，在相同条件下，比从动轮磨损快些，属正常情况。

要定期地清洁及润滑传动链条、传动链轮，以提高其使用寿命。

镀锌：镀锌是以提高金属的防锈性能为目的的表面处理工艺。随着钴酸盐纯化处理的进步，外观性能也有了很大的提高。

化学镀镍：化学镀镍的耐腐蚀性能、耐磨损性能提高，镀镍过程中不通电、无电解。适合使用在形状复杂、尺寸精度要求高的产品上。

发黑处理（表面氧化）：即碱性发黑处理，将金属置于碱性处理液中加热，金属本身起化学作用，在其表面形成黑色皮膜，皮膜具有防锈效果。

磷化处理：即磷酸盐处理。将金属浸入加温后的磷酸盐溶液中进行化学处理，使金属表面形成磷酸盐保护膜。

技术参数

点击图片放大

■链轮本体结构详见如上图

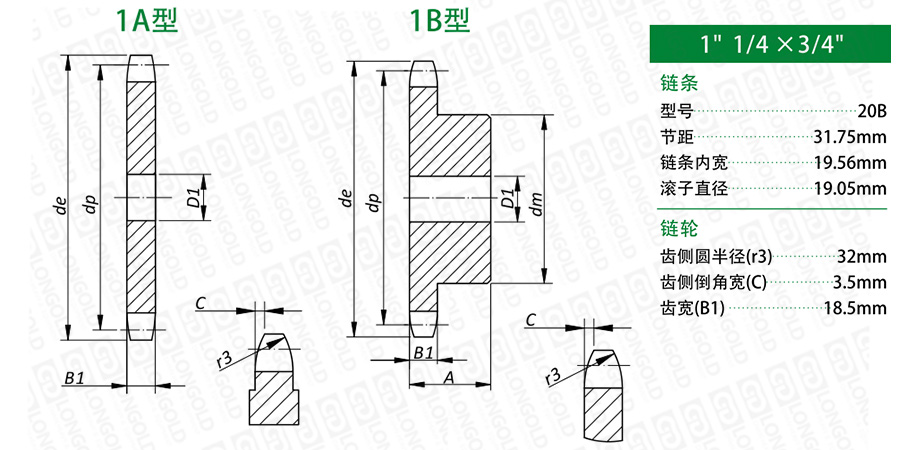

上图为20B-1 工艺孔链轮的结构图。

可根据客户的需求，定制链轮的齿数，详细请咨询隆德技术人员。

■链轮尺寸参数

齿数	外圆直径	节距圆直径	单排A型链轮型号	轴孔径	单排B型链轮型号	轴孔径	轮毂直径	轮毂长度	PDF图纸	DXF图纸
	de	dp		D1		D1	dm	A
	mm	mm		mm		mm	mm	mm
8	98.10	82.96	LD20B-1A-8T	16.00	LD20B-1B-8T	20.00	53	40.00	请咨询	请咨询
9	108.00	92.84	LD20B-1A-9T	16.00	LD20B-1B-9T	20.00	63	40.00
10	117.90	102.74	LD20B-1A-10T	16.00	LD20B-1B-10T	20.00	70	40.00
11	127.80	112.68	LD20B-1A-11T	16.00	LD20B-1B-11T	20.00	77	45.00
12	137.80	122.68	LD20B-1A-12T	20.00	LD20B-1B-12T	20.00	88	45.00
13	147.80	132.65	LD20B-1A-13T	20.00	LD20B-1B-13T	20.00	98	45.00
14	157.80	142.68	LD20B-1A-14T	20.00	LD20B-1B-14T	20.00	108	45.00
15	167.90	152.72	LD20B-1A-15T	20.00	LD20B-1B-15T	20.00	118	45.00
16	177.90	162.75	LD20B-1A-16T	20.00	LD20B-1B-16T	20.00	120	50.00
17	187.90	172.78	LD20B-1A-17T	20.00	LD20B-1B-17T	25.00	120	50.00
18	198.00	182.85	LD20B-1A-18T	20.00	LD20B-1B-18T	25.00	120	50.00
19	208.10	192.91	LD20B-1A-19T	20.00	LD20B-1B-19T	25.00	120	50.00
20	218.10	202.98	LD20B-1A-20T	20.00	LD20B-1B-20T	25.00	120	50.00
21	228.20	213.04	LD20B-1A-21T	25.00	LD20B-1B-21T	25.00	140	55.00
22	238.30	223.11	LD20B-1A-22T	25.00	LD20B-1B-22T	25.00	140	55.00
23	248.30	233.17	LD20B-1A-23T	25.00	LD20B-1B-23T	25.00	140	55.00
24	258.40	243.23	LD20B-1A-24T	25.00	LD20B-1B-24T	25.00	140	55.00
25	268.50	253.33	LD20B-1A-25T	25.00	LD20B-1B-25T	25.00	140	55.00
26	278.60	263.40	LD20B-1A-26T	25.00	LD20B-1B-26T	25.00	*150	55.00
27	288.60	273.49	LD20B-1A-27T	25.00	LD20B-1B-27T	25.00	*150	55.00
28	298.70	283.56	LD20B-1A-28T	25.00	LD20B-1B-28T	25.00	*150	55.00
29	308.80	293.65	LD20B-1A-29T	25.00	LD20B-1B-29T	25.00	*150	55.00
30	318.90	303.75	LD20B-1A-30T	25.00	LD20B-1B-30T	25.00	*150	55.00
31	329.00	313.85	LD20B-1A-31T	25.00	LD20B-1B-31T	25.00	*150	55.00
32	339.10	323.91	LD20B-1A-32T	25.00	LD20B-1B-32T	25.00	*150	55.00
33	349.20	334.01	LD20B-1A-33T	25.00	LD20B-1B-33T	25.00	*150	55.00
34	359.30	344.10	LD20B-1A-34T	25.00	LD20B-1B-34T	25.00	*150	55.00
35	369.40	354.20	LD20B-1A-35T	25.00	LD20B-1B-35T	25.00	*150	55.00
36	379.50	364.30	LD20B-1A-36T	25.00	LD20B-1B-36T	25.00	*150	55.00
37	389.50	374.39	LD20B-1A-37T	25.00	LD20B-1B-37T	25.00	*150	55.00
38	399.60	384.49	LD20B-1A-38T	25.00	LD20B-1B-38T	25.00	*150	55.00
39	409.70	394.59	LD20B-1A-39T	25.00	LD20B-1B-39T	25.00	*150	55.00
40	419.80	404.69	LD20B-1A-40T	25.00	LD20B-1B-40T	25.00	*150	55.00
41	429.90	414.77	LD20B-1A-41T	30.00	LD20B-1B-41T	25.00	*150	70.00
42	440.00	424.86	LD20B-1A-42T	30.00	LD20B-1B-42T	25.00	*150	70.00
43	450.10	434.96	LD20B-1A-43T	30.00	LD20B-1B-43T	25.00	*150	70.00
44	460.20	445.06	LD20B-1A-44T	30.00	LD20B-1B-44T	25.00	*150	70.00
45	470.30	455.17	LD20B-1A-45T	30.00	LD20B-1B-45T	25.00	*150	70.00
46	480.40	465.25	LD20B-1A-46T	30.00	LD20B-1B-46T	25.00	*150	70.00
47	490.50	475.35	LD20B-1A-47T	30.00	LD20B-1B-47T	25.00	*150	70.00
48	500.60	485.45	LD20B-1A-48T	30.00	LD20B-1B-48T	25.00	*150	70.00
49	510.70	495.55	LD20B-1A-49T	30.00	LD20B-1B-49T	25.00	*150	70.00
50	520.80	505.65	LD20B-1A-50T	30.00	LD20B-1B-50T	25.00	*150	70.00
51	530.90	515.75	LD20B-1A-51T	30.00	LD20B-1B-51T	25.00	*150	80.00
52	541.00	525.85	LD20B-1A-52T	30.00	LD20B-1B-52T	25.00	*150	80.00
53	551.10	535.95	LD20B-1A-53T	30.00	LD20B-1B-53T	25.00	*150	80.00
54	561.20	546.05	LD20B-1A-54T	30.00	LD20B-1B-54T	25.00	*150	80.00
55	571.30	556.15	LD20B-1A-55T	30.00	LD20B-1B-55T	25.00	*150	80.00
56	581.40	566.25	LD20B-1A-56T	30.00	LD20B-1B-56T	25.00	*150	80.00
57	591.50	576.35	LD20B-1A-57T	30.00	LD20B-1B-57T	25.00	*150	80.00
58	601.60	586.45	LD20B-1A-58T	30.00	LD20B-1B-58T	25.00	*150	80.00
59	611.70	596.56	LD20B-1A-59T	30.00	LD20B-1B-59T	25.00	*150	80.00
60	621.80	606.66	LD20B-1A-60T	30.00	LD20B-1B-60T	25.00	*150	80.00
62	642.00	626.86	LD20B-1A-62T	30.00	LD20B-1B-62T	25.00	*150	80.00
64	662.20	647.07	LD20B-1A-64T	30.00	LD20B-1B-64T	25.00	*150	80.00
65	672.30	657.17	LD20B-1A-65T	30.00	LD20B-1B-65T	25.00	*150	80.00
66	682.40	667.27	LD20B-1A-66T	30.00	LD20B-1B-66T	25.00	*150	80.00
68	702.60	687.48	LD20B-1A-68T	30.00	LD20B-1B-68T	25.00	*150	80.00
70	722.80	707.68	LD20B-1A-70T	30.00	LD20B-1B-70T	25.00	*150	80.00
72	743.10	727.89	LD20B-1A-72T	30.00	LD20B-1B-72T	25.00	*150	80.00
75	773.30	758.20	LD20B-1A-75T	30.00	LD20B-1B-75T	25.00	*150	80.00
76	783.50	768.32	LD20B-1A-76T	30.00	LD20B-1B-76T	25.00	*150	80.00
80	823.90	808.71	LD20B-1A-80T	30.00	LD20B-1B-80T	25.00	*150	80.00
85	874.40	859.23	LD20B-1A-85T	30.00	LD20B-1B-85T	25.00	*150	90.00
90	924.90	909.76	LD20B-1A-90T	30.00	LD20B-1B-90T	25.00	*150	90.00
95	975.20	960.28	LD20B-1A-95T	30.00	LD20B-1B-95T	25.00	*150	90.00
100	1026.00	1010.80	LD20B-1A-100T	30.00	LD20B-1B-100T	25.00	*150	90.00
114	1167.40	1152.26	LD20B-1A-114T	30.00	LD20B-1B-114T	25.00	*150	90.00

注：*表示轮毂为焊接。

型号表示例

LD20B	-	1A	-	20T	Q
（1）		（2）		（3）	（4）

（1）链号

（2）链轮类型

（3）链轮齿数

（4）Q：齿端硬化规格

链轮的类型

类型	1A型	1B 型	1C 型	2A型	2B型	2C型	3A型	3B型	3C型	SD型
说明	单排片式	单排单侧轮毂	单排双侧轮毂	双排片式	双排单侧轮毂	双排双侧轮毂	三排片式	三排单侧轮毂	三排双侧轮毂	双排双向驱动

图示
