采用优质碳素结构钢进行冲压成型。
表面进行了喷吵、电镀处理。
采用先进的铣齿加工工艺，使齿形更精确。
链轮整体进行了调质热处理，极大地提高了其综合机械性能，使链轮的耐磨性显著提高。
齿部硬化：需要提高齿端强度和磨损寿命的场合，推荐使用齿端硬化链轮。各个尺寸小齿数的机械用碳素钢轮毂切削规格，齿端部均实施硬化处理。
齿部无硬化：齿端不实施硬化处理。链轮大齿数范围的齿端均为无硬化规格。
正确选用链轮型号。
检查安装传动链轮的位置状态是否良好，否则须检修或更换相关件。
按正确方法将主、从动链轮安装到位，且锁紧紧固件使其达到规定力矩要求。
装上链条并调整好松紧度后，检查链条与链轮配合是否顺畅、共面，且与链罩无干涉。
从动链轮应有张紧装置。
链轮和链条最好同时更换，若只更换其中之一，会加剧双方的磨损。
由于主动链轮转速高、齿数少，在相同条件下，比从动轮磨损快些，属正常情况。
要定期地清洁及润滑传动链条、传动链轮，以提高其使用寿命。
镀锌：镀锌是以提高金属的防锈性能为目的的表面处理工艺。随着钴酸盐纯化处理的进步，外观性能也有了很大的提高。
化学镀镍：化学镀镍的耐腐蚀性能、耐磨损性能提高，镀镍过程中不通电、无电解。适合使用在形状复杂、尺寸精度要求高的产品上。
发黑处理（表面氧化）：即碱性发黑处理，将金属置于碱性处理液中加热，金属本身起化学作用，在其表面形成黑色皮膜，皮膜具有防锈效果。
磷化处理：即磷酸盐处理。将金属浸入加温后的磷酸盐溶液中进行化学处理，使金属表面形成磷酸盐保护膜。
点击图片放大

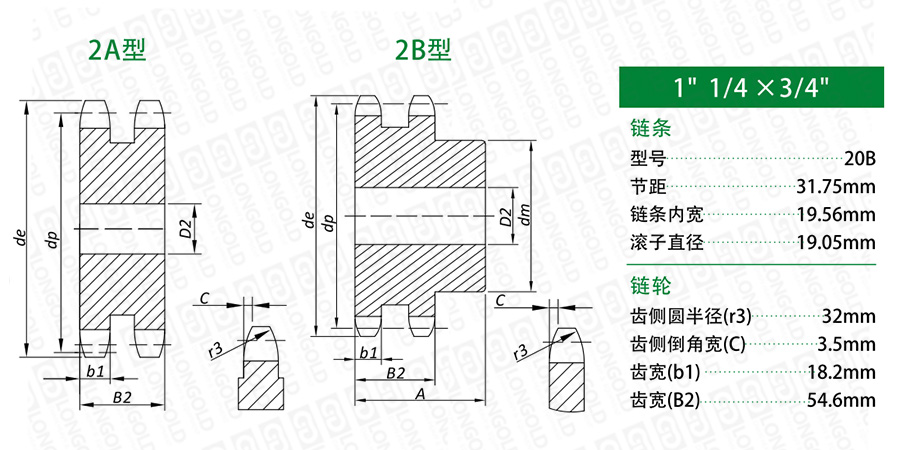

■链轮本体结构详见如上图
上图为20B-2 工艺孔链轮的结构图。
可根据客户的需求，定制链轮的齿数，详细请咨询隆德技术人员。
■链轮尺寸参数
齿数
外圆直径
节距圆直径
双排A型链轮型号
轴孔径
双排B型链轮型号
轴孔径
轮毂直径
轮毂长度
PDF图纸
DXF图纸
Z
de
dp
D1
D1
dm
A
mm
mm
mm
mm
mm
mm
8
98.10
82.96
LD20B-2A-8T
20.00
LD20B-2B-8T
20.00
53
75.00
9
108.00
92.84
LD20B-2A-9T
20.00
LD20B-2B-9T
20.00
63
75.00
10
117.90
102.74
LD20B-2A-10T
20.00
LD20B-2B-10T
20.00
70
75.00
11
127.80
112.68
LD20B-2A-11T
20.00
LD20B-2B-11T
20.00
80
80.00
12
137.80
122.68
LD20B-2A-12T
20.00
LD20B-2B-12T
20.00
90
80.00
13
147.80
132.65
LD20B-2A-13T
20.00
LD20B-2B-13T
20.00
100
80.00
14
157.80
142.68
LD20B-2A-14T
20.00
LD20B-2B-14T
20.00
110
80.00
15
167.90
152.72
LD20B-2A-15T
20.00
LD20B-2B-15T
20.00
120
80.00
16
177.90
162.75
LD20B-2A-16T
25.00
LD20B-2B-16T
25.00
120
80.00
17
187.90
172.78
LD20B-2A-17T
25.00
LD20B-2B-17T
25.00
120
80.00
18
198.00
182.85
LD20B-2A-18T
25.00
LD20B-2B-18T
25.00
*120
80.00
19
208.10
192.91
LD20B-2A-19T
25.00
LD20B-2B-19T
25.00
*120
80.00
20
218.10
202.98
LD20B-2A-20T
25.00
LD20B-2B-20T
25.00
*120
80.00
21
228.20
213.04
LD20B-2A-21T
25.00
LD20B-2B-21T
25.00
*140
80.00
22
238.30
223.11
LD20B-2A-22T
25.00
LD20B-2B-22T
25.00
*140
80.00
23
248.30
233.17
LD20B-2A-23T
25.00
LD20B-2B-23T
25.00
*140
80.00
24
258.40
243.23
LD20B-2A-24T
25.00
LD20B-2B-24T
25.00
*140
80.00
25
268.50
253.33
LD20B-2A-25T
25.00
LD20B-2B-25T
25.00
*140
80.00
26
278.60
263.40
LD20B-2A-26T
25.00
LD20B-2B-26T
25.00
*150
80.00
27
288.60
273.49
LD20B-2A-27T
25.00
LD20B-2B-27T
25.00
*150
80.00
28
298.70
283.56
LD20B-2A-28T
25.00
LD20B-2B-28T
25.00
*150
80.00
29
308.80
293.65
LD20B-2A-29T
25.00
LD20B-2B-29T
25.00
*150
80.00
30
318.90
303.75
LD20B-2A-30T
25.00
LD20B-2B-30T
25.00
*150
80.00
31
329.00
313.85
LD20B-2A-31T
25.00
LD20B-2B-31T
25.00
*150
80.00
32
339.10
323.91
LD20B-2A-32T
25.00
LD20B-2B-32T
25.00
*150
80.00
33
349.20
334.01
LD20B-2A-33T
25.00
LD20B-2B-33T
25.00
*150
80.00
34
359.30
344.10
LD20B-2A-34T
25.00
LD20B-2B-34T
25.00
*150
80.00
35
369.40
354.20
LD20B-2A-35T
25.00
LD20B-2B-35T
25.00
*150
80.00
36
379.50
364.30
LD20B-2A-36T
30.00
LD20B-2B-36T
30.00
*150
80.00
37
389.50
374.39
LD20B-2A-37T
30.00
LD20B-2B-37T
30.00
*150
80.00
38
399.60
384.49
LD20B-2A-38T
30.00
LD20B-2B-38T
30.00
*150
80.00
39
409.70
394.59
LD20B-2A-39T
30.00
LD20B-2B-39T
30.00
*150
80.00
40
419.80
404.69
LD20B-2A-40T
30.00
LD20B-2B-40T
30.00
*150
80.00
41
429.90
414.77
LD20B-2A-41T
30.00
LD20B-2B-41T
30.00
*160
90.00
42
440.00
424.86
LD20B-2A-42T
30.00
LD20B-2B-42T
30.00
*160
90.00
43
450.10
434.96
LD20B-2A-43T
30.00
LD20B-2B-43T
30.00
*160
90.00
44
460.20
445.06
LD20B-2A-44T
30.00
LD20B-2B-44T
30.00
*160
90.00
45
470.30
455.17
LD20B-2A-45T
30.00
LD20B-2B-45T
30.00
*160
90.00
46
480.40
465.25
LD20B-2A-46T
30.00
LD20B-2B-46T
30.00
*160
90.00
47
490.50
475.35
LD20B-2A-47T
30.00
LD20B-2B-47T
30.00
*160
90.00
48
500.60
485.45
LD20B-2A-48T
30.00
LD20B-2B-48T
30.00
*160
90.00
49
510.70
495.55
LD20B-2A-49T
30.00
LD20B-2B-49T
30.00
*160
90.00
50
520.80
505.65
LD20B-2A-50T
30.00
LD20B-2B-50T
30.00
*160
90.00
51
530.90
515.75
LD20B-2A-51T
30.00
LD20B-2B-51T
30.00
*160
100.00
52
541.00
525.85
LD20B-2A-52T
30.00
LD20B-2B-52T
30.00
*160
100.00
53
551.10
535.95
LD20B-2A-53T
30.00
LD20B-2B-53T
30.00
*160
100.00
54
561.20
546.05
LD20B-2A-54T
30.00
LD20B-2B-54T
30.00
*160
100.00
55
571.30
556.15
LD20B-2A-55T
30.00
LD20B-2B-55T
30.00
*160
100.00
56
581.40
566.25
LD20B-2A-56T
30.00
LD20B-2B-56T
30.00
*160
100.00
57
591.50
576.35
LD20B-2A-57T
30.00
LD20B-2B-57T
30.00
*160
100.00
58
601.60
586.45
LD20B-2A-58T
30.00
LD20B-2B-58T
30.00
*160
100.00
59
611.70
596.56
LD20B-2A-59T
30.00
LD20B-2B-59T
30.00
*160
100.00
60
621.80
606.66
LD20B-2A-60T
30.00
LD20B-2B-60T
30.00
*160
100.00
62
642.00
626.86
LD20B-2A-62T
30.00
LD20B-2B-62T
30.00
*160
100.00
64
662.20
647.07
LD20B-2A-64T
30.00
LD20B-2B-64T
30.00
*160
100.00
65
672.30
657.17
LD20B-2A-65T
30.00
LD20B-2B-65T
30.00
*160
100.00
66
682.40
667.27
LD20B-2A-66T
30.00
LD20B-2B-66T
30.00
*180
100.00
68
702.60
687.48
LD20B-2A-68T
30.00
LD20B-2B-68T
30.00
*180
100.00
70
722.80
707.68
LD20B-2A-70T
30.00
LD20B-2B-70T
30.00
*180
100.00
72
743.10
727.89
LD20B-2A-72T
30.00
LD20B-2B-72T
30.00
*180
100.00
75
773.30
758.20
LD20B-2A-75T
30.00
LD20B-2B-75T
30.00
*180
100.00
76
783.50
768.32
LD20B-2A-76T
30.00
LD20B-2B-76T
30.00
*180
100.00
80
823.90
808.71
LD20B-2A-80T
30.00
LD20B-2B-80T
30.00
*180
100.00
85
874.40
859.23
LD20B-2A-85T
30.00
LD20B-2B-85T
30.00
*180
100.00
90
924.90
909.76
LD20B-2A-90T
30.00
LD20B-2B-90T
30.00
*180
100.00
95
975.20
960.28
LD20B-2A-95T
30.00
LD20B-2B-95T
30.00
*180
100.00
100
1026.00
1010.80
LD20B-2A-100T
30.00
LD20B-2B-100T
30.00
*180
100.00
114
1167.40
1152.26
LD20B-2A-114T
40.00
LD20B-2B-114T
30.00
*180
100.00
注：*表示轮毂为焊接。
|
LD20B |
- |
2A |
- |
16T |
Q |
|
（1） |
|
（2） |
|
（3） |
（4） |
（1）链号
（2）链轮类型
（3）链轮齿数
（4）Q：齿端硬化规格
|
类型 |
1A型 |
1B 型 |
1C 型 |
2A型 |
2B型 |
2C型 |
3A型 |
3B型 |
3C型 |
SD型 |
|
说明 |
单排 |
单排 |
单排 |
双排 |
双排 |
双排 |
三排 |
三排 |
三排 |
双排 |
|
图示 |
|
|
|
|
|
|
|
|
|
|
