采用优质碳素结构钢进行冲压成型。
表面进行了喷吵、电镀处理。
采用先进的铣齿加工工艺，使齿形更精确。
链轮整体进行了调质热处理，极大地提高了其综合机械性能，使链轮的耐磨性显著提高。
齿部硬化：需要提高齿端强度和磨损寿命的场合，推荐使用齿端硬化链轮。各个尺寸小齿数的机械用碳素钢轮毂切削规格，齿端部均实施硬化处理。
齿部无硬化：齿端不实施硬化处理。链轮大齿数范围的齿端均为无硬化规格。
正确选用链轮型号。
检查安装传动链轮的位置状态是否良好，否则须检修或更换相关件。
按正确方法将主、从动链轮安装到位，且锁紧紧固件使其达到规定力矩要求。
装上链条并调整好松紧度后，检查链条与链轮配合是否顺畅、共面，且与链罩无干涉。
从动链轮应有张紧装置。
链轮和链条最好同时更换，若只更换其中之一，会加剧双方的磨损。
由于主动链轮转速高、齿数少，在相同条件下，比从动轮磨损快些，属正常情况。
要定期地清洁及润滑传动链条、传动链轮，以提高其使用寿命。
镀锌：镀锌是以提高金属的防锈性能为目的的表面处理工艺。随着钴酸盐纯化处理的进步，外观性能也有了很大的提高。
化学镀镍：化学镀镍的耐腐蚀性能、耐磨损性能提高，镀镍过程中不通电、无电解。适合使用在形状复杂、尺寸精度要求高的产品上。
发黑处理（表面氧化）：即碱性发黑处理，将金属置于碱性处理液中加热，金属本身起化学作用，在其表面形成黑色皮膜，皮膜具有防锈效果。
磷化处理：即磷酸盐处理。将金属浸入加温后的磷酸盐溶液中进行化学处理，使金属表面形成磷酸盐保护膜。
点击图片放大

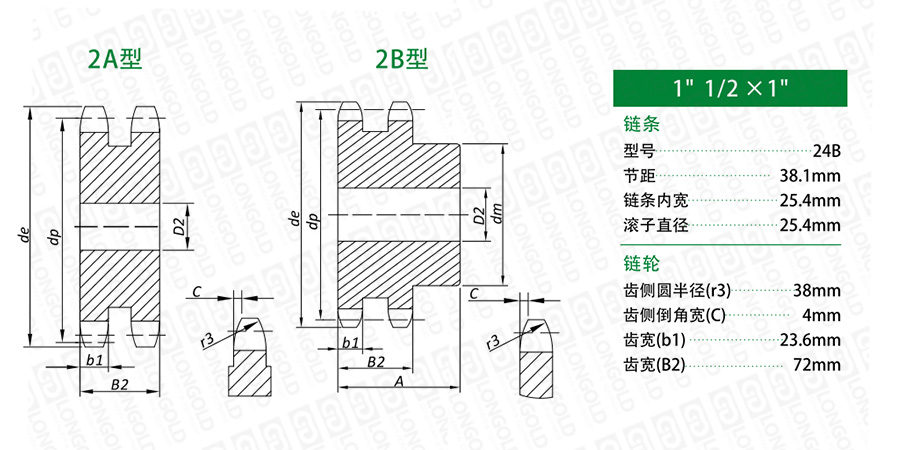

■链轮本体结构详见如上图
上图为24B-2 工艺孔链轮的结构图。
可根据客户的需求，定制链轮的齿数，详细请咨询隆德技术人员。
■链轮尺寸参数
齿数
外圆直径
节距圆直径
双排A型链轮型号
轴孔径
双排B型链轮型号
轴孔径
轮毂直径
轮毂长度
PDF图纸
DXF图纸
Z
de
dp
D1
D1
dm
A
mm
mm
mm
mm
mm
mm
8
115.00
99.55
LD24B-2A-8T
25.00
LD24B-2B-8T
25.00
58
95.00
9
126.40
111.40
LD24B-2A-9T
25.00
LD24B-2B-9T
25.00
70
95.00
10
138.00
123.29
LD24B-2A-10T
25.00
LD24B-2B-10T
25.00
80
95.00
11
150.00
135.21
LD24B-2A-11T
25.00
LD24B-2B-11T
25.00
90
100.00
12
162.00
147.22
LD24B-2A-12T
25.00
LD24B-2B-12T
25.00
102
100.00
13
174.20
159.18
LD24B-2A-13T
25.00
LD24B-2B-13T
25.00
114
100.00
14
186.20
171.22
LD24B-2A-14T
25.00
LD24B-2B-14T
25.00
128
100.00
15
198.20
183.26
LD24B-2A-15T
25.00
LD24B-2B-15T
25.00
132
100.00
16
210.30
195.30
LD24B-2A-16T
25.00
LD24B-2B-16T
25.00
*136
100.00
17
222.30
207.34
LD24B-2A-17T
25.00
LD24B-2B-17T
25.00
*136
100.00
18
234.30
219.42
LD24B-2A-18T
25.00
LD24B-2B-18T
25.00
*150
100.00
19
246.50
231.49
LD24B-2A-19T
25.00
LD24B-2B-19T
25.00
*160
100.00
20
258.60
243.57
LD24B-2A-20T
25.00
LD24B-2B-20T
25.00
*160
100.00
21
270.60
255.65
LD24B-2A-21T
25.00
LD24B-2B-21T
25.00
*160
100.00
22
282.70
267.73
LD24B-2A-22T
25.00
LD24B-2B-22T
25.00
*160
100.00
23
294.80
279.80
LD24B-2A-23T
25.00
LD24B-2B-23T
25.00
*160
100.00
24
306.80
291.88
LD24B-2A-24T
25.00
LD24B-2B-24T
25.00
*160
100.00
25
319.00
304.00
LD24B-2A-25T
25.00
LD24B-2B-25T
25.00
*160
100.00
26
331.00
316.08
LD24B-2A-26T
30.00
LD24B-2B-26T
30.00
*160
100.00
27
343.20
328.19
LD24B-2A-27T
30.00
LD24B-2B-27T
30.00
*160
100.00
28
355.20
340.27
LD24B-2A-28T
30.00
LD24B-2B-28T
30.00
*160
100.00
29
367.30
352.38
LD24B-2A-29T
30.00
LD24B-2B-29T
30.00
*160
100.00
30
379.50
364.50
LD24B-2A-30T
30.00
LD24B-2B-30T
30.00
*160
100.00
31
391.60
376.62
LD24B-2A-31T
30.00
LD24B-2B-31T
30.00
*160
100.00
32
403.70
388.69
LD24B-2A-32T
30.00
LD24B-2B-32T
30.00
*160
100.00
33
415.80
400.81
LD24B-2A-33T
30.00
LD24B-2B-33T
30.00
*160
100.00
34
427.80
412.93
LD24B-2A-34T
30.00
LD24B-2B-34T
30.00
*160
100.00
35
440.00
425.04
LD24B-2A-35T
30.00
LD24B-2B-35T
30.00
*160
100.00
36
452.00
437.16
LD24B-2A-36T
30.00
LD24B-2B-36T
30.00
*160
100.00
37
464.20
449.27
LD24B-2A-37T
30.00
LD24B-2B-37T
30.00
*160
100.00
38
476.20
461.39
LD24B-2A-38T
30.00
LD24B-2B-38T
30.00
*160
100.00
39
488.50
473.50
LD24B-2A-39T
30.00
LD24B-2B-39T
30.00
*160
100.00
40
500.60
485.62
LD24B-2A-40T
30.00
LD24B-2B-40T
30.00
*160
100.00
41
512.60
497.72
LD24B-2A-41T
40.00
LD24B-2B-41T
30.00
*180
100.00
42
524.70
509.83
LD24B-2A-42T
40.00
LD24B-2B-42T
30.00
*180
100.00
43
536.80
521.95
LD24B-2A-43T
40.00
LD24B-2B-43T
30.00
*180
100.00
44
549.00
534.07
LD24B-2A-44T
40.00
LD24B-2B-44T
30.00
*180
100.00
45
561.20
546.19
LD24B-2A-45T
40.00
LD24B-2B-45T
30.00
*180
100.00
46
573.30
558.30
LD24B-2A-46T
40.00
LD24B-2B-46T
30.00
*180
100.00
47
585.40
570.42
LD24B-2A-47T
40.00
LD24B-2B-47T
30.00
*180
100.00
48
597.40
582.54
LD24B-2A-48T
40.00
LD24B-2B-48T
30.00
*180
100.00
49
609.50
594.66
LD24B-2A-49T
40.00
LD24B-2B-49T
30.00
*180
100.00
50
621.70
606.78
LD24B-2A-50T
40.00
LD24B-2B-50T
30.00
*180
100.00
51
633.80
618.90
LD24B-2A-51T
40.00
LD24B-2B-51T
30.00
*180
110.00
52
646.00
631.01
LD24B-2A-52T
40.00
LD24B-2B-52T
30.00
*180
110.00
53
658.00
643.13
LD24B-2A-53T
40.00
LD24B-2B-53T
30.00
*180
110.00
54
670.20
655.28
LD24B-2A-54T
40.00
LD24B-2B-54T
30.00
*180
110.00
55
682.30
667.40
LD24B-2A-55T
40.00
LD24B-2B-55T
30.00
*180
110.00
56
694.40
679.51
LD24B-2A-56T
40.00
LD24B-2B-56T
30.00
*180
110.00
57
706.50
691.63
LD24B-2A-57T
40.00
LD24B-2B-57T
30.00
*180
110.00
58
718.60
703.74
LD24B-2A-58T
40.00
LD24B-2B-58T
30.00
*180
110.00
59
730.70
715.86
LD24B-2A-59T
40.00
LD24B-2B-59T
30.00
*180
110.00
60
742.80
727.97
LD24B-2A-60T
40.00
LD24B-2B-60T
30.00
*180
110.00
62
767.20
752.24
LD24B-2A-62T
40.00
LD24B-2B-62T
30.00
*180
110.00
64
791.30
776.48
LD24B-2A-64T
40.00
LD24B-2B-64T
30.00
*200
110.00
65
803.40
788.59
LD24B-2A-65T
40.00
LD24B-2B-65T
30.00
*200
110.00
66
815.60
800.71
LD24B-2A-66T
40.00
LD24B-2B-66T
30.00
*200
120.00
68
839.80
824.98
LD24B-2A-68T
40.00
LD24B-2B-68T
30.00
*200
120.00
70
864.20
849.21
LD24B-2A-70T
40.00
LD24B-2B-70T
30.00
*200
120.00
72
888.40
873.48
LD24B-2A-72T
40.00
LD24B-2B-72T
30.00
*200
120.00
75
924.80
909.83
LD24B-2A-75T
40.00
LD24B-2B-75T
30.00
*200
120.00
76
936.90
921.98
LD24B-2A-76T
40.00
LD24B-2B-76T
30.00
*200
120.00
80
985.40
970.44
LD24B-2A-80T
40.00
LD24B-2B-80T
30.00
*200
120.00
85
1046.00
1031.10
LD24B-2A-85T
40.00
LD24B-2B-85T
30.00
*200
120.00
90
1167.30
1152.33
LD24B-2A-90T
40.00
LD24B-2B-90T
30.00
*200
120.00
注：*表示轮毂为焊接。
|
LD24B |
- |
2A |
- |
16T |
Q |
|
（1） |
|
（2） |
|
（3） |
（4） |
（1）链号
（2）链轮类型
（3）链轮齿数
（4）Q：齿端硬化规格
|
类型 |
1A型 |
1B 型 |
1C 型 |
2A型 |
2B型 |
2C型 |
3A型 |
3B型 |
3C型 |
SD型 |
|
说明 |
单排 |
单排 |
单排 |
双排 |
双排 |
双排 |
三排 |
三排 |
三排 |
双排 |
|
图示 |
|
|
|
|
|
|
|
|
|
|
