06B-3 工艺孔链轮

欧标三排工艺孔链轮，是按照DIN标准制造的链轮，链轮轴孔为工艺孔，工艺孔可以用于多种目的，例如减轻链轮重量、便于安装和拆卸、方便加工制造等。链轮为三排齿，配用LD06B-3三排链条，可根据客户需求追加工轴孔部。

应用领域

汽车生产

产品手册索取

产品特点

工艺特点
齿部规格
安装要求
注意事项
表面处理方式

采用优质碳素结构钢进行冲压成型。

表面进行了喷吵、电镀处理。

采用先进的铣齿加工工艺，使齿形更精确。

链轮整体进行了调质热处理，极大地提高了其综合机械性能，使链轮的耐磨性显著提高。

齿部硬化：需要提高齿端强度和磨损寿命的场合，推荐使用齿端硬化链轮。各个尺寸小齿数的机械用碳素钢轮毂切削规格，齿端部均实施硬化处理。

齿部无硬化：齿端不实施硬化处理。链轮大齿数范围的齿端均为无硬化规格。

正确选用链轮型号。

检查安装传动链轮的位置状态是否良好，否则须检修或更换相关件。

按正确方法将主、从动链轮安装到位，且锁紧紧固件使其达到规定力矩要求。

装上链条并调整好松紧度后，检查链条与链轮配合是否顺畅、共面，且与链罩无干涉。

从动链轮应有张紧装置。

链轮和链条最好同时更换，若只更换其中之一，会加剧双方的磨损。

由于主动链轮转速高、齿数少，在相同条件下，比从动轮磨损快些，属正常情况。

要定期地清洁及润滑传动链条、传动链轮，以提高其使用寿命。

镀锌：镀锌是以提高金属的防锈性能为目的的表面处理工艺。随着钴酸盐纯化处理的进步，外观性能也有了很大的提高。

化学镀镍：化学镀镍的耐腐蚀性能、耐磨损性能提高，镀镍过程中不通电、无电解。适合使用在形状复杂、尺寸精度要求高的产品上。

发黑处理（表面氧化）：即碱性发黑处理，将金属置于碱性处理液中加热，金属本身起化学作用，在其表面形成黑色皮膜，皮膜具有防锈效果。

磷化处理：即磷酸盐处理。将金属浸入加温后的磷酸盐溶液中进行化学处理，使金属表面形成磷酸盐保护膜。

技术参数

点击图片放大

■链轮本体结构详见如上图

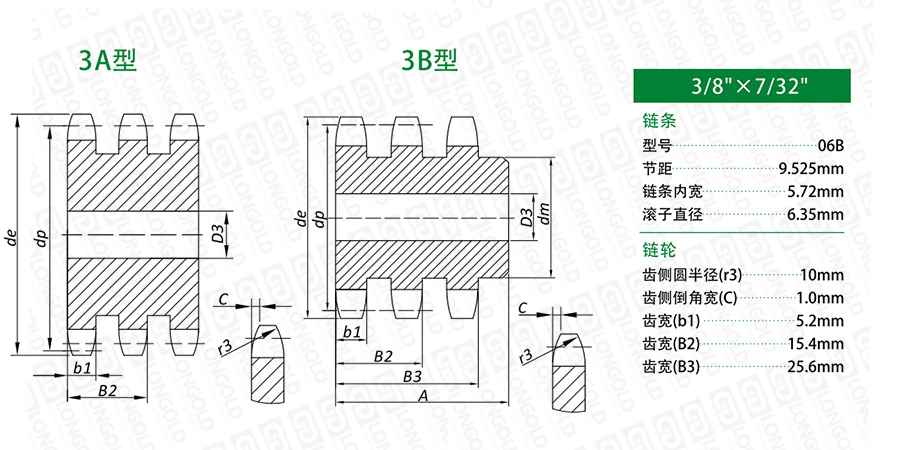

上图为06B-3 工艺孔链轮的结构图。

可根据客户的需求，定制链轮的齿数，详细请咨询隆德技术人员。

■链轮尺寸参数

齿数	外圆直径	节距圆直径	三排A型链轮型号	轴孔径	三排B型链轮型号	轴孔径	轮毂直径	轮毂长度	PDF图纸	DXF图纸
齿数	外圆直径	节距圆直径		轴孔径		轴孔径	轮毂直径	轮毂长度
Z	de	dp		D1		D1	dm	A
Z	mm	mm		mm		mm	mm	mm
8	28.00	24.89	LD06B-3A-8T	8.00	LD06B-3B-8T	8.00	15	32.00	请咨询	请咨询
9	31.00	27.85	LD06B-3A-9T	8.00	LD06B-3B-9T	8.00	18	32.00
10	34.00	30.82	LD06B-3A-10T	10.00	LD06B-3B-10T	10.00	20	32.00
11	37.00	33.80	LD06B-3A-11T	10.00	LD06B-3B-11T	10.00	22	35.00
12	40.00	36.80	LD06B-3A-12T	10.00	LD06B-3B-12T	10.00	25	35.00
13	43.00	39.79	LD06B-3A-13T	10.00	LD06B-3B-13T	10.00	28	35.00
14	46.30	42.80	LD06B-3A-14T	12.00	LD06B-3B-14T	12.00	31	35.00
15	49.30	45.81	LD06B-3A-15T	12.00	LD06B-3B-15T	12.00	34	35.00
16	52.30	48.82	LD06B-3A-16T	12.00	LD06B-3B-16T	12.00	37	35.00
17	55.30	51.83	LD06B-3A-17T	12.00	LD06B-3B-17T	12.00	40	35.00
18	58.30	54.85	LD06B-3A-18T	12.00	LD06B-3B-18T	12.00	43	35.00
19	61.30	57.87	LD06B-3A-19T	12.00	LD06B-3B-19T	12.00	46	35.00
20	64.30	60.89	LD06B-3A-20T	12.00	LD06B-3B-20T	12.00	49	35.00
21	68.00	63.91	LD06B-3A-21T	14.00	LD06B-3B-21T	14.00	52	40.00
22	71.00	66.93	LD06B-3A-22T	14.00	LD06B-3B-22T	14.00	55	40.00
23	73.50	69.95	LD06B-3A-23T	14.00	LD06B-3B-23T	14.00	58	40.00
24	77.00	72.97	LD06B-3A-24T	14.00	LD06B-3B-24T	14.00	61	40.00
25	80.00	76.02	LD06B-3A-25T	14.00	LD06B-3B-25T	14.00	64	40.00
26	83.00	79.02	LD06B-3A-26T	14.00	LD06B-3B-26T	14.00	67	40.00
27	86.00	82.02	LD06B-3A-27T	14.00	LD06B-3B-27T	14.00	70	40.00
28	89.00	85.07	LD06B-3A-28T	14.00	LD06B-3B-28T	14.00	73	40.00
29	92.00	88.09	LD06B-3A-29T	14.00	LD06B-3B-29T	14.00	76	40.00
30	94.70	91.12	LD06B-3A-30T	14.00	LD06B-3B-30T	14.00	79	40.00
31	98.30	94.15	LD06B-3A-31T	16.00	LD06B-3B-31T	16.00	80	40.00
32	101.30	97.17	LD06B-3A-32T	16.00	LD06B-3B-32T	16.00	80	40.00
33	104.30	100.20	LD06B-3A-33T	16.00	LD06B-3B-33T	16.00	80	40.00
34	107.30	103.23	LD06B-3A-34T	16.00	LD06B-3B-34T	16.00	85	40.00
35	110.40	106.26	LD06B-3A-35T	16.00	LD06B-3B-35T	16.00	85	40.00
36	113.40	109.29	LD06B-3A-36T	16.00	LD06B-3B-36T	16.00	90	40.00
37	116.40	112.32	LD06B-3A-37T	16.00	LD06B-3B-37T	16.00	90	40.00
38	119.50	115.35	LD06B-3A-38T	16.00	LD06B-3B-38T	16.00	90	40.00
39	122.50	118.37	LD06B-3A-39T	16.00	LD06B-3B-39T	16.00	90	40.00
40	125.50	121.40	LD06B-3A-40T	16.00	LD06B-3B-40T	16.00	90	40.00
41	128.50	124.43	LD06B-3A-41T	16.00	LD06B-3B-41T	16.00	90	56.00
42	131.60	127.46	LD06B-3A-42T	16.00	LD06B-3B-42T	16.00	90	56.00
43	134.60	130.49	LD06B-3A-43T	16.00	LD06B-3B-43T	16.00	90	56.00
44	137.60	133.52	LD06B-3A-44T	16.00	LD06B-3B-44T	16.00	90	56.00
45	140.70	136.55	LD06B-3A-45T	16.00	LD06B-3B-45T	16.00	90	56.00
46	143.70	139.58	LD06B-3A-46T	16.00	LD06B-3B-46T	16.00	90	56.00
47	146.70	142.61	LD06B-3A-47T	16.00	LD06B-3B-47T	16.00	90	56.00
48	149.70	145.64	LD06B-3A-48T	16.00	LD06B-3B-48T	16.00	90	56.00
49	152.70	148.66	LD06B-3A-49T	16.00	LD06B-3B-49T	16.00	90	56.00
50	155.70	151.69	LD06B-3A-50T	16.00	LD06B-3B-50T	16.00	90	56.00
51	158.70	154.72	LD06B-3A-51T	20.00	LD06B-3B-51T	16.00	90	56.00
52	161.80	157.75	LD06B-3A-52T	20.00	LD06B-3B-52T	16.00	90	56.00
53	164.80	160.78	LD06B-3A-53T	20.00	LD06B-3B-53T	16.00	90	56.00
54	167.80	163.82	LD06B-3A-54T	20.00	LD06B-3B-54T	16.00	90	56.00
55	170.80	166.85	LD06B-3A-55T	20.00	LD06B-3B-55T	16.00	90	56.00
56	173.80	169.88	LD06B-3A-56T	20.00	LD06B-3B-56T	16.00	90	56.00
57	176.90	172.91	LD06B-3A-57T	20.00	LD06B-3B-57T	16.00	90	56.00
58	179.90	175.93	LD06B-3A-58T	20.00	LD06B-3B-58T	16.00	90	56.00
59	183.00	178.96	LD06B-3A-59T	20.00	LD06B-3B-59T	16.00	90	56.00
60	186.00	181.99	LD06B-3A-60T	20.00	LD06B-3B-60T	16.00	90	56.00
62	192.10	188.06	LD06B-3A-62T	20.00	LD06B-3B-62T	16.00	90	56.00
64	198.20	194.12	LD06B-3A-64T	20.00	LD06B-3B-64T	16.00	90	56.00
65	201.60	197.15	LD06B-3A-65T	20.00	LD06B-3B-65T	16.00	*90	56.00
66	204.60	200.18	LD06B-3A-66T	25.00	LD06B-3B-66T	16.00	*90	56.00
68	210.70	206.24	LD06B-3A-68T	25.00	LD06B-3B-68T	16.00	*90	56.00
70	216.70	212.30	LD06B-3A-70T	25.00	LD06B-3B-70T	16.00	*90	56.00
72	222.80	218.37	LD06B-3A-72T	25.00	LD06B-3B-72T	16.00	*90	56.00
75	231.90	227.46	LD06B-3A-75T	25.00	LD06B-3B-75T	16.00	*90	56.00
76	234.90	230.49	LD06B-3A-76T	25.00	LD06B-3B-76T	16.00	*90	56.00
78	241.00	236.55	LD06B-3A-78T	25.00	LD06B-3B-78T	16.00	*90	56.00
80	247.10	242.61	LD06B-3A-80T	25.00	LD06B-3B-80T	16.00	*90	56.00
85	262.20	257.77	LD06B-3A-85T	25.00	LD06B-3B-85T	16.00	*90	56.00
90	277.40	272.93	LD06B-3A-90T	25.00	LD06B-3B-90T	16.00	*90	56.00
95	292.50	288.08	LD06B-3A-95T	25.00	LD06B-3B-95T	16.00	*90	56.00
100	307.70	303.25	LD06B-3A-100T	25.00	LD06B-3B-100T	16.00	*90	56.00
110	338.00	333.55	LD06B-3A-110T	25.00	LD06B-3B-110T	16.00	*90	56.00
114	349.50	345.68	LD06B-3A-114T	25.00	LD06B-3B-114T	16.00	*90	56.00
120	368.30	363.86	LD06B-3A-120T	25.00	LD06B-3B-120T	16.00	*90	56.00
125	383.50	379.02	LD06B-3A-125T	25.00	LD06B-3B-125T	16.00	*90	56.00

注：*表示轮毂为焊接。

型号表示例

LD06B	-	3A	-	10T	Q
（1）		（2）		（3）	（4）

（1）链号

（2）链轮类型

（3）链轮齿数

（4）Q：齿端硬化规格

链轮的类型

类型	1A型	1B 型	1C 型	2A型	2B型	2C型	3A型	3B型	3C型	SD型
说明	单排片式	单排单侧轮毂	单排双侧轮毂	双排片式	双排单侧轮毂	双排双侧轮毂	三排片式	三排单侧轮毂	三排双侧轮毂	双排双向驱动

图示
