采用优质碳素结构钢进行冲压成型。
表面进行了喷吵、电镀处理。
采用先进的铣齿加工工艺，使齿形更精确。
链轮整体进行了调质热处理，极大地提高了其综合机械性能，使链轮的耐磨性显著提高。
齿部硬化：需要提高齿端强度和磨损寿命的场合，推荐使用齿端硬化链轮。各个尺寸小齿数的机械用碳素钢轮毂切削规格，齿端部均实施硬化处理。
齿部无硬化：齿端不实施硬化处理。链轮大齿数范围的齿端均为无硬化规格。
正确选用链轮型号。
检查安装传动链轮的位置状态是否良好，否则须检修或更换相关件。
按正确方法将主、从动链轮安装到位，且锁紧紧固件使其达到规定力矩要求。
装上链条并调整好松紧度后，检查链条与链轮配合是否顺畅、共面，且与链罩无干涉。
从动链轮应有张紧装置。
链轮和链条最好同时更换，若只更换其中之一，会加剧双方的磨损。
由于主动链轮转速高、齿数少，在相同条件下，比从动轮磨损快些，属正常情况。
要定期地清洁及润滑传动链条、传动链轮，以提高其使用寿命。
镀锌：镀锌是以提高金属的防锈性能为目的的表面处理工艺。随着钴酸盐纯化处理的进步，外观性能也有了很大的提高。
化学镀镍：化学镀镍的耐腐蚀性能、耐磨损性能提高，镀镍过程中不通电、无电解。适合使用在形状复杂、尺寸精度要求高的产品上。
发黑处理（表面氧化）：即碱性发黑处理，将金属置于碱性处理液中加热，金属本身起化学作用，在其表面形成黑色皮膜，皮膜具有防锈效果。
磷化处理：即磷酸盐处理。将金属浸入加温后的磷酸盐溶液中进行化学处理，使金属表面形成磷酸盐保护膜。
点击图片放大

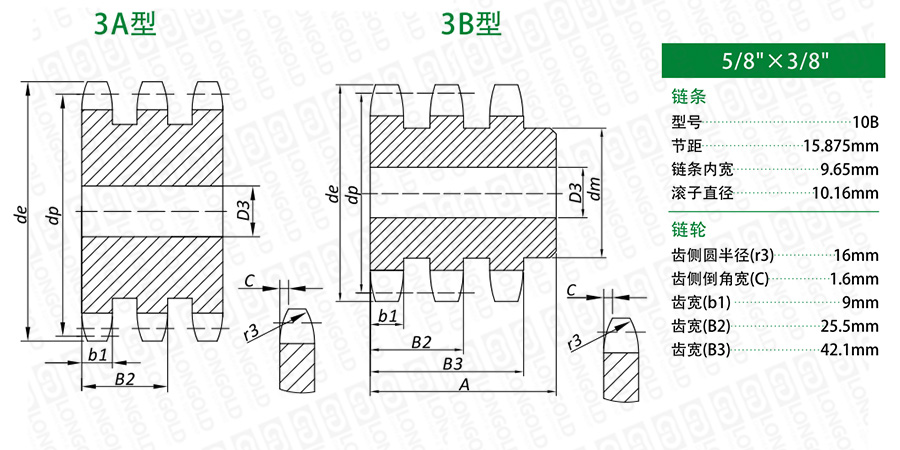

■链轮本体结构详见如上图
上图为10B-3 工艺孔链轮的结构图。
可根据客户的需求，定制链轮的齿数，详细请咨询隆德技术人员。
■链轮尺寸参数
齿数
外圆直径
节距圆直径
三排A型链轮型号
轴孔径
三排B型链轮型号
轴孔径
轮毂直径
轮毂长度
PDF图纸
DXF图纸
Z
de
dp
D1
D1
dm
A
mm
mm
mm
mm
mm
mm
8
47.00
41.48
LD10B-3A-8T
10.00
LD10B-3B-8T
12.00
25
40.00
9
52.60
46.42
LD10B-3A-9T
10.00
LD10B-3B-9T
12.00
30
40.00
10
57.50
51.37
LD10B-3A-10T
10.00
LD10B-3B-10T
12.00
35
40.00
11
63.00
56.34
LD10B-3A-11T
10.00
LD10B-3B-11T
14.00
39
40.00
12
68.00
61.34
LD10B-3A-12T
10.00
LD10B-3B-12T
14.00
44
40.00
13
73.00
66.32
LD10B-3A-13T
10.00
LD10B-3B-13T
14.00
49
40.00
14
78.00
71.34
LD10B-3A-14T
10.00
LD10B-3B-14T
14.00
54
40.00
15
83.00
76.36
LD10B-3A-15T
12.00
LD10B-3B-15T
14.00
59
40.00
16
88.00
81.37
LD10B-3A-16T
12.00
LD10B-3B-16T
16.00
64
45.00
17
93.00
86.39
LD10B-3A-17T
12.00
LD10B-3B-17T
16.00
69
45.00
18
98.30
91.42
LD10B-3A-18T
12.00
LD10B-3B-18T
16.00
74
45.00
19
103.30
96.45
LD10B-3A-19T
12.00
LD10B-3B-19T
16.00
79
45.00
20
108.40
101.49
LD10B-3A-20T
12.00
LD10B-3B-20T
16.00
84
45.00
21
113.40
106.52
LD10B-3A-21T
16.00
LD10B-3B-21T
16.00
85
45.00
22
118.00
111.55
LD10B-3A-22T
16.00
LD10B-3B-22T
16.00
90
45.00
23
123.50
116.58
LD10B-3A-23T
16.00
LD10B-3B-23T
16.00
95
45.00
24
128.30
121.62
LD10B-3A-24T
16.00
LD10B-3B-24T
16.00
100
45.00
25
134.00
126.66
LD10B-3A-25T
16.00
LD10B-3B-25T
16.00
105
45.00
26
139.00
131.70
LD10B-3A-26T
16.00
LD10B-3B-26T
20.00
110
45.00
27
144.00
136.75
LD10B-3A-27T
16.00
LD10B-3B-27T
20.00
110
45.00
28
148.70
141.78
LD10B-3A-28T
16.00
LD10B-3B-28T
20.00
115
45.00
29
153.80
146.83
LD10B-3A-29T
16.00
LD10B-3B-29T
20.00
115
45.00
30
158.80
151.87
LD10B-3A-30T
16.00
LD10B-3B-30T
20.00
120
45.00
31
163.90
156.92
LD10B-3A-31T
20.00
LD10B-3B-31T
20.00
120
45.00
32
168.90
161.95
LD10B-3A-32T
20.00
LD10B-3B-32T
20.00
120
45.00
33
174.50
167.00
LD10B-3A-33T
20.00
LD10B-3B-33T
20.00
120
45.00
34
179.00
172.05
LD10B-3A-34T
20.00
LD10B-3B-34T
20.00
120
45.00
35
184.10
177.10
LD10B-3A-35T
20.00
LD10B-3B-35T
20.00
120
45.00
36
189.10
182.15
LD10B-3A-36T
20.00
LD10B-3B-36T
20.00
120
45.00
37
194.20
187.20
LD10B-3A-37T
20.00
LD10B-3B-37T
20.00
120
45.00
38
199.20
192.24
LD10B-3A-38T
20.00
LD10B-3B-38T
20.00
120
45.00
39
204.20
197.29
LD10B-3A-39T
20.00
LD10B-3B-39T
20.00
120
45.00
40
209.30
202.34
LD10B-3A-40T
20.00
LD10B-3B-40T
20.00
120
45.00
41
214.80
207.38
LD10B-3A-41T
20.00
LD10B-3B-41T
20.00
*120
50.00
42
219.90
212.43
LD10B-3A-42T
20.00
LD10B-3B-42T
20.00
*120
50.00
43
224.90
217.48
LD10B-3A-43T
20.00
LD10B-3B-43T
20.00
*120
50.00
44
230.00
222.53
LD10B-3A-44T
20.00
LD10B-3B-44T
20.00
*120
50.00
45
235.00
227.58
LD10B-3A-45T
20.00
LD10B-3B-45T
20.00
*120
50.00
46
240.10
232.63
LD10B-3A-46T
25.00
LD10B-3B-46T
20.00
*120
50.00
47
245.10
237.68
LD10B-3A-47T
25.00
LD10B-3B-47T
20.00
*120
50.00
48
250.20
242.73
LD10B-3A-48T
25.00
LD10B-3B-48T
20.00
*120
50.00
49
255.20
247.78
LD10B-3A-49T
25.00
LD10B-3B-49T
20.00
*120
50.00
50
260.30
252.82
LD10B-3A-50T
25.00
LD10B-3B-50T
20.00
*120
50.00
51
265.30
257.87
LD10B-3A-51T
25.00
LD10B-3B-51T
20.00
*120
50.00
52
270.40
262.92
LD10B-3A-52T
25.00
LD10B-3B-52T
20.00
*120
50.00
53
275.40
267.97
LD10B-3A-53T
25.00
LD10B-3B-53T
20.00
*120
50.00
54
280.50
273.03
LD10B-3A-54T
25.00
LD10B-3B-54T
20.00
*120
50.00
55
285.50
278.08
LD10B-3A-55T
25.00
LD10B-3B-55T
20.00
*120
50.00
56
290.60
283.13
LD10B-3A-56T
25.00
LD10B-3B-56T
20.00
*120
50.00
57
296.00
288.18
LD10B-3A-57T
25.00
LD10B-3B-57T
20.00
*120
50.00
58
300.70
293.23
LD10B-3A-58T
25.00
LD10B-3B-58T
20.00
*120
57.00
59
305.70
298.28
LD10B-3A-59T
25.00
LD10B-3B-59T
20.00
*120
57.00
60
310.80
303.33
LD10B-3A-60T
25.00
LD10B-3B-60T
20.00
*120
57.00
62
321.40
313.43
LD10B-3A-62T
25.00
LD10B-3B-62T
20.00
*120
57.00
64
331.50
323.53
LD10B-3A-64T
25.00
LD10B-3B-64T
20.00
*120
57.00
65
336.50
328.58
LD10B-3A-65T
25.00
LD10B-3B-65T
20.00
*120
57.00
66
341.60
333.64
LD10B-3A-66T
25.00
LD10B-3B-66T
20.00
*120
57.00
68
351.70
343.74
LD10B-3A-68T
25.00
LD10B-3B-68T
20.00
*120
57.00
70
361.80
353.84
LD10B-3A-70T
25.00
LD10B-3B-70T
20.00
*120
57.00
72
371.90
363.94
LD10B-3A-72T
25.00
LD10B-3B-72T
20.00
*120
57.00
75
387.10
379.10
LD10B-3A-75T
25.00
LD10B-3B-75T
20.00
*120
57.00
76
392.10
384.15
LD10B-3A-76T
25.00
LD10B-3B-76T
20.00
*120
57.00
78
402.20
394.25
LD10B-3A-78T
25.00
LD10B-3B-78T
20.00
*120
57.00
80
412.30
404.36
LD10B-3A-80T
25.00
LD10B-3B-80T
20.00
*130
57.00
85
437.60
429.62
LD10B-3A-85T
30.00
LD10B-3B-85T
20.00
*130
58.00
90
462.80
454.88
LD10B-3A-90T
30.00
LD10B-3B-90T
20.00
*130
58.00
95
488.50
480.14
LD10B-3A-95T
30.00
LD10B-3B-95T
20.00
*130
58.00
100
513.40
505.40
LD10B-3A-100T
30.00
LD10B-3B-100T
20.00
*130
58.00
110
563.90
555.92
LD10B-3A-110T
30.00
LD10B-3B-110T
20.00
*130
58.00
114
584.10
576.13
LD10B-3A-114T
30.00
LD10B-3B-114T
20.00
*130
58.00
120
614.40
606.45
LD10B-3A-120T
30.00
LD10B-3B-120T
20.00
*130
58.00
125
639.70
631.51
LD10B-3A-125T
30.00
LD10B-3B-125T
20.00
*130
58.00
注：*表示轮毂为焊接。
|
LD10B |
- |
3A |
- |
12T |
Q |
|
（1） |
|
（2） |
|
（3） |
（4） |
（1）链号
（2）链轮类型
（3）链轮齿数
（4）Q：齿端硬化规格
|
类型 |
1A型 |
1B 型 |
1C 型 |
2A型 |
2B型 |
2C型 |
3A型 |
3B型 |
3C型 |
SD型 |
|
说明 |
单排 |
单排 |
单排 |
双排 |
双排 |
双排 |
三排 |
三排 |
三排 |
双排 |
|
图示 |
|
|
|
|
|
|
|
|
|
|
