采用优质碳素结构钢进行冲压成型。
表面进行了喷吵、电镀处理。
采用先进的铣齿加工工艺，使齿形更精确。
链轮整体进行了调质热处理，极大地提高了其综合机械性能，使链轮的耐磨性显著提高。
齿部硬化：需要提高齿端强度和磨损寿命的场合，推荐使用齿端硬化链轮。各个尺寸小齿数的机械用碳素钢轮毂切削规格，齿端部均实施硬化处理。
齿部无硬化：齿端不实施硬化处理。链轮大齿数范围的齿端均为无硬化规格。
正确选用链轮型号。
检查安装传动链轮的位置状态是否良好，否则须检修或更换相关件。
按正确方法将主、从动链轮安装到位，且锁紧紧固件使其达到规定力矩要求。
装上链条并调整好松紧度后，检查链条与链轮配合是否顺畅、共面，且与链罩无干涉。
从动链轮应有张紧装置。
链轮和链条最好同时更换，若只更换其中之一，会加剧双方的磨损。
由于主动链轮转速高、齿数少，在相同条件下，比从动轮磨损快些，属正常情况。
要定期地清洁及润滑传动链条、传动链轮，以提高其使用寿命。
镀锌：镀锌是以提高金属的防锈性能为目的的表面处理工艺。随着钴酸盐纯化处理的进步，外观性能也有了很大的提高。
化学镀镍：化学镀镍的耐腐蚀性能、耐磨损性能提高，镀镍过程中不通电、无电解。适合使用在形状复杂、尺寸精度要求高的产品上。
发黑处理（表面氧化）：即碱性发黑处理，将金属置于碱性处理液中加热，金属本身起化学作用，在其表面形成黑色皮膜，皮膜具有防锈效果。
磷化处理：即磷酸盐处理。将金属浸入加温后的磷酸盐溶液中进行化学处理，使金属表面形成磷酸盐保护膜。
点击图片放大

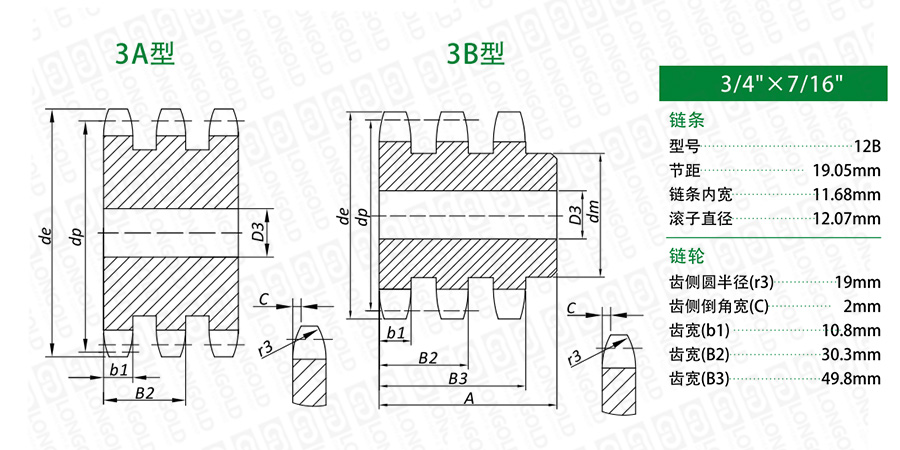

■链轮本体结构详见如上图
上图为12B-3 工艺孔链轮的结构图。
可根据客户的需求，定制链轮的齿数，详细请咨询隆德技术人员。
■链轮尺寸参数
齿数
外圆直径
节距圆直径
三排A型链轮型号
轴孔径
三排B型链轮型号
轴孔径
轮毂直径
轮毂长度
PDF图纸
DXF图纸
Z
de
dp
D1
D1
dm
A
mm
mm
mm
mm
mm
mm
8
57.60
49.78
LD12B-3A-8T
12.00
LD12B-3B-8T
16.00
31
65.00
9
62.0
55.70
LD12B-3A-9T
12.00
LD12B-3B-9T
16.00
37
65.00
10
69.0
61.64
LD12B-3A-10T
12.00
LD12B-3B-10T
16.00
42
65.00
11
75.0
67.61
LD12B-3A-11T
16.00
LD12B-3B-11T
20.00
47
70.00
12
81.50
73.61
LD12B-3A-12T
16.00
LD12B-3B-12T
20.00
53
70.00
13
87.50
79.59
LD12B-3A-13T
16.00
LD12B-3B-13T
20.00
59
70.00
14
93.60
85.61
LD12B-3A-14T
16.00
LD12B-3B-14T
20.00
65
70.00
15
99.80
91.63
LD12B-3A-15T
16.00
LD12B-3B-15T
20.00
71
70.00
16
105.50
97.65
LD12B-3A-16T
16.00
LD12B-3B-16T
20.00
77
70.00
17
111.50
103.67
LD12B-3A-17T
16.00
LD12B-3B-17T
20.00
83
70.00
18
118.0
109.71
LD12B-3A-18T
16.00
LD12B-3B-18T
20.00
89
70.00
19
124.20
115.75
LD12B-3A-19T
16.00
LD12B-3B-19T
20.00
95
70.00
20
129.70
121.78
LD12B-3A-20T
16.00
LD12B-3B-20T
20.00
100
70.00
21
136.0
127.82
LD12B-3A-21T
20.00
LD12B-3B-21T
20.00
100
70.00
22
141.0
133.86
LD12B-3A-22T
20.00
LD12B-3B-22T
20.00
100
70.00
23
149.0
139.90
LD12B-3A-23T
20.00
LD12B-3B-23T
20.00
110
70.00
24
153.90
145.94
LD12B-3A-24T
20.00
LD12B-3B-24T
20.00
110
70.00
25
160.0
152.00
LD12B-3A-25T
20.00
LD12B-3B-25T
20.00
120
70.00
26
165.90
158.04
LD12B-3A-26T
20.00
LD12B-3B-26T
20.00
120
70.00
27
172.30
164.09
LD12B-3A-27T
20.00
LD12B-3B-27T
20.00
120
70.00
28
178.0
170.13
LD12B-3A-28T
20.00
LD12B-3B-28T
20.00
120
70.00
29
184.10
176.19
LD12B-3A-29T
20.00
LD12B-3B-29T
20.00
120
70.00
30
190.50
182.25
LD12B-3A-30T
20.00
LD12B-3B-30T
20.00
120
70.00
31
196.30
188.31
LD12B-3A-31T
25.00
LD12B-3B-31T
25.00
130
70.00
32
203.30
194.35
LD12B-3A-32T
25.00
LD12B-3B-32T
25.00
130
70.00
33
209.30
200.40
LD12B-3A-33T
25.00
LD12B-3B-33T
25.00
130
70.00
34
214.60
206.46
LD12B-3A-34T
25.00
LD12B-3B-34T
25.00
130
70.00
35
221.00
212.52
LD12B-3A-35T
25.00
LD12B-3B-35T
25.00
130
70.00
36
226.80
218.58
LD12B-3A-36T
25.00
LD12B-3B-36T
25.00
130
70.00
37
232.90
224.64
LD12B-3A-37T
25.00
LD12B-3B-37T
25.00
130
70.00
38
239.00
230.69
LD12B-3A-38T
25.00
LD12B-3B-38T
25.00
130
70.00
39
245.10
236.75
LD12B-3A-39T
25.00
LD12B-3B-39T
25.00
130
70.00
40
251.30
242.81
LD12B-3A-40T
25.00
LD12B-3B-40T
25.00
130
70.00
41
257.30
248.86
LD12B-3A-41T
25.00
LD12B-3B-41T
25.00
*140
70.00
42
264.50
254.92
LD12B-3A-42T
25.00
LD12B-3B-42T
25.00
*140
70.00
43
270.50
260.98
LD12B-3A-43T
25.00
LD12B-3B-43T
25.00
*140
70.00
44
276.50
267.03
LD12B-3A-44T
25.00
LD12B-3B-44T
25.00
*140
70.00
45
282.50
273.09
LD12B-3A-45T
25.00
LD12B-3B-45T
25.00
*140
70.00
46
287.90
279.15
LD12B-3A-46T
25.00
LD12B-3B-46T
25.00
*140
70.00
47
294.00
285.21
LD12B-3A-47T
25.00
LD12B-3B-47T
25.00
*140
70.00
48
300.10
291.27
LD12B-3A-48T
25.00
LD12B-3B-48T
25.00
*140
70.00
49
306.20
297.33
LD12B-3A-49T
25.00
LD12B-3B-49T
25.00
*140
70.00
50
312.30
303.39
LD12B-3A-50T
25.00
LD12B-3B-50T
25.00
*140
70.00
51
318.40
309.45
LD12B-3A-51T
25.00
LD12B-3B-51T
25.00
*140
70.00
52
324.50
315.51
LD12B-3A-52T
25.00
LD12B-3B-52T
25.00
*140
70.00
53
330.50
321.57
LD12B-3A-53T
25.00
LD12B-3B-53T
25.00
*140
70.00
54
336.60
327.63
LD12B-3A-54T
25.00
LD12B-3B-54T
25.00
*140
70.00
55
342.70
333.69
LD12B-3A-55T
25.00
LD12B-3B-55T
25.00
*140
70.00
56
348.70
339.75
LD12B-3A-56T
30.00
LD12B-3B-56T
25.00
*140
70.00
57
355.40
345.81
LD12B-3A-57T
30.00
LD12B-3B-57T
25.00
*140
70.00
58
361.50
351.87
LD12B-3A-58T
30.00
LD12B-3B-58T
25.00
*140
70.00
59
367.50
357.93
LD12B-3A-59T
30.00
LD12B-3B-59T
25.00
*140
70.00
60
373.00
363.99
LD12B-3A-60T
30.00
LD12B-3B-60T
25.00
*140
70.00
62
385.10
376.12
LD12B-3A-62T
30.00
LD12B-3B-62T
25.00
*140
70.00
64
397.20
388.24
LD12B-3A-64T
30.00
LD12B-3B-64T
25.00
*140
70.00
65
403.20
394.30
LD12B-3A-65T
30.00
LD12B-3B-65T
25.00
*140
70.00
66
409.30
400.36
LD12B-3A-66T
30.00
LD12B-3B-66T
25.00
*140
70.00
68
421.40
412.49
LD12B-3A-68T
30.00
LD12B-3B-68T
25.00
*140
70.00
70
433.60
424.61
LD12B-3A-70T
30.00
LD12B-3B-70T
25.00
*140
70.00
72
447.00
436.73
LD12B-3A-72T
30.00
LD12B-3B-72T
25.00
*140
70.00
75
463.90
454.92
LD12B-3A-75T
30.00
LD12B-3B-75T
25.00
*140
70.00
76
469.90
460.98
LD12B-3A-76T
30.00
LD12B-3B-76T
25.00
*140
70.00
78
482.10
473.10
LD12B-3A-78T
30.00
LD12B-3B-78T
25.00
*140
70.00
80
494.20
485.23
LD12B-3A-80T
30.00
LD12B-3B-80T
25.00
*140
70.00
85
524.50
515.54
LD12B-3A-85T
30.00
LD12B-3B-85T
25.00
*140
70.00
90
554.80
545.85
LD12B-3A-90T
30.00
LD12B-3B-90T
25.00
*140
70.00
95
585.10
576.17
LD12B-3A-95T
30.00
LD12B-3B-95T
25.00
*140
70.00
100
615.40
606.48
LD12B-3A-100T
30.00
LD12B-3B-100T
25.00
*140
70.00
110
676.10
667.11
LD12B-3A-110T
30.00
LD12B-3B-110T
25.00
*140
70.00
114
700.60
691.36
LD12B-3A-114T
30.00
LD12B-3B-114T
25.00
*140
70.00
120
736.70
727.74
LD12B-3A-120T
30.00
LD12B-3B-120T
25.00
*140
70.00
125
767.00
758.06
LD12B-3A-125T
30.00
LD12B-3B-125T
25.00
*140
70.00
注：*表示轮毂为焊接。
|
LD12B |
- |
3A |
- |
16T |
Q |
|
（1） |
|
（2） |
|
（3） |
（4） |
（1）链号
（2）链轮类型
（3）链轮齿数
（4）Q：齿端硬化规格
|
类型 |
1A型 |
1B 型 |
1C 型 |
2A型 |
2B型 |
2C型 |
3A型 |
3B型 |
3C型 |
SD型 |
|
说明 |
单排 |
单排 |
单排 |
双排 |
双排 |
双排 |
三排 |
三排 |
三排 |
双排 |
|
图示 |
|
|
|
|
|
|
|
|
|
|
