16B-3 工艺孔链轮

欧标三排工艺孔链轮，是按照DIN标准制造的链轮，链轮轴孔为工艺孔，工艺孔可以用于多种目的，例如减轻链轮重量、便于安装和拆卸、方便加工制造等。链轮为三排齿，配用LD16B-3三排链条，可根据客户需求追加工轴孔部。

应用领域

汽车生产

产品手册索取

产品特点

工艺特点
齿部规格
安装要求
注意事项
表面处理方式

采用优质碳素结构钢进行冲压成型。

表面进行了喷吵、电镀处理。

采用先进的铣齿加工工艺，使齿形更精确。

链轮整体进行了调质热处理，极大地提高了其综合机械性能，使链轮的耐磨性显著提高。

齿部硬化：需要提高齿端强度和磨损寿命的场合，推荐使用齿端硬化链轮。各个尺寸小齿数的机械用碳素钢轮毂切削规格，齿端部均实施硬化处理。

齿部无硬化：齿端不实施硬化处理。链轮大齿数范围的齿端均为无硬化规格。

正确选用链轮型号。

检查安装传动链轮的位置状态是否良好，否则须检修或更换相关件。

按正确方法将主、从动链轮安装到位，且锁紧紧固件使其达到规定力矩要求。

装上链条并调整好松紧度后，检查链条与链轮配合是否顺畅、共面，且与链罩无干涉。

从动链轮应有张紧装置。

链轮和链条最好同时更换，若只更换其中之一，会加剧双方的磨损。

由于主动链轮转速高、齿数少，在相同条件下，比从动轮磨损快些，属正常情况。

要定期地清洁及润滑传动链条、传动链轮，以提高其使用寿命。

镀锌：镀锌是以提高金属的防锈性能为目的的表面处理工艺。随着钴酸盐纯化处理的进步，外观性能也有了很大的提高。

化学镀镍：化学镀镍的耐腐蚀性能、耐磨损性能提高，镀镍过程中不通电、无电解。适合使用在形状复杂、尺寸精度要求高的产品上。

发黑处理（表面氧化）：即碱性发黑处理，将金属置于碱性处理液中加热，金属本身起化学作用，在其表面形成黑色皮膜，皮膜具有防锈效果。

磷化处理：即磷酸盐处理。将金属浸入加温后的磷酸盐溶液中进行化学处理，使金属表面形成磷酸盐保护膜。

技术参数

点击图片放大

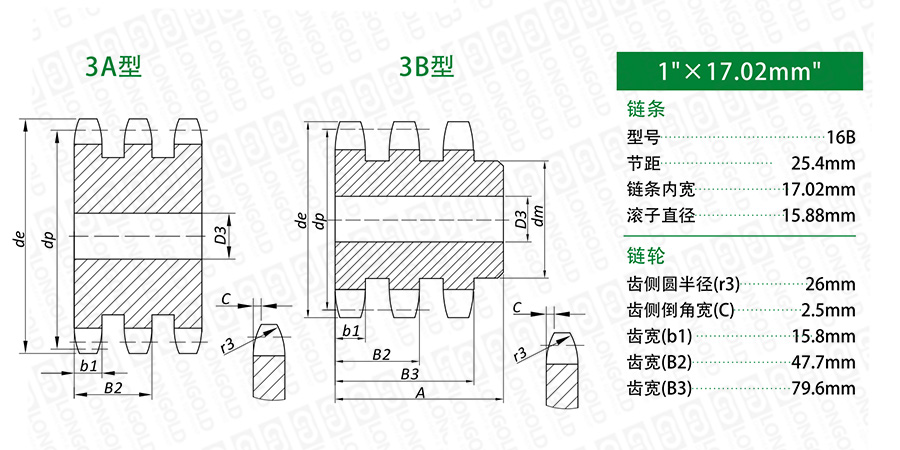

■链轮本体结构详见如上图

上图为16B-3 工艺孔链轮的结构图。

可根据客户的需求，定制链轮的齿数，详细请咨询隆德技术人员。

■链轮尺寸参数

齿数	外圆直径	节距圆直径	三排A型链轮型号	轴孔径	三排B型链轮型号	轴孔径	轮毂直径	轮毂长度	PDF图纸	DXF图纸
齿数	外圆直径	节距圆直径		轴孔径		轴孔径	轮毂直径	轮毂长度
Z	de	dp		D1		D1	dm	A
Z	mm	mm		mm		mm	mm	mm
8	77.00	66.37	LD16B-3A-8T	16.00	LD16B-3B-8T	20.00	42	95.00	请咨询	请咨询
9	85.00	74.27	LD16B-3A-9T	16.00	LD16B-3B-9T	20.00	50	95.00
10	93.00	82.19	LD16B-3A-10T	16.00	LD16B-3B-10T	20.00	56	95.00
11	101.50	90.14	LD16B-3A-11T	20.00	LD16B-3B-11T	25.00	64	100.00
12	109.00	98.14	LD16B-3A-12T	20.00	LD16B-3B-12T	25.00	72	100.00
13	117.00	106.12	LD16B-3A-13T	20.00	LD16B-3B-13T	25.00	80	100.00
14	125.00	114.15	LD16B-3A-14T	20.00	LD16B-3B-14T	25.00	88	100.00
15	133.00	122.17	LD16B-3A-15T	20.00	LD16B-3B-15T	25.00	96	100.00
16	141.00	130.20	LD16B-3A-16T	25.00	LD16B-3B-16T	25.00	104	100.00
17	149.00	138.22	LD16B-3A-17T	25.00	LD16B-3B-17T	25.00	112	100.00
18	157.00	146.28	LD16B-3A-18T	25.00	LD16B-3B-18T	25.00	120	100.00
19	165.20	154.33	LD16B-3A-19T	25.00	LD16B-3B-19T	25.00	128	100.00
20	173.20	162.38	LD16B-3A-20T	25.00	LD16B-3B-20T	25.00	130	100.00
21	181.20	170.43	LD16B-3A-21T	25.00	LD16B-3B-21T	25.00	*130	100.00
22	189.30	178.48	LD16B-3A-22T	25.00	LD16B-3B-22T	25.00	*130	100.00
23	197.50	186.53	LD16B-3A-23T	25.00	LD16B-3B-23T	25.00	*130	100.00
24	205.50	194.59	LD16B-3A-24T	25.00	LD16B-3B-24T	25.00	*130	100.00
25	213.50	202.66	LD16B-3A-25T	25.00	LD16B-3B-25T	25.00	*130	100.00
26	221.60	210.72	LD16B-3A-26T	30.00	LD16B-3B-26T	30.00	*130	100.00
27	229.60	218.79	LD16B-3A-27T	30.00	LD16B-3B-27T	30.00	*130	100.00
28	237.70	226.85	LD16B-3A-28T	30.00	LD16B-3B-28T	30.00	*130	100.00
29	245.80	234.92	LD16B-3A-29T	30.00	LD16B-3B-29T	30.00	*130	100.00
30	254.00	243.00	LD16B-3A-30T	30.00	LD16B-3B-30T	30.00	*130	100.00
31	262.00	251.08	LD16B-3A-31T	30.00	LD16B-3B-31T	30.00	*140	100.00
32	270.00	259.13	LD16B-3A-32T	30.00	LD16B-3B-32T	30.00	*140	100.00
33	278.50	267.21	LD16B-3A-33T	30.00	LD16B-3B-33T	30.00	*140	100.00
34	287.00	275.28	LD16B-3A-34T	30.00	LD16B-3B-34T	30.00	*140	100.00
35	296.20	283.36	LD16B-3A-35T	30.00	LD16B-3B-35T	30.00	*140	100.00
36	304.60	291.44	LD16B-3A-36T	30.00	LD16B-3B-36T	30.00	*140	100.00
37	312.60	299.51	LD16B-3A-37T	30.00	LD16B-3B-37T	30.00	*140	100.00
38	320.70	307.59	LD16B-3A-38T	30.00	LD16B-3B-38T	30.00	*140	100.00
39	328.80	315.67	LD16B-3A-39T	30.00	LD16B-3B-39T	30.00	*140	100.00
40	336.90	323.75	LD16B-3A-40T	30.00	LD16B-3B-40T	30.00	*140	100.00
41	345.00	331.81	LD16B-3A-41T	30.00	LD16B-3B-41T	30.00	*160	100.00
42	353.00	339.89	LD16B-3A-42T	30.00	LD16B-3B-42T	30.00	*160	100.00
43	361.10	347.97	LD16B-3A-43T	30.00	LD16B-3B-43T	30.00	*160	100.00
44	369.10	356.05	LD16B-3A-44T	30.00	LD16B-3B-44T	30.00	*160	100.00
45	377.10	364.12	LD16B-3A-45T	30.00	LD16B-3B-45T	30.00	*160	100.00
46	385.20	372.20	LD16B-3A-46T	30.00	LD16B-3B-46T	30.00	*160	100.00
47	393.20	380.28	LD16B-3A-47T	30.00	LD16B-3B-47T	30.00	*160	100.00
48	401.30	388.36	LD16B-3A-48T	30.00	LD16B-3B-48T	30.00	*160	100.00
49	409.30	396.44	LD16B-3A-49T	30.00	LD16B-3B-49T	30.00	*160	100.00
50	417.40	404.52	LD16B-3A-50T	30.00	LD16B-3B-50T	30.00	*160	100.00
51	425.50	412.60	LD16B-3A-51T	40.00	LD16B-3B-51T	30.00	*180	110.00
52	433.60	420.68	LD16B-3A-52T	40.00	LD16B-3B-52T	30.00	*180	110.00
53	441.70	428.76	LD16B-3A-53T	40.00	LD16B-3B-53T	30.00	*180	110.00
54	448.30	436.84	LD16B-3A-54T	40.00	LD16B-3B-54T	30.00	*180	110.00
55	457.90	444.92	LD16B-3A-55T	40.00	LD16B-3B-55T	30.00	*180	110.00
56	466.00	453.01	LD16B-3A-56T	40.00	LD16B-3B-56T	30.00	*180	110.00
57	474.00	461.08	LD16B-3A-57T	40.00	LD16B-3B-57T	30.00	*180	110.00
58	482.10	469.16	LD16B-3A-58T	40.00	LD16B-3B-58T	30.00	*180	110.00
59	490.20	477.24	LD16B-3A-59T	40.00	LD16B-3B-59T	30.00	*180	110.00
60	498.30	485.33	LD16B-3A-60T	40.00	LD16B-3B-60T	30.00	*180	110.00
62	514.50	501.49	LD16B-3A-62T	40.00	LD16B-3B-62T	30.00	*180	110.00
64	530.70	517.65	LD16B-3A-64T	40.00	LD16B-3B-64T	30.00	*180	110.00
65	538.80	525.73	LD16B-3A-65T	40.00	LD16B-3B-65T	30.00	*180	110.00
66	546.80	533.80	LD16B-3A-66T	40.00	LD16B-3B-66T	30.00	*180	110.00
68	562.90	549.98	LD16B-3A-68T	40.00	LD16B-3B-68T	30.00	*180	110.00
70	579.20	566.15	LD16B-3A-70T	40.00	LD16B-3B-70T	30.00	*180	110.00
72	595.40	582.31	LD16B-3A-72T	40.00	LD16B-3B-72T	30.00	*180	110.00
75	619.70	606.56	LD16B-3A-75T	40.00	LD16B-3B-75T	30.00	*180	110.00
76	627.00	614.64	LD16B-3A-76T	40.00	LD16B-3B-76T	30.00	*180	110.00
78	643.30	630.81	LD16B-3A-78T	40.00	LD16B-3B-78T	30.00	*180	110.00
80	660.00	646.97	LD16B-3A-80T	40.00	LD16B-3B-80T	30.00	*180	110.00
85	699.90	687.39	LD16B-3A-85T	40.00	LD16B-3B-85T	30.00	*180	110.00
90	740.30	727.80	LD16B-3A-90T	40.00	LD16B-3B-90T	30.00	*180	110.00
95	781.10	768.22	LD16B-3A-95T	40.00	LD16B-3B-95T	30.00	*180	110.00
100	821.10	808.64	LD16B-3A-100T	40.00	LD16B-3B-100T	30.00	*180	110.00
110	902.00	889.48	LD16B-3A-110T	40.00	LD16B-3B-110T	30.00	*180	110.00
114	934.30	921.81	LD16B-3A-114T	40.00	LD16B-3B-114T	30.00	*180	110.00
120	982.80	970.32	LD16B-3A-120T	40.00	LD16B-3B-120T	30.00	*180	110.00
125	1023.30	1010.73	LD16B-3A-125T	40.00	LD16B-3B-125T	30.00	*180	110.00

注：*表示轮毂为焊接。

型号表示例

LD16B	-	3A	-	18T	Q
（1）		（2）		（3）	（4）

（1）链号

（2）链轮类型

（3）链轮齿数

（4）Q：齿端硬化规格

链轮的类型

类型	1A型	1B 型	1C 型	2A型	2B型	2C型	3A型	3B型	3C型	SD型
说明	单排片式	单排单侧轮毂	单排双侧轮毂	双排片式	双排单侧轮毂	双排双侧轮毂	三排片式	三排单侧轮毂	三排双侧轮毂	双排双向驱动

图示
