24B-3 工艺孔链轮

欧标三排工艺孔链轮，是按照DIN标准制造的链轮，链轮轴孔为工艺孔，工艺孔可以用于多种目的，例如减轻链轮重量、便于安装和拆卸、方便加工制造等。链轮为三排齿，配用LD24B-3三排链条，可根据客户需求追加工轴孔部。

应用领域

汽车生产

产品手册索取

产品特点

工艺特点
齿部规格
安装要求
注意事项
表面处理方式

采用优质碳素结构钢进行冲压成型。

表面进行了喷吵、电镀处理。

采用先进的铣齿加工工艺，使齿形更精确。

链轮整体进行了调质热处理，极大地提高了其综合机械性能，使链轮的耐磨性显著提高。

齿部硬化：需要提高齿端强度和磨损寿命的场合，推荐使用齿端硬化链轮。各个尺寸小齿数的机械用碳素钢轮毂切削规格，齿端部均实施硬化处理。

齿部无硬化：齿端不实施硬化处理。链轮大齿数范围的齿端均为无硬化规格。

正确选用链轮型号。

检查安装传动链轮的位置状态是否良好，否则须检修或更换相关件。

按正确方法将主、从动链轮安装到位，且锁紧紧固件使其达到规定力矩要求。

装上链条并调整好松紧度后，检查链条与链轮配合是否顺畅、共面，且与链罩无干涉。

从动链轮应有张紧装置。

链轮和链条最好同时更换，若只更换其中之一，会加剧双方的磨损。

由于主动链轮转速高、齿数少，在相同条件下，比从动轮磨损快些，属正常情况。

要定期地清洁及润滑传动链条、传动链轮，以提高其使用寿命。

镀锌：镀锌是以提高金属的防锈性能为目的的表面处理工艺。随着钴酸盐纯化处理的进步，外观性能也有了很大的提高。

化学镀镍：化学镀镍的耐腐蚀性能、耐磨损性能提高，镀镍过程中不通电、无电解。适合使用在形状复杂、尺寸精度要求高的产品上。

发黑处理（表面氧化）：即碱性发黑处理，将金属置于碱性处理液中加热，金属本身起化学作用，在其表面形成黑色皮膜，皮膜具有防锈效果。

磷化处理：即磷酸盐处理。将金属浸入加温后的磷酸盐溶液中进行化学处理，使金属表面形成磷酸盐保护膜。

技术参数

点击图片放大

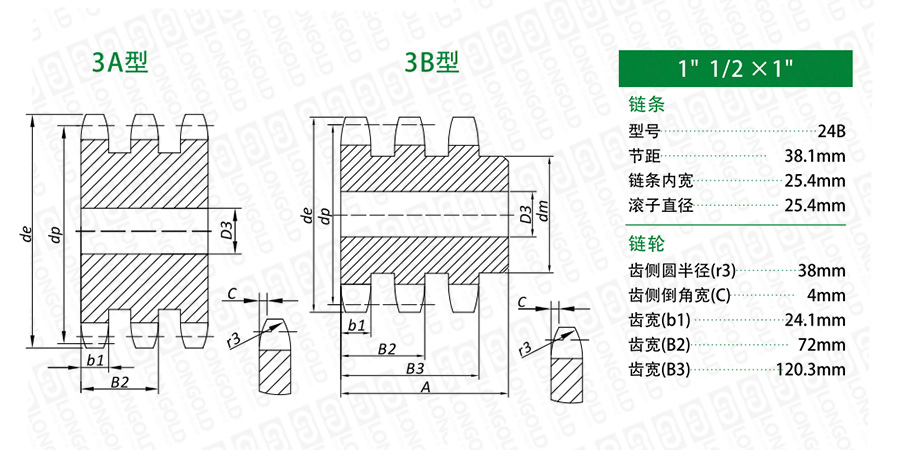

■链轮本体结构详见如上图

上图为24B-3 工艺孔链轮的结构图。

可根据客户的需求，定制链轮的齿数，详细请咨询隆德技术人员。

■链轮尺寸参数

齿数	外圆直径	节距圆直径	三排A型链轮型号	轴孔径	三排B型链轮型号	轴孔径	轮毂直径	轮毂长度	PDF图纸	DXF图纸
齿数	外圆直径	节距圆直径		轴孔径		轴孔径	轮毂直径	轮毂长度
Z	de	dp		D1		D1	dm	A
Z	mm	mm		mm		mm	mm	mm
8	115.00	99.55	LD24B-3A-8T	25.00	LD24B-3B-8T	25.00	58	140.00	请咨询	请咨询
9	126.40	111.40	LD24B-3A-9T	25.00	LD24B-3B-9T	25.00	70	140.00
10	138.00	123.29	LD24B-3A-10T	25.00	LD24B-3B-10T	25.00	80	140.00
11	150.00	135.21	LD24B-3A-11T	25.00	LD24B-3B-11T	25.00	90	150.00
12	162.00	147.22	LD24B-3A-12T	25.00	LD24B-3B-12T	25.00	102	150.00
13	174.20	159.18	LD24B-3A-13T	25.00	LD24B-3B-13T	25.00	114	150.00
14	186.20	171.22	LD24B-3A-14T	25.00	LD24B-3B-14T	25.00	128	150.00
15	198.20	183.26	LD24B-3A-15T	25.00	LD24B-3B-15T	25.00	132	150.00
16	210.30	195.30	LD24B-3A-16T	25.00	LD24B-3B-16T	25.00	136	150.00
17	222.30	207.34	LD24B-3A-17T	25.00	LD24B-3B-17T	25.00	140	150.00
18	234.30	219.42	LD24B-3A-18T	25.00	LD24B-3B-18T	25.00	*150	150.00
19	246.50	231.49	LD24B-3A-19T	25.00	LD24B-3B-19T	25.00	*160	150.00
20	258.60	243.57	LD24B-3A-20T	25.00	LD24B-3B-20T	25.00	*160	150.00
21	270.60	255.65	LD24B-3A-21T	30.00	LD24B-3B-21T	30.00	*160	150.00
22	282.70	267.73	LD24B-3A-22T	30.00	LD24B-3B-22T	30.00	*160	150.00
23	294.80	279.80	LD24B-3A-23T	30.00	LD24B-3B-23T	30.00	*160	150.00
24	306.80	291.88	LD24B-3A-24T	30.00	LD24B-3B-24T	30.00	*160	150.00
25	319.00	304.00	LD24B-3A-25T	30.00	LD24B-3B-25T	30.00	*160	150.00
26	331.00	316.08	LD24B-3A-26T	30.00	LD24B-3B-26T	30.00	*160	150.00
27	343.20	328.19	LD24B-3A-27T	30.00	LD24B-3B-27T	30.00	*160	150.00
28	355.20	340.27	LD24B-3A-28T	30.00	LD24B-3B-28T	30.00	*160	150.00
29	367.30	352.38	LD24B-3A-29T	30.00	LD24B-3B-29T	30.00	*160	150.00
30	379.50	364.50	LD24B-3A-30T	40.00	LD24B-3B-30T	40.00	*160	150.00
31	391.60	376.62	LD24B-3A-31T	40.00	LD24B-3B-31T	40.00	*160	150.00
32	403.70	388.69	LD24B-3A-32T	40.00	LD24B-3B-32T	40.00	*160	150.00
33	415.80	400.81	LD24B-3A-33T	40.00	LD24B-3B-33T	40.00	*160	150.00
34	427.80	412.93	LD24B-3A-34T	40.00	LD24B-3B-34T	40.00	*160	150.00
35	440.00	425.04	LD24B-3A-35T	40.00	LD24B-3B-35T	40.00	*160	150.00
36	452.00	437.16	LD24B-3A-36T	40.00	LD24B-3B-36T	40.00	*160	150.00
37	464.20	449.27	LD24B-3A-37T	40.00	LD24B-3B-37T	40.00	*160	150.00
38	476.20	461.39	LD24B-3A-38T	40.00	LD24B-3B-38T	40.00	*160	150.00
39	488.50	473.50	LD24B-3A-39T	40.00	LD24B-3B-39T	40.00	*160	150.00
40	500.60	485.62	LD24B-3A-40T	40.00	LD24B-3B-40T	40.00	*160	150.00
41	512.60	497.72	LD24B-3A-41T	40.00	LD24B-3B-41T	40.00	*200	150.00
42	524.70	509.83	LD24B-3A-42T	40.00	LD24B-3B-42T	40.00	*200	150.00
43	536.80	521.95	LD24B-3A-43T	40.00	LD24B-3B-43T	40.00	*200	150.00
44	549.00	534.07	LD24B-3A-44T	40.00	LD24B-3B-44T	40.00	*200	150.00
45	561.20	546.19	LD24B-3A-45T	40.00	LD24B-3B-45T	40.00	*200	150.00
46	573.30	558.30	LD24B-3A-46T	40.00	LD24B-3B-46T	40.00	*200	150.00
47	585.40	570.42	LD24B-3A-47T	40.00	LD24B-3B-47T	40.00	*200	150.00
48	597.40	582.54	LD24B-3A-48T	40.00	LD24B-3B-48T	40.00	*200	150.00
49	609.50	594.66	LD24B-3A-49T	40.00	LD24B-3B-49T	40.00	*200	150.00
50	621.70	606.78	LD24B-3A-50T	40.00	LD24B-3B-50T	40.00	*200	150.00
51	633.80	618.90	LD24B-3A-51T	40.00	LD24B-3B-51T	40.00	*200	150.00
52	646.00	631.01	LD24B-3A-52T	40.00	LD24B-3B-52T	40.00	*200	150.00
53	658.00	643.13	LD24B-3A-53T	40.00	LD24B-3B-53T	40.00	*200	150.00
54	670.20	655.28	LD24B-3A-54T	40.00	LD24B-3B-54T	40.00	*200	150.00
55	682.30	667.40	LD24B-3A-55T	40.00	LD24B-3B-55T	40.00	*200	150.00
56	694.40	679.51	LD24B-3A-56T	40.00	LD24B-3B-56T	40.00	*200	150.00
57	706.50	691.63	LD24B-3A-57T	40.00	LD24B-3B-57T	40.00	*200	150.00
58	718.60	703.74	LD24B-3A-58T	40.00	LD24B-3B-58T	40.00	*200	150.00
59	730.70	715.86	LD24B-3A-59T	40.00	LD24B-3B-59T	40.00	*200	150.00
60	742.80	727.97	LD24B-3A-60T	40.00	LD24B-3B-60T	40.00	*200	150.00
62	767.20	752.24	LD24B-3A-62T	40.00	LD24B-3B-62T	40.00	*200	150.00
64	791.30	776.48	LD24B-3A-64T	40.00	LD24B-3B-64T	40.00	*220	150.00
65	803.40	788.59	LD24B-3A-65T	40.00	LD24B-3B-65T	40.00	*220	150.00
66	815.60	800.71	LD24B-3A-66T	40.00	LD24B-3B-66T	40.00	*220	150.00
68	839.80	824.98	LD24B-3A-68T	40.00	LD24B-3B-68T	40.00	*220	150.00
70	864.20	849.21	LD24B-3A-70T	40.00	LD24B-3B-70T	40.00	*220	150.00
72	888.40	873.48	LD24B-3A-72T	40.00	LD24B-3B-72T	40.00	*220	150.00
75	924.80	909.83	LD24B-3A-75T	40.00	LD24B-3B-75T	40.00	*220	150.00
76	936.90	921.98	LD24B-3A-76T	40.00	LD24B-3B-76T	40.00	*220	150.00
80	985.40	970.44	LD24B-3A-80T	40.00	LD24B-3B-80T	40.00	*220	150.00
85	1046.00	1031.10	LD24B-3A-85T	40.00	LD24B-3B-85T	40.00	*220	150.00
90	1167.30	1152.33	LD24B-3A-90T	40.00	LD24B-3B-90T	40.00	*220	150.00

注：*表示轮毂为焊接。

型号表示例

LD24B	-	3A	-	15T	Q
（1）		（2）		（3）	（4）

（1）链号

（2）链轮类型

（3）链轮齿数

（4）Q：齿端硬化规格

链轮的类型

类型	1A型	1B 型	1C 型	2A型	2B型	2C型	3A型	3B型	3C型	SD型
说明	单排片式	单排单侧轮毂	单排双侧轮毂	双排片式	双排单侧轮毂	双排双侧轮毂	三排片式	三排单侧轮毂	三排双侧轮毂	双排双向驱动

图示
