32B-3 工艺孔链轮

欧标三排工艺孔链轮，是按照DIN标准制造的链轮，链轮轴孔为工艺孔，工艺孔可以用于多种目的，例如减轻链轮重量、便于安装和拆卸、方便加工制造等。链轮为三排齿，配用LD32B-3三排链条，可根据客户需求追加工轴孔部。

应用领域

汽车生产

机械工程

食品行业

包装行业

物流运输业

造纸行业

印刷行业

产品手册索取



产品特点

采用优质碳素结构钢进行冲压成型。

表面进行了喷吵、电镀处理。

采用先进的铣齿加工工艺，使齿形更精确。

链轮整体进行了调质热处理，极大地提高了其综合机械性能，使链轮的耐磨性显著提高。

齿部硬化：需要提高齿端强度和磨损寿命的场合，推荐使用齿端硬化链轮。各个尺寸小齿数的机械用碳素钢轮毂切削规格，齿端部均实施硬化处理。

齿部无硬化：齿端不实施硬化处理。链轮大齿数范围的齿端均为无硬化规格。

正确选用链轮型号。

检查安装传动链轮的位置状态是否良好，否则须检修或更换相关件。

按正确方法将主、从动链轮安装到位，且锁紧紧固件使其达到规定力矩要求。

装上链条并调整好松紧度后，检查链条与链轮配合是否顺畅、共面，且与链罩无干涉。

从动链轮应有张紧装置。

链轮和链条最好同时更换，若只更换其中之一，会加剧双方的磨损。

由于主动链轮转速高、齿数少，在相同条件下，比从动轮磨损快些，属正常情况。

要定期地清洁及润滑传动链条、传动链轮，以提高其使用寿命。

镀锌：镀锌是以提高金属的防锈性能为目的的表面处理工艺。随着钴酸盐纯化处理的进步，外观性能也有了很大的提高。

化学镀镍：化学镀镍的耐腐蚀性能、耐磨损性能提高，镀镍过程中不通电、无电解。适合使用在形状复杂、尺寸精度要求高的产品上。

发黑处理（表面氧化）：即碱性发黑处理，将金属置于碱性处理液中加热，金属本身起化学作用，在其表面形成黑色皮膜，皮膜具有防锈效果。

磷化处理：即磷酸盐处理。将金属浸入加温后的磷酸盐溶液中进行化学处理，使金属表面形成磷酸盐保护膜。

技术参数

点击图片放大


■链轮本体结构详见如上图

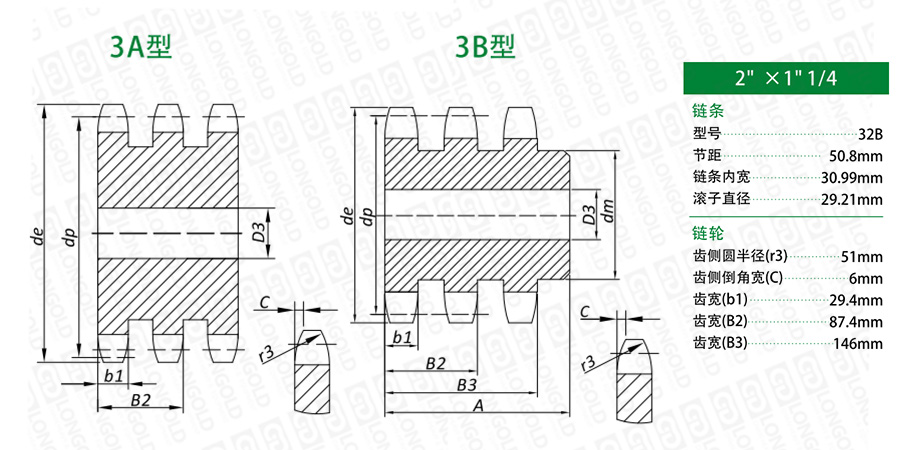

上图为32B-3 工艺孔链轮的结构图。

可根据客户的需求，定制链轮的齿数，详细请咨询隆德技术人员。


■链轮尺寸参数

齿数

外圆直径

节距圆直径

三排A型链轮型号

轴孔径

三排B型链轮型号

轴孔径

轮毂直径

轮毂长度

PDF图纸

DXF图纸

Z

de

dp

D1

D1

dm

A

mm

mm

mm

mm

mm

mm

8

153.20

132.69

LD32B-3A-8T

25.00

LD32B-3B-8T

30.00

82

180.00

请咨询

请咨询

9

169.00

148.54

LD32B-3A-9T

25.00

LD32B-3B-9T

30.00

88

180.00

10

185.00

164.44

LD32B-3A-10T

25.00

LD32B-3B-10T

30.00

104

180.00

11

200.80

180.34

LD32B-3A-11T

30.00

LD32B-3B-11T

30.00

120

180.00

12

216.80

196.29

LD32B-3A-12T

30.00

LD32B-3B-12T

30.00

*133

180.00

13

232.80

212.29

LD32B-3A-13T

30.00

LD32B-3B-13T

30.00

*145

180.00

14

248.80

228.29

LD32B-3A-14T

30.00

LD32B-3B-14T

30.00

*145

180.00

15

264.80

244.30

LD32B-3A-15T

30.00

LD32B-3B-15T

30.00

*160

180.00

16

280.90

260.40

LD32B-3A-16T

30.00

LD32B-3B-16T

30.00

*160

180.00

17

296.90

276.40

LD32B-3A-17T

30.00

LD32B-3B-17T

30.00

*180

180.00

18

313.00

292.55

LD32B-3A-18T

30.00

LD32B-3B-18T

30.00

*180

180.00

19

329.10

308.66

LD32B-3A-19T

30.00

LD32B-3B-19T

30.00

*200

180.00

20

345.20

324.71

LD32B-3A-20T

30.00

LD32B-3B-20T

30.00

*200

180.00

21

361.30

340.82

LD32B-3A-21T

40.00

LD32B-3B-21

40.00

*200

180.00

22

377.50

356.98

LD32B-3A-22T

40.00

LD32B-3B-22T

40.00

*200

180.00

23

393.60

373.08

LD32B-3A-23T

40.00

LD32B-3B-23T

40.00

*200

180.00

24

409.70

389.18

LD32B-3A-24T

40.00

LD32B-3B-24T

40.00

*200

180.00

25

425.80

405.33

LD32B-3A-25T

40.00

LD32B-3B-25T

40.00

*200

180.00

26

441.90

421.44

LD32B-3A-26T

40.00

LD32B-3B-26T

40.00

*200

180.00

27

458.10

437.59

LD32B-3A-27T

40.00

LD32B-3B-27T

40.00

*200

180.00

28

474.20

453.69

LD32B-3A-28T

40.00

LD32B-3B-28T

40.00

*200

180.00

29

490.40

469.90

LD32B-3A-29T

40.00

LD32B-3B-29T

40.00

*200

180.00

30

506.50

486.00

LD32B-3A-30T

40.00

LD32B-3B-30T

40.00

*200

180.00

32

538.80

518.26

LD32B-3A-32T

40.00

LD32B-3B-32T

40.00

*200

180.00

35

589.50

566.72

LD32B-3A-35T

40.00

LD32B-3B-35T

40.00

*200

180.00

38

635.50

615.14

LD32B-3A-38T

40.00

LD32B-3B-38T

40.00

*200

180.00

40

670.30

647.49

LD32B-3A-40T

40.00

LD32B-3B-40T

40.00

*200

180.00

45

751.00

728.25

LD32B-3A-45T

40.00

LD32B-3B-45T

40.00

*200

180.00

50

831.80

809.04

LD32B-3A-50T

40.00

LD32B-3B-50T

40.00

*200

180.00

57

945.00

922.16

LD32B-3A-57T

40.00

LD32B-3B-57T

40.00

*200

180.00

60

993.40

970.65

LD32B-3A-60T

40.00

LD32B-3B-60T

40.00

*220

180.00

76

1252.00

1229.30

LD32B-3A-76T

40.00

LD32B-3B-76T

40.00

*238

180.00

注：*表示轮毂为焊接。

型号表示例


LD32B
 -
 3A -
 17T Q
（1）
（2）
（3）
 （4）


（1）链号

（2）链轮类型

（3）链轮齿数

（4）Q：齿端硬化规格


链轮的类型


类型

1A型

1B 型

1C 型

2A型

2B型

2C型

3A型

3B型

3C型

SD型

说明

单排
片式

单排
单侧轮毂

单排
双侧轮毂

双排
片式

双排
单侧轮毂

双排
双侧轮毂

三排
片式

三排
单侧轮毂

三排
双侧轮毂

双排
双向驱动

图示




×
