06B锥孔链轮

欧标锥孔链轮是按照DIN标准制造的链轮，其特点是具有锥形孔，通常用于与锥形轴配合使用。链轮的尺寸和规格多样，链轮的齿数可以根据传动比的要求来确定，材料通常为碳钢或不锈钢，表面处理可能包括发黑、镀锌或镀镍，以提高耐磨性和耐腐蚀性。配用LD06B链条。

应用领域

汽车生产

机械工程

食品行业

包装行业

物流运输业

造纸行业

印刷行业

产品手册索取



产品特点

材料通常为碳钢或不锈钢，具有较高的机械强度。

表面处理可能包括发黑、镀锌或镀镍，以提高耐磨性和耐腐蚀性。

采用先进的铣齿加工工艺，使齿形更精确。

链轮整体进行了调质热处理，极大地提高了其综合机械性能，使链轮的耐磨性显著提高。

齿部硬化：需要提高齿端强度和磨损寿命的场合，推荐使用齿端硬化链轮。各个尺寸小齿数的机械用碳素钢轮毂切削规格，齿端部均实施硬化处理。

齿部无硬化：齿端不实施硬化处理。链轮大齿数范围的齿端均为无硬化规格。

正确选用链轮型号。

检查安装传动链轮的位置状态是否良好，否则须检修或更换相关件。

按正确方法将主、从动链轮安装到位，且锁紧紧固件使其达到规定力矩要求。

装上链条并调整好松紧度后，检查链条与链轮配合是否顺畅、共面，且与链罩无干涉。

从动链轮应有张紧装置。

链轮和链条最好同时更换，若只更换其中之一，会加剧双方的磨损。

由于主动链轮转速高、齿数少，在相同条件下，比从动轮磨损快些，属正常情况。

要定期地清洁及润滑传动链条、传动链轮，以提高其使用寿命。

镀锌：镀锌是以提高金属的防锈性能为目的的表面处理工艺。随着钴酸盐纯化处理的进步，外观性能也有了很大的提高。

化学镀镍：化学镀镍的耐腐蚀性能、耐磨损性能提高，镀镍过程中不通电、无电解。适合使用在形状复杂、尺寸精度要求高的产品上。

发黑处理（表面氧化）：即碱性发黑处理，将金属置于碱性处理液中加热，金属本身起化学作用，在其表面形成黑色皮膜，皮膜具有防锈效果。

磷化处理：即磷酸盐处理。将金属浸入加温后的磷酸盐溶液中进行化学处理，使金属表面形成磷酸盐保护膜。

技术参数

点击图片放大

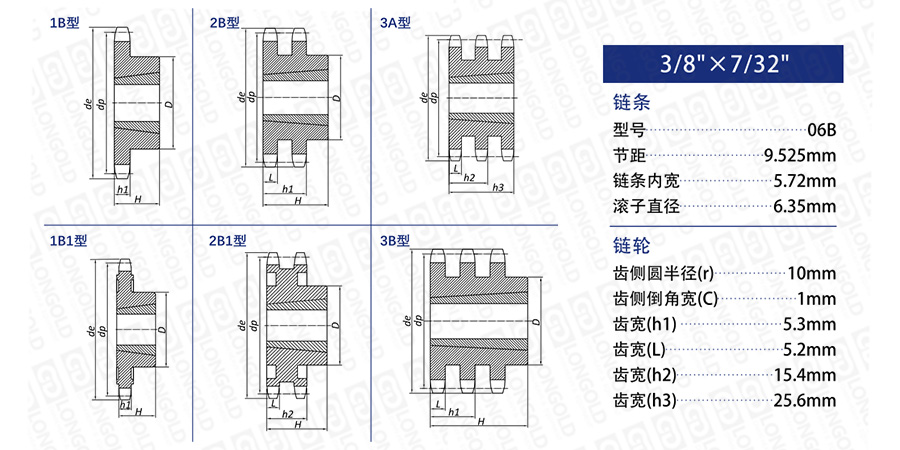

■链轮本体结构详见如上图

上图为06B 锥孔链轮的结构图。

可根据客户的需求，定制链轮的齿数，详细请咨询隆德技术人员。


■链轮尺寸表

齿数


外圆
直径


节距圆直径

单排B型链轮型号

轴孔径

链轮总厚

衬套型号

双排B型链轮型号

轴孔径

链轮总厚

衬套型号

三排A型链轮型号

轴孔径

链轮总厚

衬套型号

PDF图纸

DXF图纸

Z

de

dp

D

H

D

H

D

H

mm

mm

mm

mm

mm

mm

mm

mm

17

55.3

51.83

LD06B-1B 17T-TB

45

22

1008

LD06B-2B 17T-TB

41

22

1008

LD06B-3A 17T-TB

-

25.6

1008

请咨询

请咨询

19

61.3

57.87

LD06B-1B 19T-TB

45

22

1008

LD06B-2B 19T-TB

46

22

1008

LD06B-3A 19T-TB

-

25.6

1008

21

68

63.91

LD06B-1B 21T-TB

46

22

1008

LD06B-2B 21T-TB

49

22

1008

LD06B-3A 21T-TB

-

25.6

1008

23

73.5

69.95

LD06B-1B 23T-TB

63

25

1210

LD06B-2B 23T-TB

59

25

1210

LD06B-3A 23T-TB

-

25.6

1210

25

80

76.02

LD06B-1B 25T-TB

63

25

1210

LD06B-2B 25T-TB

64

25

1210

LD06B-3A 25T-TB

-

25.6

1210

27

86

82.2

LD06B-1B 27T-TB

63

25

1210

LD06B-2B 27T-TB

70

25

1210

LD06B-3A 27T-TB

-

25.6

1210

30

94.7

91.12

LD06B-1B 30T-TB

63

25

1210

LD06B-2B 30T-TB

75

25

1210

LD06B-3B 30T-TB

79

38

1615

*38

119.5

115.35

LD06B-1B 38T-TB

70

25

1210

LD06B-2B 38T-TB

80

25

1610

LD06B-3B 38T-TB

90

38

1615

*45

140.7

136.55

LD06B-1B 45

70

25

1210

LD06B-2B 45

80

25

1610

-

*57

176.9

172.91

LD06B-1B1 57

70

25

1210

LD06B-2B1 57

80

25

1610

*76

234.9

230.49

LD06B-1B1 76

70

25

1210

LD06B-2B1 76

80

25

1610

*95

292.5

288.08

LD06B-1B1 95

80

25

1210

LD06B-2B1 95

90

25

1610

*114

349.5

345.68

LD06B-1B1 114

80

25

1210

LD06B-2B1 114

95

38

1615

注：*表示无键槽。


型号表示例


LD06B
 -
 1B 19T Q
 -
 TB
（1）
（2）
 （3）
 （4）
（5）


（1）链号

（2）链轮类型

（3）链轮齿数

（4）Q：齿端硬化规格

（5）TB: 带锥孔


链轮的类型


类型

1A型

1B 型

1C 型

2A型

2B型

2C型

3A型

3B型

3C型

SD型

说明

单排
片式

单排
单侧轮毂

单排
双侧轮毂

双排
片式

双排
单侧轮毂

双排
双侧轮毂

三排
片式

三排
单侧轮毂

三排
双侧轮毂

双排
双向驱动

图示




×
