2040R双倍节距锁式链轮

锁式链轮是无键缔结一体化的链轮，利用锥套的摩擦力原理，无键将轴强固缔结，定位简单。2040R双倍节距锁式链轮，适用双节距链条。

应用领域

汽车生产

机械工程

食品行业

包装行业

物流运输业

造纸行业

印刷行业

产品手册索取



产品特点

无键联结件一体的链轮，锥形套的摩擦力可无键联结链轮与轴，位相配合简单。

S型：使用螺栓牢固联结，可对应大范围轴孔径。

N型：使用螺母简单联结，主要用于小轴径。

S型 (适合链条尺寸：LD35～LD100)。

安装后（固定）后无背隙，位相配合简单。

仅需装卸螺栓即可简单安装或卸下，推力方向固定的链轮无需止动件。

N型 (适合链条尺寸：LD35～LD60)：N型类型的链轮除了具备S类型的特长，还有以下特长。

与需要复数螺栓紧固的S型相比，N类型使用单个螺母即可简单与轴联结。需要微调时的拆卸安装也更容易。

将轴径7mm～28mm标准化，可满足各种需求。

强度计算充分考虑链条的最大容许张力，设计简洁，极少浪费。

容许传递扭矩：负荷扭矩，需选择小于尺寸表所表示的传导扭矩的型号。。

轴孔公差和表面粗糙度：请将轴径公差h8，轴表面粗糙度Ra3.2作为基准。。

安装至带键槽轴，D型轴时：安装至D型轴，或电机轴等已经进行键槽加工的轴时，容许扭矩将减少10%。

安装至冷轧条钢时：安装至可保证机械性质的冷轧条钢（冷拔材尺寸容许径8級～10級）时，容许扭矩将减少10%。

镀锌：镀锌是以提高金属的防锈性能为目的的表面处理工艺。随着钴酸盐纯化处理的进步，外观性能也有了很大的提高。

化学镀镍：化学镀镍的耐腐蚀性能、耐磨损性能提高，镀镍过程中不通电、无电解。适合使用在形状复杂、尺寸精度要求高的产品上。

发黑处理（表面氧化）：即碱性发黑处理，将金属置于碱性处理液中加热，金属本身起化学作用，在其表面形成黑色皮膜，皮膜具有防锈效果。

磷化处理：即磷酸盐处理。将金属浸入加温后的磷酸盐溶液中进行化学处理，使金属表面形成磷酸盐保护膜。

技术参数

点击图片放大

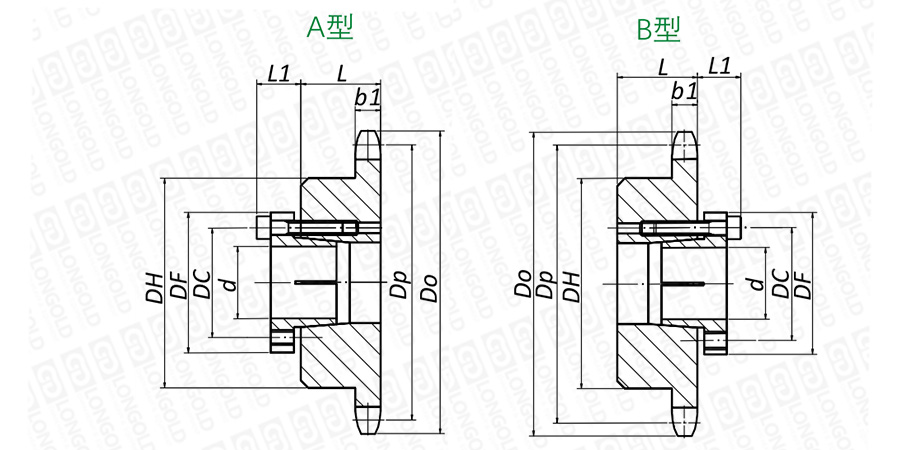

■链轮结构详见如上图

上图为2040R双倍节距锁式链轮的结构图。

可根据客户的需求，定制链轮的齿数，详细请咨询隆德技术人员。


■链轮尺寸表

LDC2040R

齿宽

节距圆直径

外径

轮毂外径

长度

轴孔径d

15

16

17

18

19

20

22

24

25

28

30

32

35

PDF图纸

DXF图纸

b1

Dp

Do

DH

L

最大容许扭矩

174

186

198

209

221

232

256

167

174

195

-

-

-

作用齿数

mm

mm

mm

mm

mm

N · m

-

-

-

-

-

-

-

223

232

260

279

298

325

10

7.3

82.20

93

52

25

适合轴套边框尺寸

S2（5）

S3（3）

-

请咨询

请咨询

11

7.3

90.16

102

63

25

S4（4）

12

7.3

98.14

108

63

25

13

7.3

106.14

118

63

25

14

7.3

114.15

127

63

25

15

7.3

122.17

135

68

28

16

7.3

130.20

143

68

28

注：1.双倍节距锁式链轮的基本尺寸请参照“双倍节距工艺孔链轮”。

2.（）内为紧固螺栓的数据。

3.表中轴套型号对应的螺栓尺寸，请参照右上角，请确认按照紧固扭矩，紧固螺栓。


■S型轴套尺寸

轴套型号

DF

DC

L1

螺栓

紧固扭矩

mm

mm

mm

（M×S）

（N · m）

S1

32.00

24.00

12.00

M4×16

4.20

S2

42.00

32.00

14.00

M5×18

8.30

S3

48.50

38.50

15.50

M5×20

8.30

S4

56.00

46.00

15.50

M5×20

8.30

S5

66.00

56.00

17.50

M5×22

8.30

S6

80.00

68.00

21.00

M6×25

16.80

S7

101.00

86.00

24.50

M8×30

40.50


型号表示例


LDC2040
 R
 -
 1B 912T -
 030
 S1
 8
 A
（1）
 （2）
（3）
 （4）
（5）
 （6）
 （7）
 （8）


（1）链号

（2）滚子形式：S=S滚子，R=R滚子

（3）链轮类型

（4）作用齿数：9 1/2齿

（5）轴孔径

（6）轴套型号

（7）安装螺栓数目

（8）轴套安装形式


链轮的类型


类型

1A型

1B 型

1C 型

2A型

2B型

2C型

3A型

3B型

3C型

SD型

说明

单排
片式

单排
单侧轮毂

单排
双侧轮毂

双排
片式

双排
单侧轮毂

双排
双侧轮毂

三排
片式

三排
单侧轮毂

三排
双侧轮毂

双排
双向驱动

图示




×
