R滚子型双节距成品孔链轮

成品孔链轮，安装（联结）后无背隙，由于采用轴向固定，不需要“防止脱落具”，定位准确，链轮孔已经加工完成，可直接安装使用，R滚子型双节距成品孔链轮，配用R滚子双节距链条。

应用领域

汽车生产

机械工程

食品行业

包装行业

物流运输业

造纸行业

印刷行业

产品手册索取



产品特点

采用优质碳素结构钢进行冲压成型。也可以采用不锈钢或者工程塑料材料，为耐环境链轮。

表面进行了喷吵、电镀处理。

采用先进的铣齿加工工艺，使齿形更精确。

链轮整体进行了调质热处理，极大地提高了其综合机械性能，使链轮的耐磨性显著提高。

齿部硬化：需要提高齿端强度和磨损寿命的场合，推荐使用齿端硬化链轮。各个尺寸小齿数的机械用碳素钢轮毂切削规格，齿端部均实施硬化处理。

齿部无硬化：齿端不实施硬化处理。链轮大齿数范围的齿端均为无硬化规格。

正确选用链轮型号。

检查安装传动链轮的位置状态是否良好，否则须检修或更换相关件。

按正确方法将主、从动链轮安装到位，且锁紧紧固件使其达到规定力矩要求。

装上链条并调整好松紧度后，检查链条与链轮配合是否顺畅、共面，且与链罩无干涉。

从动链轮应有张紧装置。

链轮和链条最好同时更换，若只更换其中之一，会加剧双方的磨损。

由于主动链轮转速高、齿数少，在相同条件下，比从动轮磨损快些，属正常情况。

要定期地清洁及润滑传动链条、传动链轮，以提高其使用寿命。

镀锌：镀锌是以提高金属的防锈性能为目的的表面处理工艺。随着钴酸盐纯化处理的进步，外观性能也有了很大的提高。

化学镀镍：化学镀镍的耐腐蚀性能、耐磨损性能提高，镀镍过程中不通电、无电解。适合使用在形状复杂、尺寸精度要求高的产品上。

发黑处理（表面氧化）：即碱性发黑处理，将金属置于碱性处理液中加热，金属本身起化学作用，在其表面形成黑色皮膜，皮膜具有防锈效果。

磷化处理：即磷酸盐处理。将金属浸入加温后的磷酸盐溶液中进行化学处理，使金属表面形成磷酸盐保护膜。

技术参数

点击图片放大

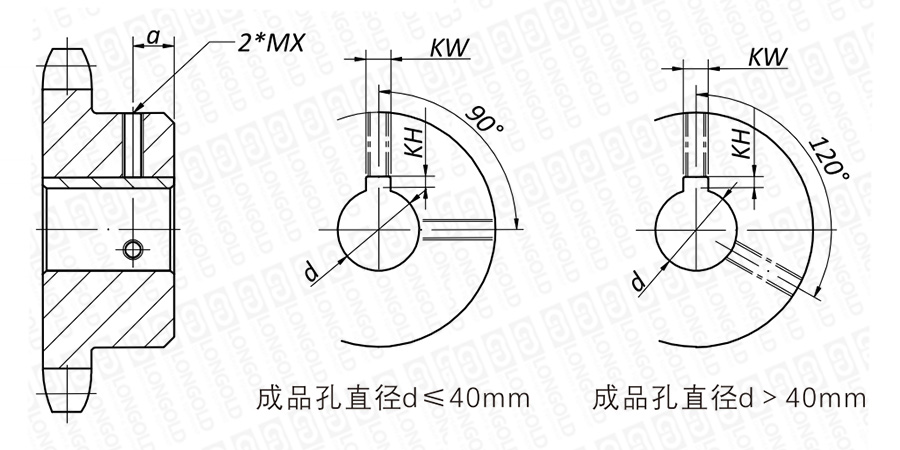

■链轮本体结构详见如上图

上图为R滚子型双节距成品孔链轮的结构图。

可根据客户的需求，定制链轮的齿数，详细请咨询隆德技术人员。


■本体尺寸以及型号表示

标准链轮

环保链轮

作用
齿数

螺纹孔位置

丝锥孔尺寸

PDF图纸

DXF图纸

钢制

不锈钢

M5

M6

M8

M10

链轮型号

a

成品轴孔直径d

mm

mm

mm

mm

LDC2040R-1B 1000T-H□□J

LDC2040R-1B 1100T-SS-H□□J

10

7

14

15

16

17

18

19

20

22

24

25

28

30

32

-

-

-

-

-

-

-

-

-

-

请咨询

请咨询

LDC2040R-1B 1100T-H□□J

LDC2040R-1B 1200T-SS-H□□J

11

7

14

15

16

17

18

19

20

22

24

25

28

30

32

35

38

40

42

-

-

-

-

-

-

LDC2040R-1B 1200T-H□□J

LDC2040R-1B 1300T-SS-H□□J

12

7

14

15

16

17

18

19

20

22

24

25

28

30

32

35

38

40

42

-

-

-

-

-

-

LDC2040R-1B 1300T-H□□J

-

13

7

14

15

16

17

18

19

20

22

24

25

28

30

32

35

38

40

42

-

-

-

-

-

-

LDC2040R-1B 1400T-H□□J

-

14

7

14

15

16

17

18

19

20

22

24

25

28

30

32

35

38

40

42

-

-

-

-

-

-

LDC2040R-1B 1500T-H□□J

-

15

7

14

15

16

17

18

19

20

22

24

25

28

30

32

35

38

40

42

45

-

-

-

-

-

LDC2040R-1B 1600T-H□□J

-

16

7

14

15

16

17

18

19

20

22

24

25

28

30

32

35

38

40

42

45

-

-

-

-

-

LDC2050R-1B 1000T-H□□J

LDC2050R-1B 1100T-SS-H□□J

10

-

-

-

-

17

18

19

20

22

24

25

28

30

32

35

38

40

42

45

48

-

-

-

-

LDC2050R-1B 1100T-H□□J

LDC2050R-1B 1200T-SS-H□□J

11

-

-

-

-

17

18

19

20

22

24

25

28

30

32

35

38

40

42

45

48

-

-

-

-

LDC2050R-1B 1200T-H□□J

LDC2050R-1B 1300T-SS-H□□J

12

-

-

-

-

-

-

19

20

22

24

25

28

30

32

35

38

40

42

45

48

-

-

-

-

LDC2050R-1B 1300T-H□□J

-

13

-

-

-

-

-

-

19

20

22

24

25

28

30

32

35

38

40

42

45

48

-

-

-

-

LDC2050R-1B 1400T-H□□J

-

14

-

-

-

-

-

-

19

20

22

24

25

28

30

32

35

38

40

42

45

48

-

-

-

-

LDC2050R-1B 1500T-H□□J

-

15

-

-

-

-

-

-

19

20

22

24

25

28

30

32

35

38

40

42

45

48

-

-

-

-

LDC2050R-1B 1600T-H□□J

-

16

-

-

-

-

-

-

19

20

22

24

25

28

30

32

35

38

40

42

45

48

-

-

-

-

LDC2060R-1B 1000T-H□□J

LDC2060R-1B 1100T-SS-H□□J

10

-

-

-

-

-

-

19

20

22

24

25

28

30

32

35

38

40

42

45

48

50

55

-

-

LDC2060R-1B 1100T-H□□J

LDC2060R-1B 1200T-SS-H□□J

11

-

-

-

-

-

-

19

20

22

24

25

28

30

32

35

38

40

42

45

48

50

55

-

-

LDC2060R-1B 1200T-H□□J

LDC2060R-1B 1300T-SS-H□□J

12

-

-

-

-

-

-

19

20

22

24

25

28

30

32

35

38

40

42

45

48

50

55

-

-

LDC2060R-1B 1300T-H□□J

-

13

-

-

-

-

-

-

19

20

22

24

25

28

30

32

35

38

40

42

45

48

50

55

-

-

LDC2060R-1B 1400T-H□□J

-

14

-

-

-

-

-

-

19

20

22

24

25

28

30

32

35

38

40

42

45

48

50

55

-

-

LDC2060R-1B 1500T-H□□J

-

15

-

-

-

-

-

-

19

20

22

24

25

28

30

32

35

38

40

42

45

48

50

55

-

-

LDC2060R-1B 1600T-H□□J

-

16

-

-

-

-

-

-

19

20

22

24

25

28

30

32

35

38

40

42

45

48

50

55

-

-

LDC2080R-1B 1000T-H□□J

-

10

-

-

-

-

-

-

-

-

-

-

-

-

30

32

35

38

40

42

45

48

50

55

60

65

LDC2080R-1B 1100T-H□□J

-

11

-

-

-

-

-

-

-

-

-

-

-

-

30

32

35

38

40

42

45

48

50

55

60

65

LDC2080R-1B 1200T-H□□J

-

12

-

-

-

-

-

-

-

-

-

-

-

-

30

32

35

38

40

42

45

48

50

55

60

65

LDC2080R-1B 1300T-H□□J

-

13

-

-

-

-

-

-

-

-

-

-

-

-

30

32

35

38

40

42

45

48

50

55

60

65

LDC2080R-1B 1400T-H□□J

-

14

-

-

-

-

-

-

-

-

-

-

-

-

30

32

35

38

40

42

45

48

50

55

60

65

LDC2080R-1B 1500T-H□□J

-

15

-

-

-

-

-

-

-

-

-

-

-

-

30

32

35

38

40

42

45

48

50

55

60

65

LDC2080R-1B 1600T-H□□J

-

16

-

-

-

-

-

-

-

-

-

-

-

-

30

32

35

38

40

42

45

48

50

55

60

65

LDC2100R-1B 1100T-H□□J

-

11

-

-

-

-

-

-

-

-

-

-

-

-

-

-

35

38

40

42

45

48

50

55

60

65


■适用轴孔径

适用轴孔直径

键槽

公差（Js9）

键槽

公差

紧定螺钉

d

KW

KH

MX

mm

mm

mm

mm

10以上12以下

4

±0.0150

1.8

+0.10

M4

12以上17以下

5

2

M5

17以上22以下

6

3

M6

22以上30以下

8

±0.0180

3.3

+0.20

M6

30以上38以下

10

M8

38以上44以下

12

±0.0215

3.3

+0.20

M8

44以上50以下

14

3.8

50以上58以下

16

4.3

M10

58以上65以下

18

4.4

注：附带两个锁紧螺钉


型号表示例


LDC2040
 R
 -
 1B 1000T H
 20
 J
（1）
 （2）
（3）
 （4）
 （5）
 （6）
 （7）


（1）链号

（2）滚子形式：S=S滚子，R=R滚子

（3）链轮类型

（4）作用齿数：10齿

（5）轴孔公差H7

（6）轴孔径

（7）键槽宽度公差


链轮的类型


类型

1A型

1B 型

1C 型

2A型

2B型

2C型

3A型

3B型

3C型

SD型

说明

单排
片式

单排
单侧轮毂

单排
双侧轮毂

双排
片式

双排
单侧轮毂

双排
双侧轮毂

三排
片式

三排
单侧轮毂

三排
双侧轮毂

双排
双向驱动
