采用优质碳素结构钢进行冲压成型，也可以采用不锈钢材料，为耐环境链轮。
表面进行了喷吵、电镀处理。
采用先进的铣齿加工工艺，使齿形更精确。
链轮整体进行了调质热处理，极大地提高了其综合机械性能，使链轮的耐磨性显著提高。
齿部硬化：需要提高齿端强度和磨损寿命的场合，推荐使用齿端硬化链轮。各个尺寸小齿数的机械用碳素钢轮毂切削规格，齿端部均实施硬化处理。
齿部无硬化：齿端不实施硬化处理。链轮大齿数范围的齿端均为无硬化规格。
正确选用链轮型号。
检查安装传动链轮的位置状态是否良好，否则须检修或更换相关件。
按正确方法将主、从动链轮安装到位，且锁紧紧固件使其达到规定力矩要求。
装上链条并调整好松紧度后，检查链条与链轮配合是否顺畅、共面，且与链罩无干涉。
从动链轮应有张紧装置。
链轮和链条最好同时更换，若只更换其中之一，会加剧双方的磨损。
由于主动链轮转速高、齿数少，在相同条件下，比从动轮磨损快些，属正常情况。
要定期地清洁及润滑传动链条、传动链轮，以提高其使用寿命。
镀锌：镀锌是以提高金属的防锈性能为目的的表面处理工艺。随着钴酸盐纯化处理的进步，外观性能也有了很大的提高。
化学镀镍：化学镀镍的耐腐蚀性能、耐磨损性能提高，镀镍过程中不通电、无电解。适合使用在形状复杂、尺寸精度要求高的产品上。
发黑处理（表面氧化）：即碱性发黑处理，将金属置于碱性处理液中加热，金属本身起化学作用，在其表面形成黑色皮膜，皮膜具有防锈效果。
磷化处理：即磷酸盐处理。将金属浸入加温后的磷酸盐溶液中进行化学处理，使金属表面形成磷酸盐保护膜。
点击图片放大

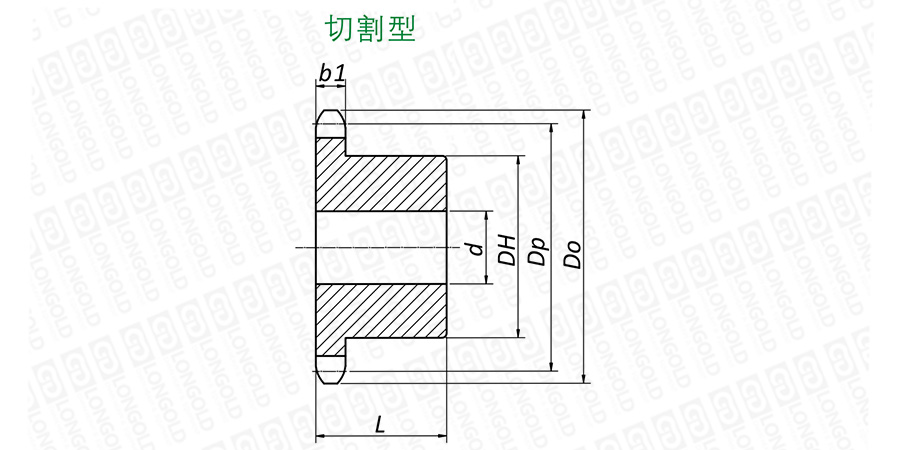

■链轮结构详见如上图
上图为带侧置滚轮A系列链轮的结构图。
可根据客户的需求，定制链轮的齿数，详细请咨询隆德技术人员。
■链轮尺寸表
隆德型号
齿数
节距圆直径
外径
齿宽
轴孔径
轮毂直径
总厚度
材质(规格)
PDF图纸
DXF图纸
Dp
Do
b1
d min
d max
DH
L
mm
mm
mm
mm
mm
mm
mm
kg
LD40-1B 09T-SR
9
37.13
42
7.3
9.5
10
20
22
0.08
碳素钢材C45(切割型)
LD40-1B 10T-SR
10
41.10
46
7.3
9.5
11
24
22
0.10
LD40-1B 11T-SR
11
45.08
51
7.3
9.5
14
28
22
0.14
LD40-1B 12T-SR
12
49.07
53
7.3
9.5
16
32
22
0.17
LD40-1B 13T-SR
13
53.07
58
7.3
12.7
20
36
22
0.22
LD40-1B 14T-SR
14
57.07
63
7.3
12.7
22
40
22
0.27
LD40-1B 15T-SR
15
61.08
67
7.3
12.7
26
44
22
0.32
LD40-1B 16T-SR
16
65.10
71
7.3
12.7
28
48
22
0.38
LD40-1B 17T-SR
17
69.12
75
7.3
12.7
32
52
22
0.44
LD40-1B 18T-SR
18
73.14
78
7.3
12.7
35
56
22
0.50
LD40-1B 19T-SR
19
77.16
83
7.3
12.7
38
60
22
0.57
LD40-1B 20T-SR
20
81.18
88
7.3
12.7
42
64
25
0.72
LD40-1B 21T-SR
21
85.21
92
7.3
12.7
44
68
25
0.80
LD40-1B 22T-SR
22
89.24
96
7.3
12.7
46
72
25
0.90
LD40-1B 23T-SR
23
93.27
98
7.3
12.7
50
76
25
0.98
LD50-1B 09T-SR
9
46.42
53
8.9
9.5
12
26
25
0.15
LD50-1B 10T-SR
10
51.37
58
8.9
9.5
16
31
25
0.21
LD50-1B 11T-SR
11
56.35
63
8.9
12.7
20
36
25
0.25
LD50-1B 12T-SR
12
61.34
68
8.9
12.7
23
41
25
0.32
LD50-1B 13T-SR
13
66.34
73
8.9
12.7
27
46
25
0.41
LD50-1B 14T-SR
14
71.34
78
8.9
12.7
31
51
25
0.51
LD50-1B 15T-SR
15
76.35
83
8.9
12.7
35
56
25
0.61
LD50-1B 16T-SR
16
81.37
88
8.9
12.7
38
61
25
0.71
LD50-1B 17T-SR
17
86.39
93
8.9
12.7
43
66
25
0.82
LD50-1B 18T-SR
18
91.42
98
8.9
12.7
46
71
28
0.98
LD60-1B 09T-SR
9
55.70
63
11.9
9.5
16
32
32
0.30
LD60-1B 10T-SR
10
61.65
68
11.9
12.7
20
37
32
0.37
LD60-1B 11T-SR
11
67.62
76
11.9
12.7
26
44
32
0.52
LD60-1B 12T-SR
12
73.60
82
11.9
12.7
30
50
32
0.68
LD60-1B 13T-SR
13
79.60
88
11.9
15.9
35
56
32
0.80
LD80-1B 09T-SR
9
74.26
85
15.0
15.9
26
44
40
0.65
LD80-1B 13T-SR
13
106.14
118
15.0
19.0
50
76
40
1.88
LD80-1B 15T-SR
15
122.17
135
15.0
19.0
62
92
40
2.57
LD100-1B 10T-SR
10
102.75
117
18.0
18.0
40
62
50
1.82
LD100-1B 11T-SR
11
112.70
127
18.0
23.0
46
72
50
2.21
LD100-1B 12T-SR
12
122.67
138
18.0
23.0
52
81
50
2.73
注：1.所有型号的产品均进行齿部硬化处理。
参考
重量
2.表中所列以外的型号可使用标准A系列链轮。
3.表中所列以外的型号可使用标准A系列链轮。
|
LD40 |
- |
1B |
|
10T |
- |
SR |
|
（1） |
|
（2） |
|
（3） |
|
（4） |
（1）链号
（2）链轮类型
（3）作用齿数：10齿
（4）带侧置滚轮链条
|
链轮的孔加工 |
适用轴孔直径 |
键槽 |
公差（Js9） |
键槽 |
公差 |
紧定螺钉 |
|
根据要求进行轴孔、键槽的加工。以下规格请务必指定： |
d |
KW |
KH |
MX |
||
|
1.轴孔径和公差：孔尺寸和加工精度 |
mm |
mm |
mm |
mm |
||
|
2.键槽尺寸：JIS标准的平行键或者斜键、加工公差(并级或者精级) |
10 |
4 |
±0.0150 |
1.8 |
0.1 |
M4 |
|
3.并列使用：请指定并列使用的条数。 |
12≤d<17 |
5 |
2 |
M5 |
||
|
4.客户实施孔加工时，请以链轮外周为基准。 |
17≤d<22 |
6 |
3 |
M6 |
||
|
|
22≤d<30 |
8 |
±0.0180 |
3.3 |
0.2 |
M6 |
|
|
30≤d<38 |
10 |
M8 |
|||
|
|
38≤d<44 |
12 |
±0.0215 |
3.3 |
0.2 |
M8 |
|
|
44≤d<50 |
14 |
3.8 |
|||
|
|
50≤d<58 |
16 |
4.3 |
M10 |
||
|
|
58≤d<65 |
18 |
4.4 |
