带顶置滚轮双倍节距链轮

带顶置滚轮双倍节距链轮是带顶置滚轮输送链专用链轮，结构特殊，专用链轮除了预留孔系列，还提供适配孔系列，可选择预先设定的轴孔，键槽，固定螺栓的追加工。

应用领域

汽车生产

机械工程

食品行业

包装行业

物流运输业

造纸行业

印刷行业

产品手册索取



产品特点

采用优质碳素结构钢进行冲压成型，也可以采用不锈钢材料，为耐环境链轮。

表面进行了喷吵、电镀处理。

采用先进的铣齿加工工艺，使齿形更精确。

链轮整体进行了调质热处理，极大地提高了其综合机械性能，使链轮的耐磨性显著提高。

齿部硬化：需要提高齿端强度和磨损寿命的场合，推荐使用齿端硬化链轮。各个尺寸小齿数的机械用碳素钢轮毂切削规格，齿端部均实施硬化处理。

齿部无硬化：齿端不实施硬化处理。链轮大齿数范围的齿端均为无硬化规格。

正确选用链轮型号。

检查安装传动链轮的位置状态是否良好，否则须检修或更换相关件。

按正确方法将主、从动链轮安装到位，且锁紧紧固件使其达到规定力矩要求。

装上链条并调整好松紧度后，检查链条与链轮配合是否顺畅、共面，且与链罩无干涉。

从动链轮应有张紧装置。

链轮和链条最好同时更换，若只更换其中之一，会加剧双方的磨损。

由于主动链轮转速高、齿数少，在相同条件下，比从动轮磨损快些，属正常情况。

要定期地清洁及润滑传动链条、传动链轮，以提高其使用寿命。

镀锌：镀锌是以提高金属的防锈性能为目的的表面处理工艺。随着钴酸盐纯化处理的进步，外观性能也有了很大的提高。

化学镀镍：化学镀镍的耐腐蚀性能、耐磨损性能提高，镀镍过程中不通电、无电解。适合使用在形状复杂、尺寸精度要求高的产品上。

发黑处理（表面氧化）：即碱性发黑处理，将金属置于碱性处理液中加热，金属本身起化学作用，在其表面形成黑色皮膜，皮膜具有防锈效果。

磷化处理：即磷酸盐处理。将金属浸入加温后的磷酸盐溶液中进行化学处理，使金属表面形成磷酸盐保护膜。

技术参数

点击图片放大

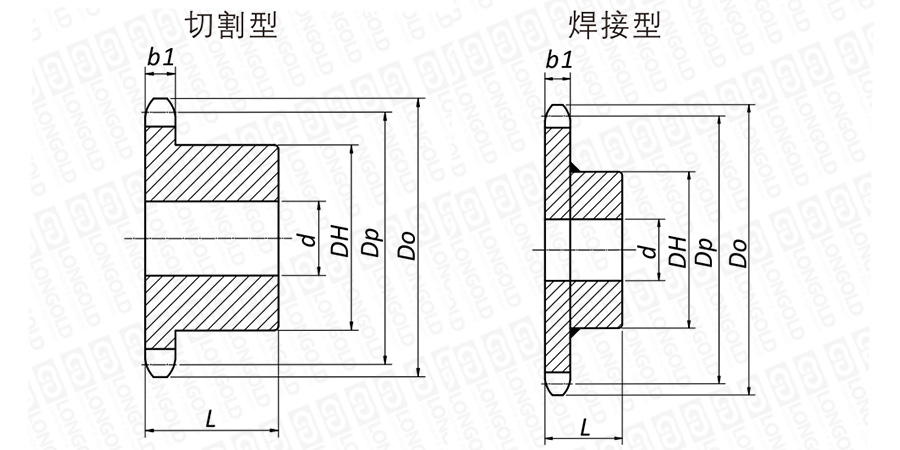

■链轮结构详见如上图

上图为带顶置滚轮双倍节距链轮的结构图。

可根据客户的需求，定制链轮的齿数，详细请咨询隆德技术人员。


■链轮尺寸表

隆德型号

滚子
形式
作用
齿数

节距圆直径

外径

齿宽

轴孔径

轮毂直径

总厚度

参考
重量

材质（规格）

PDF图纸

DXF图纸

Dp

Do

b1

d min

d max

DH

L

mm

mm

mm

mm

mm

mm

mm

kg

LDC2040R-1B1100T-TR

R滚子

11

90.16

97

7.3

12.7

42

63

25

0.8

碳素钢材C45(切割型)

请咨询

请咨询

LDC2040R-1B1200T-TR

12

98.14

105

0.9

LDC2040R-1B1300T-TR

13

106.14

114

0.9

LDC2050R-1B1100T-TR

11

112.70

124

8.9

15.9

48

73

28

1.3

LDC2050R-1B1200T-TR

12

122.67

134

18.0

1.3

LDC2050R-1B1300T-TR

13

132.67

144

1 5

LDC2060R-1B1100T-TR

11

135.24

150

11.9

18.0

55

83

45

2.6

LDC2060R-1B1200T-TR

12

147.21

162

2.8

LDC2060R-1B1300T-TR

13

159.20

175

3.1

LDC2080R-1B1100T-TR

11

180.31

199

15.0

28.0

75

107

45

4.8

LDC2080R-1B1200T-TR

12

196.28

216

5.3

LDC2080R-1B1300T-TR

13

212.27

232

5.9

LDC2100R-1B1100T-TR

11

225.39

244

18

33

80

117

56

8

低碳钢A3（焊接型）

注：1.所有型号的产品均未作齿部硬化处理。

2.当LDC双倍节距链轮本体为S滚子时，或者作用齿数为15（有效齿数为30）以上时，可以使用A系列标准链轮。


型号表示例


LDC2040
 R
 -
 1B
1100T -
 TR
（1）
 （2）
（3）
（4）
（5）


（1）链号

（2）滚子形式

（3）链轮类型

（4）作用齿数：11齿

（5）带顶置滚轮链条


加工事项


链轮的孔加工

适用轴孔直径

键槽

公差（Js9）

键槽

公差

紧定螺钉

根据要求进行轴孔、键槽的加工。以下规格请务必指定：

d

KW

KH

MX

1.轴孔径和公差：孔尺寸和加工精度

mm

mm

mm

mm

2.键槽尺寸：JIS标准的平行键或者斜键、加工公差(并级或者精级)

1012

4

±0.0150

1.8

0.1

M4

3.并列使用：请指定并列使用的条数。

12≤d<17

5

2

M5

4.客户实施孔加工时，请以链轮外周为基准。

17≤d<22

6

3

M6


22≤d<30

8

±0.0180

3.3

0.2

M6

30≤d<38

10

M8

38≤d<44

12

±0.0215

3.3

0.2

M8

44≤d<50

14

3.8

50≤d<58

16

4.3

M10

58≤d<65

18

4.4





×
