R滚子型锁式链轮

锁式链轮是无键缔结一体化的链轮，利用锥套的摩擦力原理，无键将轴强固缔结，定位简单。R滚子型锁式链轮适用于R滚子链条。

应用领域

汽车生产

机械工程

食品行业

包装行业

物流运输业

造纸行业

印刷行业

产品手册索取



产品特点

采用优质碳素结构钢进行冲压成型，也可以采用不锈钢材料，为耐环境链轮。

表面进行了喷吵、电镀处理。

采用先进的铣齿加工工艺，使齿形更精确。

链轮整体进行了调质热处理，极大地提高了其综合机械性能，使链轮的耐磨性显著提高。

齿部硬化：需要提高齿端强度和磨损寿命的场合，推荐使用齿端硬化链轮。各个尺寸小齿数的机械用碳素钢轮毂切削规格，齿端部均实施硬化处理。

齿部无硬化：齿端不实施硬化处理。链轮大齿数范围的齿端均为无硬化规格。

正确选用链轮型号。

检查安装传动链轮的位置状态是否良好，否则须检修或更换相关件。

按正确方法将主、从动链轮安装到位，且锁紧紧固件使其达到规定力矩要求。

装上链条并调整好松紧度后，检查链条与链轮配合是否顺畅、共面，且与链罩无干涉。

从动链轮应有张紧装置。

链轮和链条最好同时更换，若只更换其中之一，会加剧双方的磨损。

由于主动链轮转速高、齿数少，在相同条件下，比从动轮磨损快些，属正常情况。

要定期地清洁及润滑传动链条、传动链轮，以提高其使用寿命。

镀锌：镀锌是以提高金属的防锈性能为目的的表面处理工艺。随着钴酸盐纯化处理的进步，外观性能也有了很大的提高。

化学镀镍：化学镀镍的耐腐蚀性能、耐磨损性能提高，镀镍过程中不通电、无电解。适合使用在形状复杂、尺寸精度要求高的产品上。

发黑处理（表面氧化）：即碱性发黑处理，将金属置于碱性处理液中加热，金属本身起化学作用，在其表面形成黑色皮膜，皮膜具有防锈效果。

磷化处理：即磷酸盐处理。将金属浸入加温后的磷酸盐溶液中进行化学处理，使金属表面形成磷酸盐保护膜。

技术参数

点击图片放大

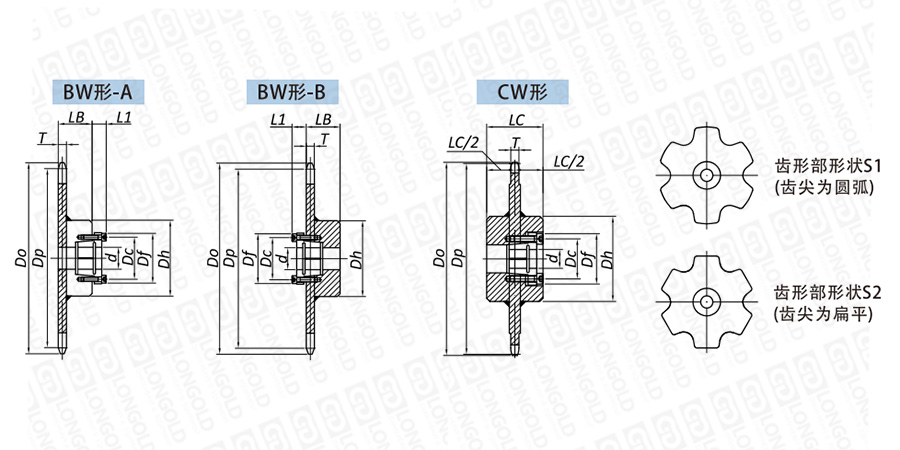

■链轮结构详见如上图

上图为R滚子型锁式链轮的结构图。

可根据客户的需求，定制链轮的齿数，详细请咨询隆德技术人员。


■链轮尺寸表

链轮型号

齿数

节距

齿幅

节距圆直径

外径

齿部
形状

使用S4套筒

使用S5套筒

使用S6套筒

PDF图纸

DXF图纸

轮毂
直径

链轮全长

轮毂
直径

链轮全长

轮毂
直径

链轮全长

P

T

Dp

Do

BW型

CW型

BW型

CW型

BW型

CW型

Dh

LB

LC

Dh

LB

LC

Dh

LB

LC

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

LDC03075R

6

75

11.9

150.00

158

S1

83

37

62

-

-

-

-

-

-

请咨询

请咨询

8

75

11.9

195.98

209

S1

83

37

62

107

41

70

117

57

103

10

75

11.9

242.71

259

S1

-

-

-

107

41

70

137

61

110

12

75

11.9

289.78

308

S1

-

-

-

127

43

73

177

58

103

LDC03100R

6

100

11.9

200.00

206

S2

117

43

74

107

41

70

-

-

-

8

100

11.9

261.31

272

S2

-

-

-

107

41

70

137

61

110

10

100

11.9

323.61

336

S1

-

-

-

127

43

73

137

61

110

12

100

11.9

386.37

401

S1

-

-

-

-

-

-

137

61

110

LDC05100R

8

100

18.0

261.31

272

S1

-

-

-

-

-

-

137

67

116

10

100

18.0

323.61

340

S1

-

-

-

-

-

-

177

64

109

LDC05125R

6

125

18.0

250.00

256

S2

-

-

-

-

-

-

137

67

116

8

125

18.0

326.64

338

S2

-

-

-

-

-

-

177

64

109

LDC05150R

6

150

18.0

300.00

304

S2

-

-

-

-

-

-

177

64

109


■规格使用

链轮型号

S4套筒

S5套筒

S6套筒

轴孔径d(mm)

28

30

32

35

38

40

42

45

48

50

55

最大容许扭矩(N ·m)

-

-

1302

1395

1488

1550

1705

462

495

528

771

837

881

1627

1743

1860

1937

2131

616

661

705

963

1046

1101

1953

2092

2232

2325

2557

LDC03075R

○

○

○

-

-

-

-

-

-

-

-

○

○

○

○

○

○

●

●

●

●

●

-

-

-

○

○

○

○

●

●

●

●

-

-

-

○

○

○

○

●

●

●

●

LDC03100R

○

○

○

○

○

○

-

-

-

-

-

-

-

-

○

○

○

○

○

●

●

●

-

-

-

○

○

○

○

○

○

●

●

-

-

-

-

-

-

○

○

○

○

○

LDC05100R

-

-

-

-

-

-

-

-

○

○

○

-

-

-

-

-

-

-

-

○

○

○

LDC05125R

-

-

-

-

-

-

-

○

○

○

○

-

-

-

-

-

-

-

-

-

○

○

LDC05150R

-

-

-

-

-

-

-

○

○

○

○

注：○标记表示仅适用于DT规格，●标记表示适用于DT和AT规格。


型号表示例


LDC03075
 R
 -
 CW 12T -
 030
 S4
 8
 A
（1）
 （2）
（3）
 （4）
（5）
 （6）
 （7）
 （8）


（1）链号

（2）滚子形式：S=S滚子，R=R滚子， F=F滚子

（3）链轮类型

（4）齿数：12齿

（5）轴孔径

（6）轴套型号

（7）安装螺栓数目

（8）轴套安装形式


链轮的齿形部

●形状

S1: 齿尖为圆弧形

S2: 齿尖平整(形状是斜线)

使用带K附件的链条，在其他的和链条外径可能干涉的情况下，可以进行链接。链轮品种以S2齿形作为标准形状。


●规格

1.普通规格(N)

是没有做齿尖硬化处理的规格。适合在轻负荷、低摩耗的环境下使用。


2.齿部硬化规格(Q)

是进行了齿部硬化处理的规格。适合在有耐磨耗性要求的场合和高负荷条件下使用。
普通规格 (N) 和齿部硬化规格 (Q) 的使用区分请按照下表进行。

链条规格

驱动侧

从动侧

普通环境

磨耗环境

普通环境

磨耗环境

DT规格

Q

Q

N

Q

N

Q

N

N

N

Q

N

N


链条规格

滚子形式

驱动侧

从动侧

普通环境

磨耗环境

普通环境

磨耗环境

AT规格

S

Q

Q

N

Q

R

Q

Q

N

Q

F

Q

Q

N

Q

注：上表的设定是在一般的使用条件下做的使用区分。特别严重的磨耗环境、高负荷条件下的使用条件的话请询问本公司。


×
