链轮的材料通常选用不锈钢,如304或316不锈钢,这些材质能够提供良好的耐腐蚀性。也有使用特殊合金钢或工程塑料的链轮,以适应不同的化学性质和工作条件。
采用先进的铣齿加工工艺,使齿形更精确。
链轮整体进行了调质热处理,极大地提高了其综合机械性能,使链轮的耐磨性显著提高。
齿部硬化:需要提高齿端强度和磨损寿命的场合,推荐使用齿端硬化链轮。各个尺寸小齿数的机械用碳素钢轮毂切削规格,齿端部均实施硬化处理。
齿部无硬化:齿端不实施硬化处理。链轮大齿数范围的齿端均为无硬化规格。
正确选用链轮型号。
检查安装传动链轮的位置状态是否良好,否则须检修或更换相关件。
按正确方法将主、从动链轮安装到位,且锁紧紧固件使其达到规定力矩要求。
装上链条并调整好松紧度后,检查链条与链轮配合是否顺畅、共面,且与链罩无干涉。
从动链轮应有张紧装置。
链轮和链条最好同时更换,若只更换其中之一,会加剧双方的磨损。
由于主动链轮转速高、齿数少,在相同条件下,比从动轮磨损快些,属正常情况。
要定期地清洁及润滑传动链条、传动链轮,以提高其使用寿命。
镀锌:镀锌是以提高金属的防锈性能为目的的表面处理工艺。随着钴酸盐纯化处理的进步,外观性能也有了很大的提高。
化学镀镍:化学镀镍的耐腐蚀性能、耐磨损性能提高,镀镍过程中不通电、无电解。适合使用在形状复杂、尺寸精度要求高的产品上。
发黑处理(表面氧化):即碱性发黑处理,将金属置于碱性处理液中加热,金属本身起化学作用,在其表面形成黑色皮膜,皮膜具有防锈效果。
磷化处理:即磷酸盐处理。将金属浸入加温后的磷酸盐溶液中进行化学处理,使金属表面形成磷酸盐保护膜。
点击图片放大
■链轮结构详见如上图

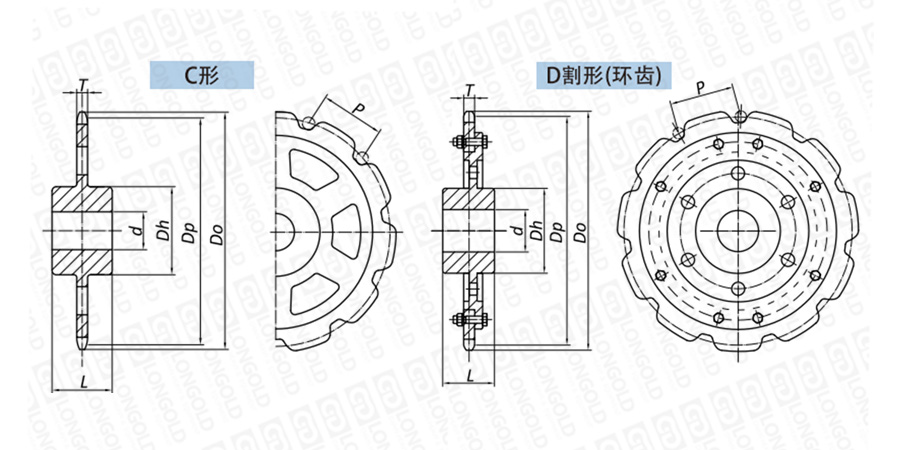

上图为JAC型水处理链用链轮的结构图。
可根据客户的需求,定制链轮的齿数,详细请咨询隆德技术人员。
■链轮尺寸表
链轮型号 |
节距 |
齿数 |
外径 |
节距圆直径 |
齿宽 |
轮毂直径 |
轮毂长度 |
工艺孔径 |
最大轴径 |
参考重量 |
PDF图纸 |
DXF图纸 |
P |
Do |
Dp |
T |
Dh |
L |
d |
d max |
|||||
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
kg |
||||
LDJAC08152S-11T |
152.4 |
11 |
556 |
540.9 |
21 |
180 |
130 |
90 |
110 |
51 |
||
LDJAC10152S-11T |
152.4 |
11 |
561 |
540.9 |
24 |
190 |
130 |
90 |
115 |
45 |
||
LDJAC10152F-10T |
152.4 |
10 |
528 |
493.2 |
16 |
170 |
120 |
80 |
105 |
36 |
||
LDJAC10152F-11T |
152.4 |
11 |
576 |
540.9 |
16 |
180 |
130 |
90 |
110 |
46 |
||
LDJAC6205S-11T |
152.4 |
11 |
565 |
540.9 |
30 |
220 |
170 |
110 |
135 |
80 |
||
LDJAC6205F-10T |
152.4 |
10 |
539 |
493.2 |
21 |
180 |
130 |
90 |
110 |
47 |
||
LDJAC6205F-11T |
152.4 |
11 |
586 |
540.9 |
21 |
220 |
160 |
110 |
135 |
65 |
||
LDJAC21152S-11T |
152.4 |
11 |
569 |
540.9 |
30 |
230 |
170 |
110 |
140 |
78 |
||
LDJAC21152F-10T |
152.4 |
10 |
542 |
493.2 |
21 |
170 |
120 |
80 |
105 |
41 |
||
LDJAC21152F-11T |
152.4 |
11 |
590 |
540.9 |
21 |
230 |
170 |
110 |
140 |
68 |
||
LDJAC26152S-11T |
152.4 |
11 |
572 |
540.9 |
48 |
260 |
190 |
120 |
160 |
110 |
||
LDJAC26152F-10T |
152.4 |
10 |
549 |
493.2 |
24 |
230 |
170 |
110 |
140 |
68 |
||
LDJAC26152F-11T |
152.4 |
11 |
597 |
540.9 |
24 |
260 |
190 |
120 |
160 |
98 |
||
LDJAC10152F-PJW-10T |
152.4 |
10 |
528 |
493.2 |
16 |
170 |
120 |
80 |
105 |
35 |
||
LDJAC10152F-PJW-11T |
152.4 |
11 |
576 |
540.9 |
16 |
180 |
130 |
90 |
110 |
42 |
||
LDJAC6205F-PJW-10T |
152.4 |
10 |
539 |
493.2 |
21 |
180 |
130 |
90 |
110 |
43 |
||
LDJAC6205F-PJW-11T |
152.4 |
11 |
586 |
540.9 |
21 |
220 |
160 |
110 |
135 |
62 |
||
*LDJAC10152F-SJW-10T |
152.4 |
10 |
528 |
493.2 |
16 |
170 |
120 |
80 |
105 |
35 |
||
*LDJAC10152F-SJW-11T |
152.4 |
11 |
576 |
540.9 |
16 |
180 |
130 |
90 |
110 |
42 |
||
*LDJAC6205F-SJW-10T |
152.4 |
10 |
539 |
493.2 |
21 |
180 |
130 |
90 |
110 |
43 |
||
*LDJAC6205F-SJW-11T |
152.4 |
11 |
586 |
540.9 |
21 |
220 |
160 |
110 |
135 |
62 |
||
*LDJAC21152F-SJW-10T |
152.4 |
10 |
542 |
493.2 |
21 |
180 |
120 |
80 |
110 |
41 |
||
*LDJAC21152F-SJW-11T |
152.4 |
11 |
590 |
540.9 |
21 |
220 |
160 |
110 |
135 |
68 |
LDJAC08152 |
S |
- | 11T |
(1) |
(2) |
|
(3) |
(1)链号
(2)滚子形式:S=S滚子
(3)齿数:11齿
1.键槽公差:
|
JIS 普通形键槽 键槽宽度公差 Js9 |
旧JIS两种平行键 键槽宽度公差 E9 |
||||||
适用轴孔径 |
键槽宽度 |
键槽深度 |
丝锥尺寸 |
适用轴孔径 |
键槽宽度 |
键槽深度 |
丝锥尺寸 |
|
KW |
KH |
MX |
KW |
KH |
MX |
|||
mm |
mm |
mm |
mm |
|||||
22 ≤ d<30 |
8 |
3.3 |
M6 |
22 ≤ d<30 |
7 |
3 |
M6 |
|
30 ≤ d<38 |
10 |
3.3 |
M8 |
30 ≤ d<40 |
10 |
3.5 |
M8 |
|
38 ≤ d<44 |
12 |
3.3 |
40 ≤ d<50 |
12 |
3.5 |
|||
|
44 ≤ d<50 |
14 |
3.8 |
50 ≤ d<60 |
15 |
5 |
||
50 ≤ d<58 |
16 |
4.3 |
M10 |
60 ≤ d<70 |
18 |
6 |
M10 |
|
58 ≤ d<65 |
18 |
4.4 |
70 ≤ d<80 |
20 |
6 |
M12 |
||
65 ≤ d<75 |
20 |
4.9 |
M12 |
80 ≤ d<95 |
24 |
8 |
||
75 ≤ d<85 |
22 |
5.4 |
95 ≤ d<110 |
28 |
9 |
M16 |
||
85 ≤ d<95 |
25 |
5.4 |
M16 |
110 ≤ d<125 |
32 |
10 |
M20 |
|
95 ≤ d<110 |
28 |
6.4 |
125 ≤ d<140 |
35 |
11 |
|||
110 ≤ d<130 |
32 |
7.4 |
M20 |
140 ≤ d<160 |
38 |
12 |
||
130 ≤ d<150 |
36 |
8.4 |
160 ≤ d<180 |
42 |
13 |
|||
150 ≤ d<170 |
40 |
9.4 |
180 ≤ d<200 |
45 |
14 |
M24 |
||
170 ≤ d<220 |
45 |
10.4 |
M24 |
200 ≤ d<224 |
50 |
15.5 |
||
200 ≤ d<230 |
50 |
11.4 |
224 ≤ d<250 |
56 |
17.5 |
