P20输送链轮

大节距输送链轮通常是指那些用于特定工业应用，如重型物料输送，其链条节距较大的链轮。这种链轮的设计需要满足承载能力强、耐磨、耐用等要求。

应用领域

汽车生产

机械工程

食品行业

包装行业

物流运输业

造纸行业

印刷行业

产品手册索取



产品特点

采用优质碳素结构钢进行冲压成型。也可以采用不锈钢或者工程塑料材料，为耐环境链轮。

表面进行了喷吵、电镀处理。

采用先进的铣齿加工工艺，使齿形更精确。

链轮整体进行了调质热处理，极大地提高了其综合机械性能，使链轮的耐磨性显著提高。

齿部硬化：需要提高齿端强度和磨损寿命的场合，推荐使用齿端硬化链轮。各个尺寸小齿数的机械用碳素钢轮毂切削规格，齿端部均实施硬化处理。

齿部无硬化：齿端不实施硬化处理。链轮大齿数范围的齿端均为无硬化规格。

正确选用链轮型号。

检查安装传动链轮的位置状态是否良好，否则须检修或更换相关件。

按正确方法将主、从动链轮安装到位，且锁紧紧固件使其达到规定力矩要求。

装上链条并调整好松紧度后，检查链条与链轮配合是否顺畅、共面，且与链罩无干涉。

从动链轮应有张紧装置。

链轮和链条最好同时更换，若只更换其中之一，会加剧双方的磨损。

由于主动链轮转速高、齿数少，在相同条件下，比从动轮磨损快些，属正常情况。

要定期地清洁及润滑传动链条、传动链轮，以提高其使用寿命。

镀锌：镀锌是以提高金属的防锈性能为目的的表面处理工艺。随着钴酸盐纯化处理的进步，外观性能也有了很大的提高。

化学镀镍：化学镀镍的耐腐蚀性能、耐磨损性能提高，镀镍过程中不通电、无电解。适合使用在形状复杂、尺寸精度要求高的产品上。

发黑处理（表面氧化）：即碱性发黑处理，将金属置于碱性处理液中加热，金属本身起化学作用，在其表面形成黑色皮膜，皮膜具有防锈效果。

磷化处理：即磷酸盐处理。将金属浸入加温后的磷酸盐溶液中进行化学处理，使金属表面形成磷酸盐保护膜。

技术参数

点击图片放大

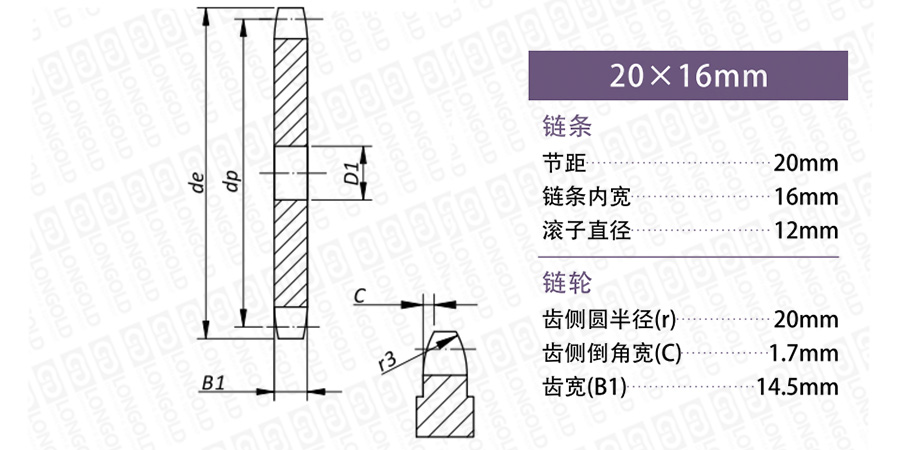

■链轮结构详见如上图

上图为P20输送链轮的结构图。

可根据客户的需求，定制链轮的齿数，详细请咨询隆德技术人员。


■尺寸表

齿数

链轮型号

外圆直径

节距圆直径
工艺孔直径

PDF图纸

DXF图纸

de

dp

D1

Z

mm

mm

mm

12

LDP20-1A12T

85.70

77.28

14

请咨询

请咨询

14

LDP20-1A14T

98.30

89.88

14

15

LDP20-1A15T

104.60

96.18

14

16

LDP20-1A16T

110.90

102.52

16

17

LDP20-1A17T

117.20

108.82

16

19

LDP20-1A19T

129.90

121.52

16

20

LDP20-1A20T

136.20

127.84

16

21

LDP20-1A21T

142.60

134.18

20

23

LDP20-1A23T

155.30

146.88

20

26

LDP20-1A26T

174.30

165.92

20

27

LDP20-1A27T

180.70

172.27

20

35

LDP20-1A35T

231.50

223.12

20

38

LDP20-1A38T

250.60

242.18

25

39

LDP20-1A39T

256.90

248.54

25

40

LDP20-1A40T

263.30

254.92

25


型号表示例


LDP20
 -
 1A 12T Q
（1）
（2）
 （3）
 （4）


（1）链号

（2）链轮类型

（3）齿数：12齿

（4）Q：齿端硬化规格


链轮的类型


类型

1A型

1B 型

1C 型

2A型

2B型

2C型

3A型

3B型

3C型

SD型

说明

单排
片式

单排
单侧轮毂

单排
双侧轮毂

双排
片式

双排
单侧轮毂

双排
双侧轮毂

三排
片式

三排
单侧轮毂

三排
双侧轮毂

双排
双向驱动

图示




×
