020 - 22197679

06B 带轴承惰轮

带轴承惰轮是一种在链轮轮毂内已经集成了滚动轴承的传动件。这种设计有助于简化安装过程，减少维护，并提高传动效率。对链条施加张力，防止链条的振动、噪音及链轮的啮合不良，适用于多种工业应用。06B带轴承惰轮适用于LD06B系列链条。

应用领域

汽车生产

机械工程

港口机械

造纸行业

散物料业

农业机械

产品手册索取



产品特点

采用优质C45碳钢进行冲压成型。

轴承的滚动体为滚子（如圆柱滚子、圆锥滚子等），承载能力相对较高，常用于承受较大径向或轴向载荷的地方。

采用先进的铣齿加工工艺，使齿形更精确。

链轮整体进行了调质热处理，极大地提高了其综合机械性能，使链轮的耐磨性显著提高。

轮体材质为S45C（齿顶高频淬火）；轴承材质：为钢；表面采用四氧化三铁保护膜。

轴承精度JISB15140级，轴承采用压入方式。

正确选用链轮型号。

检查安装传动链轮的位置状态是否良好，否则须检修或更换相关件。

按正确方法将主、从动链轮安装到位，且锁紧紧固件使其达到规定力矩要求。

装上链条并调整好松紧度后，检查链条与链轮配合是否顺畅、共面，且与链罩无干涉。

从动链轮应有张紧装置。

链轮和链条最好同时更换，若只更换其中之一，会加剧双方的磨损。

由于主动链轮转速高、齿数少，在相同条件下，比从动轮磨损快些，属正常情况。

要定期地清洁及润滑传动链条、传动链轮，以提高其使用寿命。

镀锌：镀锌是以提高金属的防锈性能为目的的表面处理工艺。随着钴酸盐纯化处理的进步，外观性能也有了很大的提高。

化学镀镍：化学镀镍的耐腐蚀性能、耐磨损性能提高，镀镍过程中不通电、无电解。适合使用在形状复杂、尺寸精度要求高的产品上。

发黑处理（表面氧化）：即碱性发黑处理，将金属置于碱性处理液中加热，金属本身起化学作用，在其表面形成黑色皮膜，皮膜具有防锈效果。

磷化处理：即磷酸盐处理。将金属浸入加温后的磷酸盐溶液中进行化学处理，使金属表面形成磷酸盐保护膜。

技术参数

点击图片放大

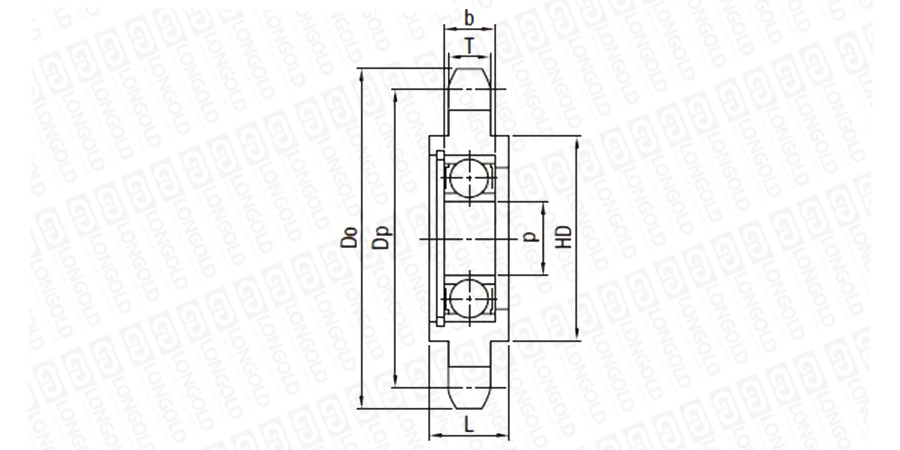

■链轮结构详见如上图

上图为06B 带轴承惰轮的结构图。

可根据客户的需求，定制链轮的齿数，详细请咨询隆德技术人员。



■链轮尺寸表

隆德型号

齿数

d

Dp

Do

T

HD

L

轴承

惰轮销适用尺寸

约重(kg)

PDF图纸

DXF图纸

零件号

b

动额定负载

Cr

单衬型

钢

轴承

DRC

mm

mm

mm

mm

mm

mm

mm

kN

LD06B-16T-TS

16

10

48.82

54

5.3

38

14

6000ZZ

8

4.55

IDP6000S

0.11

请咨询

请咨询

12

6001ZZ

8

5.10

IDP6001S

0.10

18

15

54.85

60

44

17

6203ZZ

11

7.65

IDP6202S

0.16

25

20

76.00

81

60

21

6204ZZ

14

12.80

IDP6204S

0.33


型号表示例


LD
06B -
 16T -
 TS


（1）
（2）
（3）


（1）节距

（2）齿数：16齿

（3）轴承惰轮


惰轮应用

1.在较长的中心距离上采取松弛：



2.在多轴驱动上作为中心惰轮：



3.在绕链角度不足时使用：






×
