滚珠轴承&无油套筒型惰轮

带轴承惰轮是一种在链轮轮毂内已经集成了滚动轴承的传动件。滚珠轴承由内圈、外圈、滚珠和保持架组成,滚珠在内外圈之间滚动,通过点面接触的方式减少摩擦,这种设计有助于简化安装过程,减少维护,并提高传动效率。无油套筒型惰轮则实现无油运行,避免了油液泄漏造成的环境污染,特别适用于对清洁度要求较高的工作环境。适用于多种工业应用。

产品手册索取




产品特点

采用优质C45碳钢进行冲压成型。

轴承的滚动体为滚珠,承载能力相对较高,摩擦系数低,常用于承受较大径向或轴向载荷的地方。

无油套筒实现无油运行,避免了油液泄漏造成的环境污染,特别适用于对清洁度要求较高的工作环境。

链轮整体进行了调质热处理,极大地提高了其综合机械性能,使链轮的耐磨性显著提高。

轮体材质为S45C(齿顶高频淬火);轴承材质:为钢;表面采用四氧化三铁保护膜。

轴承精度JISB15140级,轴承采用压入方式。

正确选用链轮型号。

检查安装传动链轮的位置状态是否良好,否则须检修或更换相关件。

按正确方法将主、从动链轮安装到位,且锁紧紧固件使其达到规定力矩要求。

装上链条并调整好松紧度后,检查链条与链轮配合是否顺畅、共面,且与链罩无干涉。

从动链轮应有张紧装置。

链轮和链条最好同时更换,若只更换其中之一,会加剧双方的磨损。

由于主动链轮转速高、齿数少,在相同条件下,比从动轮磨损快些,属正常情况。

要定期地清洁及润滑传动链条、传动链轮,以提高其使用寿命。

镀锌:镀锌是以提高金属的防锈性能为目的的表面处理工艺。随着钴酸盐纯化处理的进步,外观性能也有了很大的提高。

化学镀镍:化学镀镍的耐腐蚀性能、耐磨损性能提高,镀镍过程中不通电、无电解。适合使用在形状复杂、尺寸精度要求高的产品上。

发黑处理(表面氧化):即碱性发黑处理,将金属置于碱性处理液中加热,金属本身起化学作用,在其表面形成黑色皮膜,皮膜具有防锈效果。

磷化处理:即磷酸盐处理。将金属浸入加温后的磷酸盐溶液中进行化学处理,使金属表面形成磷酸盐保护膜。

技术参数

点击图片放大

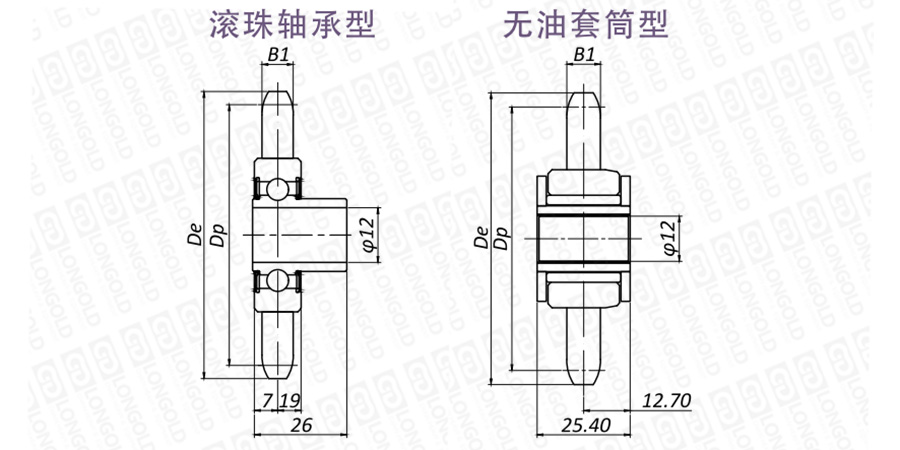

■链轮结构详见如上图

上图为滚珠轴承&无油套筒型惰轮的结构图。

可根据客户的需求,定制链轮的齿数,详细请咨询隆德技术人员。


■链轮尺寸表

齿数

惰轮型号

外圆直径

节距圆直径

齿宽

PDF图纸

DXF图纸

De

Dp

B1

滚珠轴承型

无油套筒型

mm

mm

mm

18

LD35-BB 18T-IS

LD35-OB 18T-IS

60

54.85

4.4

请咨询

请咨询

19

LD35-BB 19T-IS

LD35-OB 19T-IS

63

57.87

20

LD35-BB 20T-IS

LD35-OB 20T-IS

66

60.89

21

LD35-BB 21T-IS

LD35-OB 21T-IS

69

63.91

22

LD35-BB 22T-IS

LD35-OB 22T-IS

72

66.93

23

LD35-BB 23T-IS

LD35-OB 23T-IS

75

69.95

24

LD35-BB 24T-IS

LD35-OB 24T-IS

78

72.97

25

LD35-BB 25T-IS

LD35-OB 25T-IS

81

76.00

14

LD40-BB 14T-IS

LD40-OB 14T-IS

63

57.07

7.3

15

LD40-BB 15T-IS

LD40-OB 15T-IS

67

61.08

16

LD40-BB 16T-IS

LD40-OB 16T-IS

71

65.10

17

LD40-BB 17T-IS

LD40-OB 17T-IS

75

69.12

18

LD40-BB 18T-IS

LD40-OB 18T-IS

78

73.14

19

LD40-BB 19T-IS

LD40-OB 19T-IS

83

77.16

20

LD40-BB 20T-IS

LD40-OB 20T-IS

88

81.18

12

LD50-BB 12T-IS

LD50-OB 12T-IS

68

61.34

8.9

13

LD50-BB 13T-IS

LD50-OB 13T-IS

73

66.33

14

LD50-BB 14T-IS

LD50-OB 14T-IS

79

71.34

15

LD50-BB 15T-IS

LD50-OB 15T-IS

84

76.35

16

LD50-BB 16T-IS

LD50-OB 16T-IS

89

81.37

17

LD50-BB 17T-IS

LD50-OB 17T-IS

94

86.39

11

LD60-BB 11T-IS

LD60-OB 11T-IS

76

67.62

11.9

12

LD60-BB 12T-IS

LD60-OB 12T-IS

82

73.60

13

LD60-BB 13T-IS

LD60-OB 13T-IS

89

79.60

14

LD60-BB 14T-IS

LD60-OB 14T-IS

95

85.61

9

LD80-BB 9T-IS

LD80-OB 9T-IS

85

74.26

15.0

10

LD80-BB 10T-IS

LD80-OB 10T-IS

93

82.20

11

LD80-BB 11T-IS

LD80-OB 11T-IS

101

90.16

12

LD80-BB 12T-IS

LD80-OB 12T-IS

108

98.14

13

LD80-BB 13T-IS

LD80-OB 13T-IS

118

106.14


型号表示例


LD

35 -
BB 18T
-
IS
-
K


(1)

(2)
(3)

(4)



(1)节距

(2)惰轮类型:BB=滚珠轴承型 OB=无油套筒型

(3)齿数18T

(4)惰轮

(5)化学镀镍磷(无标记则为无表面处理)


惰轮应用

1.在较长的中心距离上采取松弛:



2.在多轴驱动上作为中心惰轮:



3.在绕链角度不足时使用:






×
