40-1不锈钢链轮

不锈钢链轮采用不锈钢材料制成，具有良好的耐腐蚀性，使得不锈钢链轮在潮湿、酸碱等腐蚀性环境中能够保持较好的性能。同时有着较高的卫生标准水平。40-1不锈钢链轮适用于隆德LD40单排滚子链条。

应用领域

汽车生产

机械工程

食品行业

包装行业

物流运输业

造纸行业

印刷行业

产品手册索取



产品特点

不锈钢具有一定的强度和硬度，能够承受一定的负载和扭矩。在链传动系统中，可以保证链轮在传递动力过程中的稳定性，减少变形和磨损的可能性。

不锈钢链轮可以有效防止生锈和腐蚀，保证生产设备的正常运行。在化工行业，面对各种酸、碱、盐等强腐蚀性物质的环境，不锈钢链轮也能长期稳定工作。

链轮整体进行了调质热处理，极大地提高了其综合机械性能，使链轮的耐磨性显著提高。

有界限标记的规格：在链轮的受力点两侧嵌入一个极限标记，深度约为3-5mm。若链轮的齿部达到磨损极限，则会在齿面上出现边界线，从而更容易确定出锥轮的寿命。

齿形规：齿形规是将薄板钢板按照设计齿形加工而成的。通过配合使用齿形规中的链轮齿，可以很容易地确认磨损量。磨损量达到3~6mm时是更换链轮的基准。

正确选用链轮型号。

检查安装传动链轮的位置状态是否良好，否则须检修或更换相关件。

按正确方法将主、从动链轮安装到位，且锁紧紧固件使其达到规定力矩要求。

装上链条并调整好松紧度后，检查链条与链轮配合是否顺畅、共面，且与链罩无干涉。

从动链轮应有张紧装置。

链轮和链条最好同时更换，若只更换其中之一，会加剧双方的磨损。

由于主动链轮转速高、齿数少，在相同条件下，比从动轮磨损快些，属正常情况。

要定期地清洁及润滑传动链条、传动链轮，以提高其使用寿命。

常用的不锈钢材质有SUS304材质，具有良好的耐腐蚀性以及耐高温、耐低温性能。

SUS316材质在耐腐蚀性方面更为出色，尤其适用于海洋环境等腐蚀性更强的场合。

如无加装特殊材质零件，不锈钢链轮的使用温度范围在-20°C~400°C。

技术参数

点击图片放大

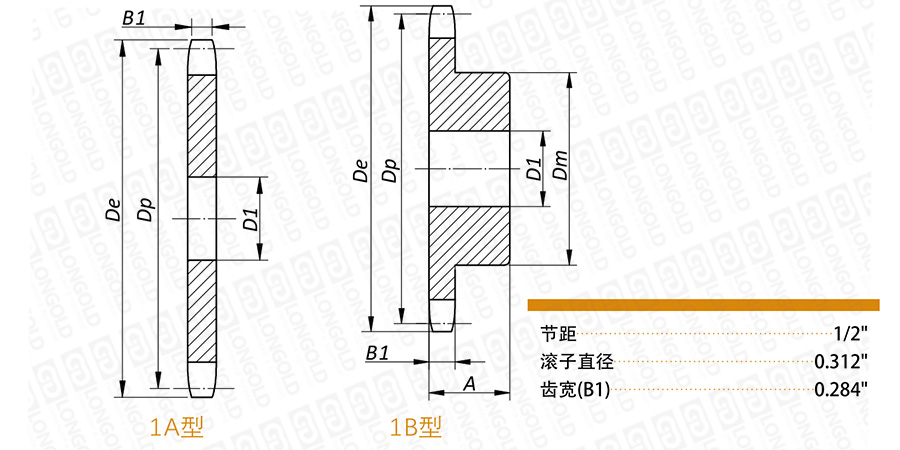

■链轮结构详见如上图

上图为40-1不锈钢链轮的结构图。

可根据客户的需求，定制链轮的齿数，详细请咨询隆德技术人员。


■链轮尺寸表

齿数

外圆直径

节距圆直径

单排A型
链轮型号

轴孔径D1

参考
重量
单排B型
链轮型号

轴孔径D1

轮毂

参考
重量

PDF图纸

DXF图纸

De

Dp

Min

Max

直径Dm

长度A

inch

inch

inch

Lbs

inch

inch

inch

inch

Lbs

10

1.840

1.618

-

-

-

LD40-1B10T-SS

1/2

3/4

*1 1/4

7/8

0.28

请咨询

请咨询

11

2.000

1.775

-

-

-

LD40-1B11T-SS

1/2

13/16

*1 3/8

7/8

0.36

12

2.170

1.932

-

-

-

LD40-1B12T-SS

1/2

15/16

*1 9/16

7/8

0.44

13

2.330

2.089

-

-

-

LD40-1B13T-SS

1/2

1  1/16

1  9/16

7/8

0.50

14

2.490

2.247

-

-

-

LD40-1B14T-SS

1/2

1  1/8

1 11/16

7/8

0.60

15

2.650

2.405

-

-

-

LD40-1B15T-SS

5/8

1  1/4

1 13/16

7/8

0.68

16

2.810

2.563

-

-

-

LD40-1B16T-SS

5/8

1  3/8

2

7/8

0.82

17

2.980

2.721

-

-

-

LD40-1B17T-SS

5/8

1  7/16

2  1/8

1

1.06

18

3.140

2.879

-

-

-

LD40-1B18T-SS

5/8

1  1/2

2  5/16

1

1.24

19

3.300

3.038

-

-

-

LD40-1B19T-SS

5/8

1  3/4

2  1/2

1

1.42

20

3.460

3.196

-

-

-

LD40-1B20T-SS

5/8

1  7/8

2  5/8

1

1.60

21

3.620

3.355

-

-

-

LD40-1B21T-SS

5/8

1  7/8

2  3/4

1

1.68

22

3.780

3.513

-

-

-

LD40-1B22T-SS

5/8

1  7/8

2  7/8

1

1.81

23

3.940

3.672

-

-

-

LD40-1B23T-SS

5/8

2

3

1

2.18

24

4.100

3.831

-

-

-

LD40-1B24T-SS

5/8

2  1/4

3  1/4

1

2.20

25

4.260

3.989

-

-

-

LD40-1B25T-SS

5/8

2  1/4

3  1/4

1

1.84

26

4.420

4.148

LD40-1A26T-SS

19/32

1.31

LD40-1B26T-SS

5/8

2  1/4

3  1/4

1

2.40

28

4.740

4.466

LD40-1A28T-SS

19/32

1.35

LD40-1B28T-SS

5/8

2  1/4

3  1/4

1

2.75

30

5.060

4.783

LD40-1A30T-SS

19/32

1.39

LD40-1B30T-SS

5/8

2  1/4

3  1/4

1

2.88

35

5.860

5.578

LD40-1A35T-SS

19/32

1.92

-

-

-

-

-

-

36

6.020

5.737

-

-

-

LD40-1B36T-SS

5/8

2  1/4

3  1/4

1

3.32

40

6.650

6.373

LD40-1A40T-SS

23/32

2.36

LD40-1B40T-SS

3/4

2  3/8

3  1/2

1

4.28

45

7.450

7.168

LD40-1A45T-SS

23/32

3.13

LD40-1B45T-SS

3/4

2  3/8

3  1/2

1

4.68

60

9.840

9.554

LD40-1A60T-SS

23/32

5.50

LD40-1B60T-SS

3/4

2  3/8

3  1/2

1

7.00

注：最大轴孔径能容纳标准键槽和键槽上的定位螺钉。小一点的轴孔孔可能没有键槽、浅键槽，以及键槽上固定角度的定位螺钉。

上表展示为不锈钢工艺孔链轮，若加工为不锈钢成品孔链轮(带键槽和螺纹孔)将提供不锈钢定位螺钉。


型号表示例


LD40
 -
 1B 11T -
 SS
（1）
（2）
 （3）
（4）


（1）链号

（2）链轮类型

（3）链轮齿数:11齿

（4）不锈钢规格


链轮的类型


类型

1A型

1B 型

1C 型

2A型

2B型

2C型

3A型

3B型

3C型

SD型

说明

单排
片式

单排
单侧轮毂

单排
双侧轮毂

双排
片式

双排
单侧轮毂

双排
双侧轮毂

三排
片式

三排
单侧轮毂

三排
双侧轮毂

双排
双向驱动

图示




×
