100双驱动链轮

双驱动链轮是一种机械传动元件，与链条配合使用，用于传递动力。这种链轮设计用于与两根单排链条啮合，可以提供比单链轮更高的传动效率和稳定性。100双驱动链轮适用于2条并排使用的LD100滚子链条。

应用领域

汽车生产

机械工程

食品行业

包装行业

物流运输业

造纸行业

印刷行业

产品手册索取



产品特点

隆德双驱动链轮通常由优质碳钢制造，并且齿部会经过淬火处理以提高强度和耐磨性。

双驱动链轮可以与链条张紧轮一起使用，以调节链条的张紧程度，确保传动系统的稳定。

采用先进的铣齿加工工艺，使齿形更精确。

链轮整体进行了调质热处理，极大地提高了其综合机械性能，使链轮的耐磨性显著提高。

齿部硬化：需要提高齿端强度和磨损寿命的场合，推荐使用齿端硬化链轮。各个尺寸小齿数的机械用碳素钢轮毂切削规格，齿端部均实施硬化处理。

齿部无硬化：齿端不实施硬化处理。链轮大齿数范围的齿端均为无硬化规格。

正确选用链轮型号。

检查安装传动链轮的位置状态是否良好，否则须检修或更换相关件。

按正确方法将主、从动链轮安装到位，且锁紧紧固件使其达到规定力矩要求。

装上链条并调整好松紧度后，检查链条与链轮配合是否顺畅、共面，且与链罩无干涉。

从动链轮应有张紧装置。

链轮和链条最好同时更换，若只更换其中之一，会加剧双方的磨损。

由于主动链轮转速高、齿数少，在相同条件下，比从动轮磨损快些，属正常情况。

要定期地清洁及润滑传动链条、传动链轮，以提高其使用寿命。

镀锌：镀锌是以提高金属的防锈性能为目的的表面处理工艺。随着钴酸盐纯化处理的进步，外观性能也有了很大的提高。

化学镀镍：化学镀镍的耐腐蚀性能、耐磨损性能提高，镀镍过程中不通电、无电解。适合使用在形状复杂、尺寸精度要求高的产品上。

发黑处理（表面氧化）：即碱性发黑处理，将金属置于碱性处理液中加热，金属本身起化学作用，在其表面形成黑色皮膜，皮膜具有防锈效果。

磷化处理：即磷酸盐处理。将金属浸入加温后的磷酸盐溶液中进行化学处理，使金属表面形成磷酸盐保护膜。

技术参数

点击图片放大

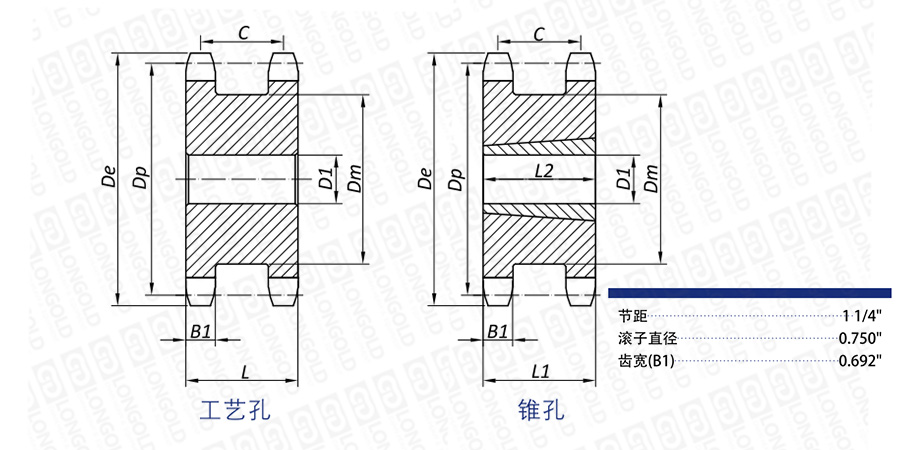

■链轮结构详见如上图

上图为100双驱动链轮的结构图。

可根据客户的需求，定制链轮的齿数，详细请咨询隆德技术人员。


■工艺孔双驱动链轮尺寸

齿数

链轮型号

外径

节距圆直径

轴孔径D1

齿宽

参考重量

PDF图纸

DXF图纸

De

Dp

Min

Max

L

C

E

B1

Z

inch

inch

inch

inch

inch

inch

inch

inch

Lbs

13

LD100-SD 13T

5.820

5.223

1

2  1/2

2 11/16

2

3 25/32

0.692

11.2

请咨询

请咨询

14

LD100-SD 14T

6.230

5.617

1  1/4

2  3/4

2 11/16

2

4  3/16

0.692

13.5

15

LD100-SD 15T

6.630

6.012

1  1/4

3  1/16

2 11/16

2

4 19/32

0.692

16.8

16

LD100-SD 16T

7.030

6.407

1  1/4

3  1/4

2 11/16

2

4  1/2

0.692

19.3

17

LD100-SD 17T

7.440

6.803

1  1/4

3  5/8

2 11/16

2

4 29/32

0.692

21.5

18

LD100-SD 18T

7.840

7.198

1  1/4

3  3/4

2 11/16

2

5  9/32

0.692

23.0

19

LD100-SD 19T

8.240

7.595

1  1/4

4  3/16

2 11/16

2

6 13/64

0.692

25.0

20

LD100-SD 20T

8.640

7.991

1  1/4

4  3/16

2 11/16

2

6 39/64

0.692

26.5

21

LD100-SD 21T

9.040

8.387

1  1/4

5  1/4

2 11/16

2

7

0.692

29.0


■锥孔双驱动链轮尺寸

齿数

链轮型号

衬套尺寸

外径

节距圆直径

轴孔径D1

齿宽

参考重量

PDF图纸

DXF图纸

De

Dp

Min

Max

L1

C

E

L2

B1

Z

inch

inch

inch

inch

inch

inch

inch

inch

inch

Lbs

16

LD100-SD16TQ-TB

2517

7.030

6.407

3/4

2  1/2

2 11/16

2

5

1  3/4

0.692

13.0

请咨询

请咨询

17

LD100-SD17TQ-TB

3020

7.440

6.803

15/16

3

2 11/16

2

5 13/32

2

0.692

14.0

18

LD100-SD18TQ-TB

3020

7.840

7.198

15/16

3

2 11/16

2

5 51/64

2

0.692

16.0

19

LD100-SD19TQ-TB

3020

8.240

7.595

15/16

3

2 11/16

2

6 13/64

2

0.692

20.0

21

LD100-SD21TQ-TB

3020

9.040

8.387

15/16

3

2 11/16

2

2 11/16

2

0.692

27.5

注：带锥孔双驱动链轮的参考重量仅为链轮重量，不包含锥套重量。


型号表示例


LD100
 -
 SD
 -
 19T Q
 -
 TB
（1）
（2）
（3）
 （4）
（5）


（1）链号

（2）双驱动链轮

（3）齿数：19齿

（4）Q：齿部硬化处理

（5）带锥套


链轮的类型


类型

1A型

1B 型

1C 型

2A型

2B型

2C型

3A型

3B型

3C型

SD型

说明

单排
片式

单排
单侧轮毂

单排
双侧轮毂

双排
片式

双排
单侧轮毂

双排
双侧轮毂

三排
片式

三排
单侧轮毂

三排
双侧轮毂

双排
双向驱动

图示




×
