隆德双驱动链轮通常由优质碳钢制造,并且齿部会经过淬火处理以提高强度和耐磨性。
双驱动链轮可以与链条张紧轮一起使用,以调节链条的张紧程度,确保传动系统的稳定。
采用先进的铣齿加工工艺,使齿形更精确。
链轮整体进行了调质热处理,极大地提高了其综合机械性能,使链轮的耐磨性显著提高。
齿部硬化:需要提高齿端强度和磨损寿命的场合,推荐使用齿端硬化链轮。各个尺寸小齿数的机械用碳素钢轮毂切削规格,齿端部均实施硬化处理。
齿部无硬化:齿端不实施硬化处理。链轮大齿数范围的齿端均为无硬化规格。
正确选用链轮型号。
检查安装传动链轮的位置状态是否良好,否则须检修或更换相关件。
按正确方法将主、从动链轮安装到位,且锁紧紧固件使其达到规定力矩要求。
装上链条并调整好松紧度后,检查链条与链轮配合是否顺畅、共面,且与链罩无干涉。
从动链轮应有张紧装置。
链轮和链条最好同时更换,若只更换其中之一,会加剧双方的磨损。
由于主动链轮转速高、齿数少,在相同条件下,比从动轮磨损快些,属正常情况。
要定期地清洁及润滑传动链条、传动链轮,以提高其使用寿命。
镀锌:镀锌是以提高金属的防锈性能为目的的表面处理工艺。随着钴酸盐纯化处理的进步,外观性能也有了很大的提高。
化学镀镍:化学镀镍的耐腐蚀性能、耐磨损性能提高,镀镍过程中不通电、无电解。适合使用在形状复杂、尺寸精度要求高的产品上。
发黑处理(表面氧化):即碱性发黑处理,将金属置于碱性处理液中加热,金属本身起化学作用,在其表面形成黑色皮膜,皮膜具有防锈效果。
磷化处理:即磷酸盐处理。将金属浸入加温后的磷酸盐溶液中进行化学处理,使金属表面形成磷酸盐保护膜。
点击图片放大

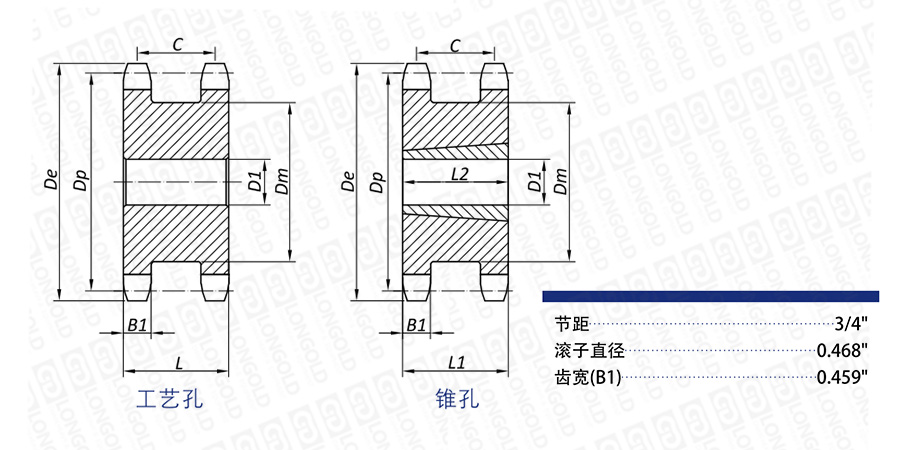

■链轮结构详见如上图
上图为60双驱动链轮的结构图。
可根据客户的需求,定制链轮的齿数,详细请咨询隆德技术人员。
■工艺孔双驱动链轮尺寸
齿数
链轮型号
外径
节距圆直径
轴孔径D1
齿宽
参考重量
PDF图纸
DXF图纸
De
Dp
Min
Max
L
C
E
B1
Z
inch
inch
inch
inch
inch
inch
inch
inch
Lbs
13
LD60-SD13T
3.490
3.134
3/4
1 1/4
1 15/16
1 31/64
2 11/32
0.495
2.6
14
LD60-SD14T
3.740
3.371
3/4
1 5/16
1 15/16
1 31/64
2 9/16
0.495
3.2
15
LD60-SD15T
3.980
3.607
3/4
1 1/2
1 15/16
1 31/64
2 7/8
0.495
3.8
16
LD60-SD16T
4.220
3.844
3/4
1 11/16
1 15/16
1 31/64
3 3/64
0.495
4.5
17
LD60-SD17T
4.460
4.082
3/4
1 3/4
1 15/16
1 31/64
3 1/4
0.495
5.3
18
LD60-SD18T
4.700
4.319
3/4
1 7/8
1 15/16
1 31/64
3 1/2
0.495
6.5
19
LD60-SD19T
4.950
4.557
3/4
2 1/16
1 15/16
1 31/64
3 45/64
0.495
6.8
20
LD60-SD20T
5.190
4.794
3/4
2 1/4
1 15/16
1 31/64
3 61/64
0.495
7.0
21
LD60-SD21T
5.430
5.032
3/4
2 3/4
1 15/16
1 31/64
4 3/16
0.495
7.5
■锥孔双驱动链轮尺寸
齿数
链轮型号
衬套尺寸
外径
节距圆直径
轴孔径D1
齿宽
参考重量
PDF图纸
DXF图纸
De
Dp
Min
Max
L1
C
E
L2
B1
Z
inch
inch
inch
inch
inch
inch
inch
inch
inch
Lbs
17
LD60-SD17TQ-TB
1615
4.460
4.002
1/2
1 5/8
1 15/16
1 31/64
3 7/32
1 1/2
0.495
4.5
18
LD60-SD18TQ-TB
2012
4.700
4.319
1/2
2
1 15/16
1 31/64
3 15/32
1 1/4
0.495
5.0
19
LD60-SD19TQ-TB
2012
4.950
4.557
1/2
2
1 15/16
1 31/64
3 45/64
1 1/4
0.495
5.8
20
LD60-SD20TQ-TB
2517
5.190
4.794
1/2
2 1/2
1 15/16
1 31/64
3 61/64
1 3/4
0.495
5.6
21
LD60-SD21TQ-TB
2517
5.430
5.632
1/2
2 1/2
1 15/16
1 31/64
4 3/64
1 3/4
0.495
6.4
23
LD60-SD23TQ-TB
2517
5.910
5.508
1/2
2 1/2
1 15/16
1 31/64
4 43/64
1 3/4
0.495
7.3
24
LD60-SD24TQ-TB
2517
6.150
5.746
1/2
2 1/2
1 15/16
1 31/64
4 29/32
1 3/4
0.495
8.2
注:带锥孔双驱动链轮的参考重量仅为链轮重量,不包含锥套重量。
LD60 |
- |
SD |
- |
17T |
Q |
- |
TB |
(1) |
|
(2) |
|
(3) |
(4) |
|
(5) |
(1)链号
(2)双驱动链轮
(3)齿数:17齿
(4)Q:齿部硬化处理
(5)带锥套
类型 |
1A型 |
1B 型 |
1C 型 |
2A型 |
2B型 |
2C型 |
3A型 |
3B型 |
3C型 |
SD型 |
说明 |
单排 |
单排 |
单排 |
双排 |
双排 |
双排 |
三排 |
三排 |
三排 |
双排 |
图示 |
|
|
|
|
|
|
|
|
|
|
