80双驱动链轮

双驱动链轮是一种机械传动元件，与链条配合使用，用于传递动力。这种链轮设计用于与两根单排链条啮合，可以提供比单链轮更高的传动效率和稳定性。80双驱动链轮适用于2条并排使用的LD80滚子链条。

应用领域

汽车生产

机械工程

食品行业

包装行业

物流运输业

造纸行业

印刷行业

产品手册索取



产品特点

隆德双驱动链轮通常由优质碳钢制造，并且齿部会经过淬火处理以提高强度和耐磨性。

双驱动链轮可以与链条张紧轮一起使用，以调节链条的张紧程度，确保传动系统的稳定。

采用先进的铣齿加工工艺，使齿形更精确。

链轮整体进行了调质热处理，极大地提高了其综合机械性能，使链轮的耐磨性显著提高。

齿部硬化：需要提高齿端强度和磨损寿命的场合，推荐使用齿端硬化链轮。各个尺寸小齿数的机械用碳素钢轮毂切削规格，齿端部均实施硬化处理。

齿部无硬化：齿端不实施硬化处理。链轮大齿数范围的齿端均为无硬化规格。

正确选用链轮型号。

检查安装传动链轮的位置状态是否良好，否则须检修或更换相关件。

按正确方法将主、从动链轮安装到位，且锁紧紧固件使其达到规定力矩要求。

装上链条并调整好松紧度后，检查链条与链轮配合是否顺畅、共面，且与链罩无干涉。

从动链轮应有张紧装置。

链轮和链条最好同时更换，若只更换其中之一，会加剧双方的磨损。

由于主动链轮转速高、齿数少，在相同条件下，比从动轮磨损快些，属正常情况。

要定期地清洁及润滑传动链条、传动链轮，以提高其使用寿命。

镀锌：镀锌是以提高金属的防锈性能为目的的表面处理工艺。随着钴酸盐纯化处理的进步，外观性能也有了很大的提高。

化学镀镍：化学镀镍的耐腐蚀性能、耐磨损性能提高，镀镍过程中不通电、无电解。适合使用在形状复杂、尺寸精度要求高的产品上。

发黑处理（表面氧化）：即碱性发黑处理，将金属置于碱性处理液中加热，金属本身起化学作用，在其表面形成黑色皮膜，皮膜具有防锈效果。

磷化处理：即磷酸盐处理。将金属浸入加温后的磷酸盐溶液中进行化学处理，使金属表面形成磷酸盐保护膜。

技术参数

点击图片放大


■链轮结构详见如上图

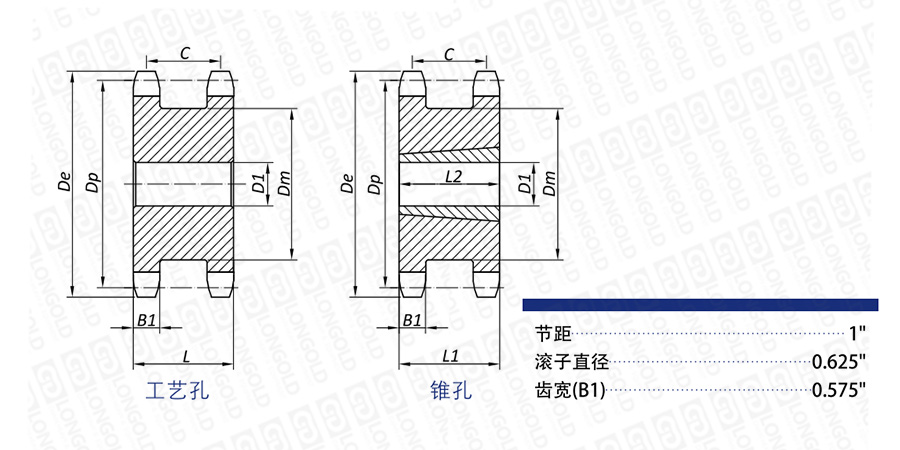

上图为80双驱动链轮的结构图。

可根据客户的需求，定制链轮的齿数，详细请咨询隆德技术人员。


■工艺孔双驱动链轮尺寸

齿数

链轮型号

外径

节距圆直径

轴孔径D1

齿宽

参考重量

PDF图纸

DXF图纸

De

Dp

Min

Max

L

C

E

B1

Z

inch

inch

inch

inch

inch

inch

inch

inch

Lbs

13

LD80-SD 13T

4.660

4.179

1

2

2  3/16

1  5/8

3  1/64

0.575

6.5

请咨询

请咨询

14

LD80-SD 14T

4.980

4.494

1

2  1/4

2  3/16

1  5/8

3 11/32

0.575

7.7

15

LD80-SD 15T

5.300

4.810

1

2  3/8

2  3/16

1  5/8

3 13/16

0.575

9.1

16

LD80-SD 16T

5.630

5.126

1

2 11/16

2  3/16

1  5/8

4

0.575

9.5

17

LD80-SD 17T

5.950

5.442

1

2 13/16

2  3/16

1  5/8

4  5/16

0.575

10.8

18

LD80-SD 18T

6.270

5.759

1

3  1/8

2  3/16

1  5/8

4 41/64

0.575

12.1

19

LD80-SD 19T

6.590

6.076

1

3  1/4

2  3/16

1  5/8

4 61/64

0.575

12.8

20

LD80-SD 20T

6.910

6.392

1

3  1/2

2  3/16

1  5/8

5  9/32

0.575

14.0

21

LD80-SD 21T

7.240

6.710

1

3  3/4

2  3/16

1  5/8

5 19/32

0.575

16.5

22

LD80-SD 22T

7.560

7.027

1

3  7/8

2  3/16

1  5/8

6 27/32

0.575

18.4


■锥孔双驱动链轮尺寸

齿数

链轮型号

衬套尺寸

外径

节距圆直径

轴孔径D1

齿宽

参考重量

PDF图纸

DXF图纸

De

Dp

Min

Max

L1

C

E

L2

B1

Z

inch

inch

inch

inch

inch

inch

inch

inch

inch

Lbs

17

LD80-SD17TQ-TB

2517

5.950

5.442

1/2

2  1/2

2  3/16

1  5/8

4  5/16

1  3/4

0.575

7.6

请咨询

请咨询

18

LD80-SD18TQ-TB

2517

6.270

5.759

1/2

2  1/2

2  3/16

1  5/8

4  3/4

1  3/4

0.575

8.7

19

LD80-SD19TQ-TB

3020

6.590

6.076

15/16

3

2  3/16

1  5/8

4 61/64

2

0.575

9.7

21

LD80-SD21TQ-TB

3020

6.910

6.392

15/16

3

2  3/16

1  5/8

5  9/32

2

0.575

10.0

22

LD80-SD22TQ-TB

3020

7.240

6.710

15/16

3

2  3/16

1  5/8

5 19/32

2

0.575

12.0

23

LD80-SD23TQ-TB

3020

7.880

7.344

15/16

3

2  3/16

1  5/8

6 15/64

2

0.575

14.5

注：带锥孔双驱动链轮的参考重量仅为链轮重量，不包含锥套重量。


型号表示例


LD80
 -
 SD
 -
 19T Q
 -
 TB
（1）
（2）
（3）
 （4）
（5）


（1）链号

（2）双驱动链轮

（3）齿数：19齿

（4）Q：齿部硬化处理

（5）带锥套


链轮的类型


类型

1A型

1B 型

1C 型

2A型

2B型

2C型

3A型

3B型

3C型

SD型

说明

单排
片式

单排
单侧轮毂

单排
双侧轮毂

双排
片式

双排
单侧轮毂

双排
双侧轮毂

三排
片式

三排
单侧轮毂

三排
双侧轮毂

双排
双向驱动

图示




×
