B系列双驱动链轮

双驱动链轮是一种机械传动元件,与链条配合使用,用于传递动力。这种链轮设计用于与两根单排链条啮合,可以提供比单链轮更高的传动效率和稳定性。B系列双驱动链轮适用于隆德2条并排使用的B系列滚子链条。

产品手册索取




产品特点

隆德双驱动链轮通常由优质碳钢制造,并且齿部会经过淬火处理以提高强度和耐磨性。

双驱动链轮可以与链条张紧轮一起使用,以调节链条的张紧程度,确保传动系统的稳定。

采用先进的铣齿加工工艺,使齿形更精确。

链轮整体进行了调质热处理,极大地提高了其综合机械性能,使链轮的耐磨性显著提高。

齿部硬化:需要提高齿端强度和磨损寿命的场合,推荐使用齿端硬化链轮。各个尺寸小齿数的机械用碳素钢轮毂切削规格,齿端部均实施硬化处理。

齿部无硬化:齿端不实施硬化处理。链轮大齿数范围的齿端均为无硬化规格。

正确选用链轮型号。

检查安装传动链轮的位置状态是否良好,否则须检修或更换相关件。

按正确方法将主、从动链轮安装到位,且锁紧紧固件使其达到规定力矩要求。

装上链条并调整好松紧度后,检查链条与链轮配合是否顺畅、共面,且与链罩无干涉。

从动链轮应有张紧装置。

链轮和链条最好同时更换,若只更换其中之一,会加剧双方的磨损。

由于主动链轮转速高、齿数少,在相同条件下,比从动轮磨损快些,属正常情况。

要定期地清洁及润滑传动链条、传动链轮,以提高其使用寿命。

镀锌:镀锌是以提高金属的防锈性能为目的的表面处理工艺。随着钴酸盐纯化处理的进步,外观性能也有了很大的提高。

化学镀镍:化学镀镍的耐腐蚀性能、耐磨损性能提高,镀镍过程中不通电、无电解。适合使用在形状复杂、尺寸精度要求高的产品上。

发黑处理(表面氧化):即碱性发黑处理,将金属置于碱性处理液中加热,金属本身起化学作用,在其表面形成黑色皮膜,皮膜具有防锈效果。

磷化处理:即磷酸盐处理。将金属浸入加温后的磷酸盐溶液中进行化学处理,使金属表面形成磷酸盐保护膜。

技术参数

点击图片放大


■链轮结构详见如上图

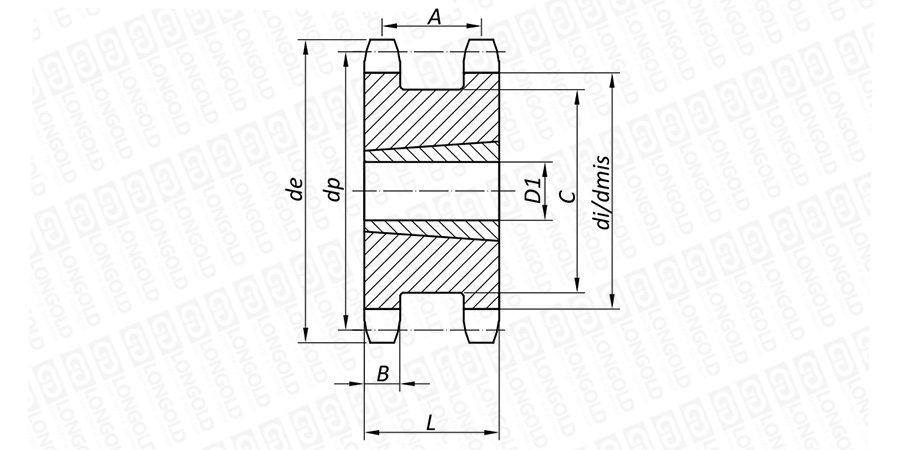

上图为B系列双驱动链轮的结构图。

可根据客户的需求,定制链轮的齿数,详细请咨询隆德技术人员。


■链轮尺寸表

齿数

链轮型号

节距

滚子
直径
外圆
直径

节距圆直径

齿根圆直径

齿根距

轴孔径

排距

齿宽

轮毂
宽度

总高

PDF图纸

DXF图纸

P

R

de

dp

di

dmis

D

A

B

C max

L

Z

inch

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

13

LD06B-SD13T

3/8"×7/32"

6.35

43.0

39.80

33.45

33.16

10

20.3

5.3

28

26

请咨询

请咨询

15

LD06B-SD15T

49.3

45.81

39.46

39.21

10

20.3

5.3

34

26

17

LD06B-SD17T

55.3

51.84

45.49

45.27

12

20.3

5.3

40

26

19

LD06B-SD19T

61.3

57.87

51.52

5.32

12

20.3

5.3

46

26

21

LD06B-SD21T

68.0

63.91

57.56

57.38

15

20.3

5.3

52

26

23

LD06B-SD23T

73.5

69.95

53.60

63.44

15

20.3

5.3

59

26

25

LD06B-SD25T

80.0

76.00

59.65

69.50

15

20.3

5.3

65

26

13

LD08B-SD13T

1/2"×5/16"

8.51

57.4

53.07

44.56

44.17

10

24.8

7.2

37

32

15

LD08B-SD15T

65.5

61.08

52.57

52.24

10

24.8

7.2

45

32

17

LD08B-SD17T

73.6

69.12

60.61

60.31

12

24.8

7.2

53

32

19

LD08B-SD19T

81.7

77.16

68.65

68.39

12

24.8

7.2

62

32

21

LD08B-SD21T

89.7

85.21

76.71

76.46

15

24.8

7.2

70

32

23

LD08B-SD23T

98.2

93.27

84.76

84.54

15

24.8

7.2

78

32

25

LD08B-SD25T

105.8

101.33

92.82

92.62

15

24.8

7.2

86

32

13

LD10B-SD13T

5/8"×3/8"

10.16

73.0

66.33

56.17

55.69

15

27.9

9.1

48

37

15

LD10B-SD15T

83.0

76.35

66.19

65.78

15

27.9

9.1

58

37

17

LD10B-SD17T

93.0

86.39

76.23

75.87

15

27.9

9.1

68

37

19

LD10B-SD19T

103.3

96.45

86.29

85.96

19

27.9

9.1

79

37

21

LD10B-SD21T

113.4

106.51

96.35

76.06

19

27.9

9.1

89

37

23

LD10B-SD23T

123.4

116.59

106.43

106.15

19

27.9

9.1

99

37

25

LD10B-SD25T

134.0

126.66

116.50

116.25

19

27.9

9.1

109

37

13

LD12B-SD13T

3/4"×7/16"

12.07

87.5

79.60

67.53

66.95

20

33.9

11.1

59

45

15

LD12B-SD15T

99.8

91.63

79.56

79.05

20

33.9

11.1

71

45

17

LD12B-SD17T

111.5

103.67

91.60

91.18

20

33.9

11.1

83

45

19

LD12B-SD19T

124.2

115.74

103.67

103.27

20

33.9

11.1

95

45

21

LD12B-SD21T

136.0

127.82

115.75

115.39

24

33.9

11.1

107

45

23

LD12B-SD23T

149.0

139.90

127.83

127.51

24

33.9

11.1

119

45

25

LD12B-SD25T

160.0

151.99

139.92

139.62

24

33.9

11.1

131

45

13

LD16B-SD13T

1"×17.02

15.88

117.0

106.14

90.26

89.48

24

47.8

16.2

78

64

15

LD16B-SD15T

133.0

122.17

106.29

105.62

24

47.8

16.2

95

64

17

LD16B-SD17T

149.0

138.23

122.35

121.76

24

47.8

16.2

111

64

19

LD16B-SD19T

165.2

154.32

138.44

137.91

24

47.8

16.2

127

64

21

LD16B-SD21T

181.2

170.42

154.54

154.03

24

47.8

16.2

143

64


型号表示例


LD06B
-
SD
-
13T
(1)

(2)

(3)


(1)链号

(2)双驱动链轮

(3)齿数:13齿


链轮的类型


类型

1A型

1B 型

1C 型

2A型

2B型

2C型

3A型

3B型

3C型

SD

说明

单排
片式

单排
单侧轮毂

单排
双侧轮毂

双排
片式

双排
单侧轮毂

双排
双侧轮毂

三排
片式

三排
单侧轮毂

三排
双侧轮毂

双排
双向驱动

图示




×
