20M-115 QTL同步带轮

同步带轮的轮缘上分布着精确的齿形，齿形的设计经过严格的计算和优化，带QTL锥孔，搭配20M型115宽的同步带使用，能与同步带完美啮合，实现高效的动力传输，从而确保传动的准确性和平稳性。

应用领域

汽车生产

机械工程

食品行业

包装行业

医疗行业

产品手册索取



产品特点

结构相对简单，安装和拆卸过程比较方便。

由于其与同步带的配合精度高，在安装过程中不需要进行过多的调整和校准，能够节省安装时间和提高安装效率。

同步带轮⼀般由碳钢(C45)、铝合金(2A12)、铸铁(GG25)、 灰铁(HT250)等材料制造。

挡圈材质⼀般为A3钢(35钢)，具体材质可根据客户需求选用，如有需求，请联系隆德技术人员。

齿形结构合理，能够承受较大的负载和扭矩。

与同步带的圆弧齿配合良好，在传动过程中运行平稳，减少了因传动不平稳导致的振动和冲击。

圆弧齿的形状设计使得带轮与同步带之间的啮合更加紧密且准确，能够确保传动比的精确性，实现精准的定比传动。

同步带轮的润滑方式取决于同步带轮的型号和材质，塑料、钢制和铸铁使用的润滑方式有所不同，详情请咨询隆德技术人员。

HTP圆弧齿同步带轮具有广泛的应用领域。

在各类自动化生产线上，HTP圆弧齿同步带轮被用于传输和定位各种工件。

在食品行业中，HTP圆弧齿同步带轮具有卫生、耐腐蚀的特点，适用于各种食品加工环境。

在电子设备制造过程中，HTP圆弧齿同步带轮可以用于输送电路板、电子元件等，从而实现高效、准确的生产操作。

轴孔规格为圆孔+螺纹孔、圆孔+键槽孔时，本司提供附属品固定螺丝，同包装出货（可能掉落在包装袋中）。

轴孔规格为圆孔、台阶孔、两端台阶孔、双台阶孔时，无螺纹孔。

轴孔内有时可能不进行表面处理。

技术参数

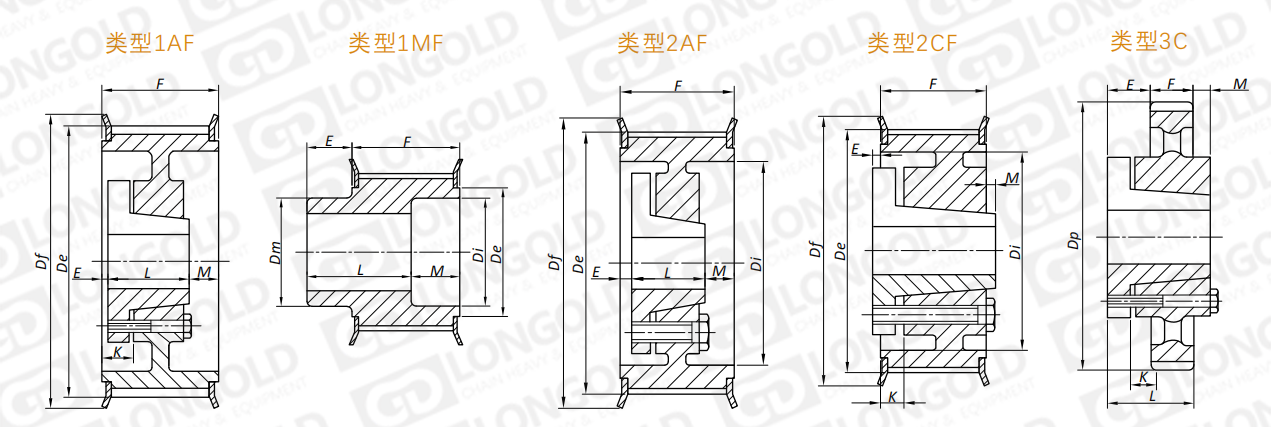

点击图片放大



■同步带轮尺寸表格

同步带轮型号

类型

锥套
型号

齿数

外圆

直径

节距圆

直径

挡圈

直径

轮毂

直径

Di

E

M

L

F

K

参考

重量

Dp

De

Df

Dm

inch

inch

inch

inch

inch

inch

inch

inch

inch

inch

lbs

20M115-F34T-F

1AF

F

34

8.522

8.352

9  7/16

-

6 7/8

7/16

1  5/16

3 5/8

5 3/8

1  7/16

32

20M115-F36T-F

1AF

F

36

9.023

8.853

9 7/8

-

7

7/16

1  5/16

3 5/8

5 3/8

1  7/16

40

20M115-F38T-F

1AF

F

38

9.524

9.354

10  7/16

-

7  9/16

7/16

1  5/16

3 5/8

5 3/8

1  7/16

45

20M115-F40T-F

1AF

F

40

10.026

9.856

10 13/16

-

8

7/16

1  5/16

3 5/8

5 3/8

1  7/16

51

20M115-F44T-F

1AF

F

44

11.028

10.858

11 13/16

-

8 15/16

7/16

1  5/16

3 5/8

5 3/8

1  7/16

63

20M115-J48T-F

1AF

J

48

12.031

11.861

12 13/16

-

9 15/16

-

7/8

4 1/2

5 3/8

1  3/16

84

20M115-J52T-F

2AF

J

52

13.033

12.863

13 3/4

7 3/4

10 7/8

-

7/8

4 1/2

5 3/8

1  3/16

90

20M115-J56T-F

2AF

J

56

14.036

13.866

14 3/4

7 3/4

11 7/8

-

7/8

4 1/2

5 3/8

1  3/16

94

20M115-J60T-F

2AF

J

60

15.038

14.868

15 15/16

7 3/4

13  1/16

-

7/8

4 1/2

5 3/8

1  3/16

97

20M115-J64T-F

2AF

J

64

16.041

15.871

16 15/16

7 3/4

14  1/16

-

7/8

4 1/2

5 3/8

1  3/16

104

20M115-J68T-F

2AF

J

68

17.044

16.874

17 15/16

7 3/4

15

-

7/8

4 1/2

5 3/8

1  3/16

110

20M115-J72T-F

2AF

J

72

18.046

17.876

18 7/8

7 3/4

16

-

7/8

4 1/2

5 3/8

1  3/16

119

20M115-M80T-F

2CF

M

80

20.051

19.881

20 7/8

7 3/4

18

1 1/4

1/8

6 3/4

5 3/8

3/16

182

20M115-M90T-F

2CF

M

90

22.558

22.388

23  7/16

7 3/4

20  9/16

1 1/4

1/8

6 3/4

5 3/8

3/16

212

20M115-M112T

3C

M

112

28.072

27.902

-

7 3/4

26 3/8

1 1/4

1/8

6 3/4

5 3/8

3/16

239

20M115-N144T

3C

N

144

36.092

35.922

-

10 1/2

34 3/8

1 3/4

1

8 1/8

5 3/8

-

341

20M115-N168T

3C

N

168

42.108

41.938

-

10 1/2

40 3/8

1 3/4

1

8 1/8

5 3/8

-

417

20M115-N192T

3C

N

192

48.123

47.953

-

10 1/2

46 1/4

1 3/4

1

8 1/8

5 3/8

-

550

20M115-N216T

3C

N

216

54.138

53.968

-

10 1/2

52 1/4

1 3/4

1

8 1/8

5 3/8

-

566


型号表示例


20M 115 -
 F 34T
 -
 F -
 QTL

（1）
 （2）
（3）
 （4）
（5）
（6）


（1）同步带轮系列

（2）同步带宽度

（3）锥套型号

（4）齿数

（5）带挡圈

（6）带QTL型QD孔


使用案例·订购方法

同步带轮的适使用案例


设备：工件反转转移机构

⽬的：通过同步带轮和同步带的传动动力，将传送带上的工件旋转90°并转移到下一道工序。此时，夹紧机构进行180°自转，转移时不相对于输送方向同时改变工件方向。

同步带轮用途：通过同步带轮和同步带的传动，转移工件的同时，还能改变工件放置方向。





订购同步带轮时的注意事项

必须确认同步带轮的材质，以及同步带轮的外圆直径、同步圆直径和齿数等参数。

请把同步带轮的各项要求提供后进行订购。或者咨询隆德技术人员。




×
