20M-230 QTL同步带轮

同步带轮的轮缘上分布着精确的齿形，齿形的设计经过严格的计算和优化，带QTL锥孔，搭配20M型230宽的同步带使用，能与同步带完美啮合，实现高效的动力传输，从而确保传动的准确性和平稳性。

应用领域

汽车生产

机械工程

食品行业

包装行业

医疗行业

产品手册索取



产品特点

结构相对简单，安装和拆卸过程比较方便。

由于其与同步带的配合精度高，在安装过程中不需要进行过多的调整和校准，能够节省安装时间和提高安装效率。

同步带轮⼀般由碳钢(C45)、铝合金(2A12)、铸铁(GG25)、 灰铁(HT250)等材料制造。

挡圈材质⼀般为A3钢(35钢)，具体材质可根据客户需求选用，如有需求，请联系隆德技术人员。

齿形结构合理，能够承受较大的负载和扭矩。

与同步带的圆弧齿配合良好，在传动过程中运行平稳，减少了因传动不平稳导致的振动和冲击。

圆弧齿的形状设计使得带轮与同步带之间的啮合更加紧密且准确，能够确保传动比的精确性，实现精准的定比传动。

同步带轮的润滑方式取决于同步带轮的型号和材质，塑料、钢制和铸铁使用的润滑方式有所不同，详情请咨询隆德技术人员。

HTP圆弧齿同步带轮具有广泛的应用领域。

在各类自动化生产线上，HTP圆弧齿同步带轮被用于传输和定位各种工件。

在食品行业中，HTP圆弧齿同步带轮具有卫生、耐腐蚀的特点，适用于各种食品加工环境。

在电子设备制造过程中，HTP圆弧齿同步带轮可以用于输送电路板、电子元件等，从而实现高效、准确的生产操作。

轴孔规格为圆孔+螺纹孔、圆孔+键槽孔时，本司提供附属品固定螺丝，同包装出货（可能掉落在包装袋中）。

轴孔规格为圆孔、台阶孔、两端台阶孔、双台阶孔时，无螺纹孔。

轴孔内有时可能不进行表面处理。

技术参数


点击图片放大

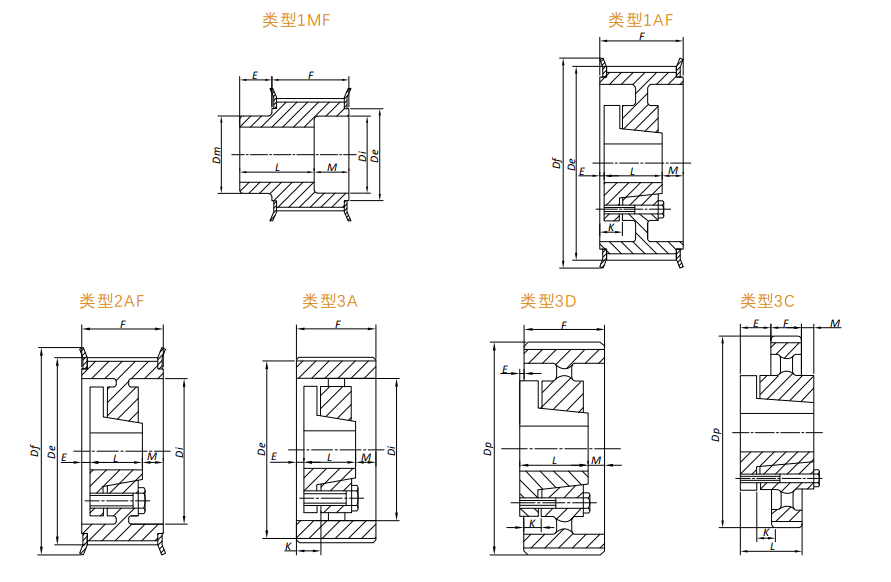

■同步带轮尺寸表格

同步带轮型号

类型

锥套
型号

齿数

外圆

直径

节距圆

直径

挡圈

直径

轮毂

直径

Di

E

M

L

F

K

参考

重量

Dp

De

Df

Dm

inch

inch

inch

inch

inch

inch

inch

inch

inch

inch

lbs

20M230-38T-F

1MF

-

38

9.524

9.354

10  7/16

7 1/2

7  9/16

1 1/4

3 5/8

7 1/2

9 7/8

-

120

20M230-40T-F

1MF

-

40

10.026

9.856

10 13/16

8

8

1 1/4

2 5/8

8 1/2

9 7/8

-

147

20M230-44T-F

1MF

-

44

11.028

10.858

11 13/16

8 1/4

8 15/16

1 1/4

2 5/8

8 1/2

9 7/8

-

180

20M230-M48T-F

1AF

M

48

12.031

11.861

12 13/16

-

9 15/16

9/16

2  9/16

6 3/4

9 7/8

2

129

20M230-M52T-F

1AF

M

52

13.033

12.863

13 3/4

-

10 7/8

9/16

2  9/16

6 3/4

9 7/8

2

158

20M230-M56T-F

1AF

M

56

14.036

13.866

14 3/4

-

11 7/8

9/16

2  9/16

6 3/4

9 7/8

2

189

20M230-M60T-F

1AF

M

60

15.038

14.868

15 15/16

-

13  1/16

9/16

2  9/16

6 3/4

9 7/8

2

298

20M230-M64T-F

2AF

M

64

16.041

15.871

16 15/16

9 1/2

14 1/6

9/16

2  9/16

6 3/4

9 7/8

2

2978

20M230-N68T-F

1AF

N

68

17.044

16.874

14 15/16

10 1/2

15

1/16

1 11/16

8 1/2

9 7/8

1 13/16

324

20M230-N72T-F

2AF

N

72

18.046

17.876

18 7/8

10 1/2

16

1/16

1 11/16

8 1/8

9 7/8

1 13/16

287

20M230-N80T-F

2AF

N

80

20.051

19.881

20 7/8

10 1/2

18

1/16

1 11/16

8 1/8

9 7/8

1 13/16

280

20M230-N90T-F

2AF

N

90

22.558

22.388

23  7/16

10 1/2

20  9/16

1/16

1 11/16

8 1/8

9 2/8

1 13/16

319

20M230-N112T

3A

N

112

28.072

27.902

-

10 1/2

26 1/4

1/16

1 11/16

8 1/8

9 1/8

1 13/16

357

20M230-P144T

3D

P

144

36.092

35.922

-

13

34 1/4

11/16

1  3/16

9 3/8

9 7/8

1  5/16

535

20M230-P168T

3D

P

168

42.108

41.938

-

13

40 1/4

11/16

1  3/16

9 3/8

9 7/8

1  5/16

654

20M230-W192T

3C

W

192

48.123

47.953

-

16

46

3/4

3/4

11 3/8

9 7/8

1 1/2

935

20M230-W216T

3C

W

216

54.138

53.968

-

16

52

3/4

3/4

11 3/8

9 7/8

1 1/2

1062


型号表示例


20M 230 -
 F 48T
 -

M

-
 QTL

（1）
 （2）
（3）
 （4）
（5）
（6）


（1）同步带轮系列

（2）同步带宽度

（3）锥套型号

（4）齿数

（5）带挡圈

（6）带QTL型QD孔


使用案例·订购方法

同步带轮的适使用案例


设备：工件反转转移机构

⽬的：通过同步带轮和同步带的传动动力，将传送带上的工件旋转90°并转移到下一道工序。此时，夹紧机构进行180°自转，转移时不相对于输送方向同时改变工件方向。

同步带轮用途：通过同步带轮和同步带的传动，转移工件的同时，还能改变工件放置方向。





订购同步带轮时的注意事项

必须确认同步带轮的材质，以及同步带轮的外圆直径、同步圆直径和齿数等参数。

请把同步带轮的各项要求提供后进行订购。或者咨询隆德技术人员。




×
