20M-290 QTL同步带轮

同步带轮的轮缘上分布着精确的齿形，齿形的设计经过严格的计算和优化，带QTL锥孔，搭配20M型290宽的同步带使用，能与同步带完美啮合，实现高效的动力传输，从而确保传动的准确性和平稳性。

应用领域

汽车生产

机械工程

食品行业

包装行业

医疗行业

产品手册索取



产品特点

结构相对简单，安装和拆卸过程比较方便。

由于其与同步带的配合精度高，在安装过程中不需要进行过多的调整和校准，能够节省安装时间和提高安装效率。

同步带轮⼀般由碳钢(C45)、铝合金(2A12)、铸铁(GG25)、 灰铁(HT250)等材料制造。

挡圈材质⼀般为A3钢(35钢)，具体材质可根据客户需求选用，如有需求，请联系隆德技术人员。

齿形结构合理，能够承受较大的负载和扭矩。

与同步带的圆弧齿配合良好，在传动过程中运行平稳，减少了因传动不平稳导致的振动和冲击。

圆弧齿的形状设计使得带轮与同步带之间的啮合更加紧密且准确，能够确保传动比的精确性，实现精准的定比传动。

同步带轮的润滑方式取决于同步带轮的型号和材质，塑料、钢制和铸铁使用的润滑方式有所不同，详情请咨询隆德技术人员。

HTP圆弧齿同步带轮具有广泛的应用领域。

在各类自动化生产线上，HTP圆弧齿同步带轮被用于传输和定位各种工件。

在食品行业中，HTP圆弧齿同步带轮具有卫生、耐腐蚀的特点，适用于各种食品加工环境。

在电子设备制造过程中，HTP圆弧齿同步带轮可以用于输送电路板、电子元件等，从而实现高效、准确的生产操作。

轴孔规格为圆孔+螺纹孔、圆孔+键槽孔时，本司提供附属品固定螺丝，同包装出货（可能掉落在包装袋中）。

轴孔规格为圆孔、台阶孔、两端台阶孔、双台阶孔时，无螺纹孔。

轴孔内有时可能不进行表面处理。

技术参数


点击图片放大

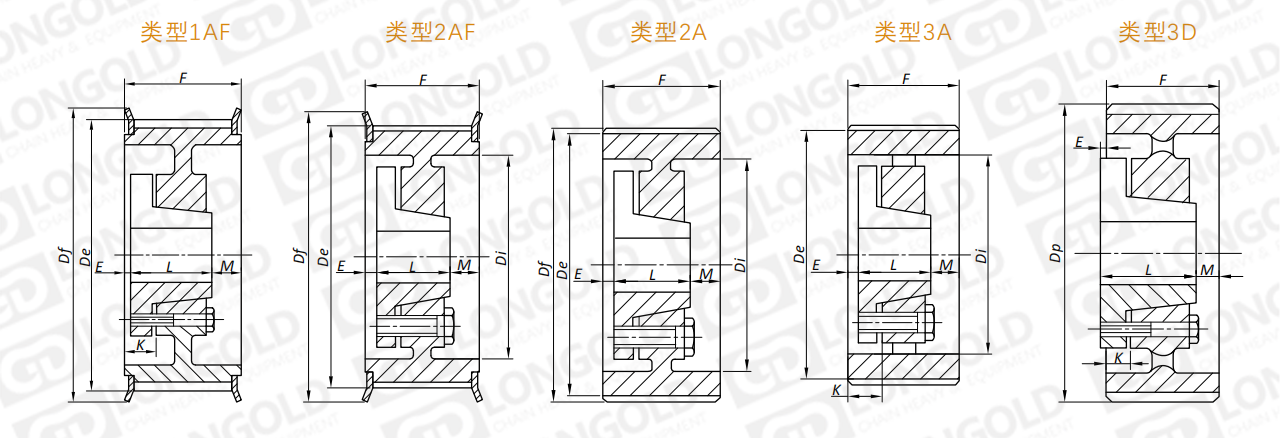

■同步带轮尺寸表格

同步带轮型号

类型

锥套
型号

齿数

外圆

直径

节距圆

直径

挡圈

直径

轮毂

直径

Di

E

M

L

F

K

参考

重量

Dp

De

Df

Dm

inch

inch

inch

inch

inch

inch

inch

inch

inch

inch

lbs

20M290-N52T-F

1AF

N

52

13.033

12.863

13 3/4

-

10 7/8

3/4

2 3/8

8 1/8

12 1/4

2 1/2

187

20M290-N56T-F

1AF

N

56

14.036

13.866

14 3/4

-

11 7/8

3/4

2 3/8

8 1/8

12 1/4

2 1/2

223

20M290-N60T-F

1AF

N

60

15.038

14.868

15 15/16

-

13  1/16

3/4

2 3/8

8 1/8

12 1/4

2 1/2

257

20M290-N64T-F

1AF

N

64

16.041

15.871

16 15/16

-

14  1/16

3/4

2 3/8

8 1/8

12 1/4

2 1/2

299

20M290-N68T-F

1AF

N

68

17.044

16.874

17 15/16

-

15

3/4

2 3/8

8 1/8

12 1/4

2 1/2

346

20M290-N72T-F

2AF

N

72

18.046

17.876

18 7/8

10 1/2

16

3/4

2 3/8

8 1/8

12 1/4

2 1/2

311

20M290-N80T-F

2AF

N

80

20.051

19.881

20 7/8

10 1/2

18

3/4

2 3/8

8 1/8

12 1/4

2 1/2

314

20M290-N90T-F

2AF

N

90

22.558

22.388

23  7/16

10 1/2

20  9/16

3/4

2 3/8

8 1/8

12 1/4

2 1/2

359

20M290-P112T

2A

P

112

28.072

28.072

-

13

26 1/8

1/2

2 3/8

8 1/8

12 1/4

2 1/2

359

20M290-P144T

3A

P

144

36.093

35.922

-

13

34

1/2

2 3/8

8 1/8

12 1/4

2 1/2

637

20M290-W168T

3A

W

168

42.108

41.980

-

16

40

7/16

7/16

11 3/8

12 1/4

2 11/16

891

20M290-W192T

3A

W

192

48.123

47.953

-

16

46

7/16

7/16

11 3/8

12 1/4

2 11/16

1061

20M290-W216T

3A

W

216

54.138

53.968

-

16

52

7/16

7/16

11 3/8

12 1/4

2 11/16

1239


型号表示例


20M 290 -
 F 52T
 -
 N -
 QTL

（1）
 （2）
（3）
 （4）
（5）
（6）


（1）同步带轮系列

（2）同步带宽度

（3）锥套型号

（4）齿数

（5）带挡圈

（6）带QTL型QD孔


使用案例·订购方法

同步带轮的适使用案例


设备：工件反转转移机构

⽬的：通过同步带轮和同步带的传动动力，将传送带上的工件旋转90°并转移到下一道工序。此时，夹紧机构进行180°自转，转移时不相对于输送方向同时改变工件方向。

同步带轮用途：通过同步带轮和同步带的传动，转移工件的同时，还能改变工件放置方向。





订购同步带轮时的注意事项

必须确认同步带轮的材质，以及同步带轮的外圆直径、同步圆直径和齿数等参数。

请把同步带轮的各项要求提供后进行订购。或者咨询隆德技术人员。




×
