20M-290 SB同步带轮

圆弧齿的形状设计可以使带轮与同步带之间的啮合更加紧密且准确，能够确保传动比的精确性，实现精准的定比传动。

应用领域

汽车生产

机械工程

食品行业

包装行业

医疗行业

产品手册索取



产品特点

结构相对简单，安装和拆卸过程比较方便。

由于其与同步带的配合精度高，在安装过程中不需要进行过多的调整和校准，能够节省安装时间和提高安装效率。

同步带轮⼀般由碳钢(C45)、铝合金(2A12)、铸铁(GG25)、 灰铁(HT250)等材料制造。

挡圈材质⼀般为A3钢(35钢)，具体材质可根据客户需求选用，如有需求，请联系隆德技术人员。

齿形结构合理，能够承受较大的负载和扭矩。

与同步带的圆弧齿配合良好，在传动过程中运行平稳，减少了因传动不平稳导致的振动和冲击。

圆弧齿的形状设计使得带轮与同步带之间的啮合更加紧密且准确，能够确保传动比的精确性，实现精准的定比传动。

同步带轮的润滑方式取决于同步带轮的型号和材质，塑料、钢制和铸铁使用的润滑方式有所不同，详情请咨询隆德技术人员。

HTP圆弧齿同步带轮具有广泛的应用领域。

在各类自动化生产线上，HTP圆弧齿同步带轮被用于传输和定位各种工件。

在食品行业中，HTP圆弧齿同步带轮具有卫生、耐腐蚀的特点，适用于各种食品加工环境。

在电子设备制造过程中，HTP圆弧齿同步带轮可以用于输送电路板、电子元件等，从而实现高效、准确的生产操作。

轴孔规格为圆孔+螺纹孔、圆孔+键槽孔时，本司提供附属品固定螺丝，同包装出货（可能掉落在包装袋中）。

轴孔规格为圆孔、台阶孔、两端台阶孔、双台阶孔时，无螺纹孔。

轴孔内有时可能不进行表面处理。

技术参数


点击图片放大

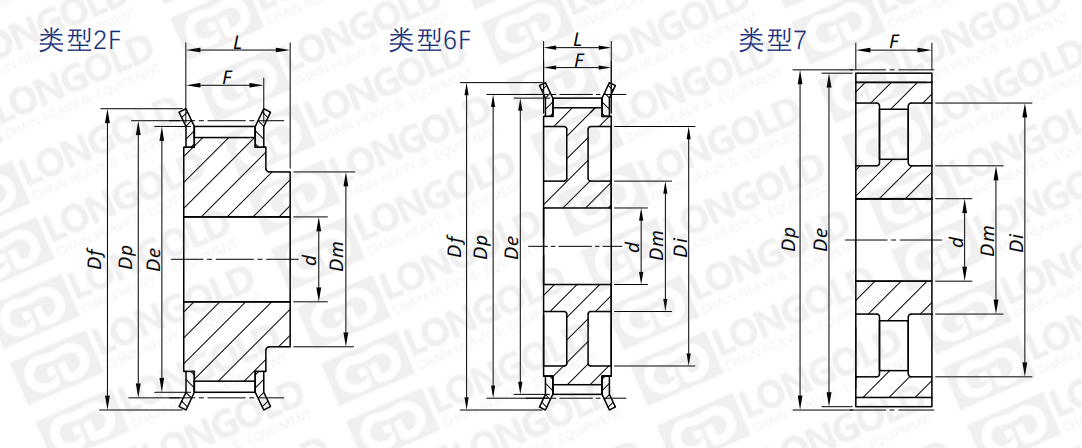

■同步带轮尺寸表格

同步带轮型号

类型

齿数

外圆直径

节距圆直径

挡圈直径

轮毂直径

Di

齿宽

总宽

孔径

Dp

De

Df

Dm

F

L

d

Z

inch

inch

inch

inch

inch

inch

inch

inch

20M29052T-F

2F

52

13.033

12.863

13 3/4

11

-

12 1/4

13 1/2

1 1/2

20M29056T-F

2F

56

14.036

13.866

14 3/4

11

-

12 1/4

13 1/2

1 1/2

20M29060T-F

2F

60

15.038

14.868

15 15/16

11 13/16

-

12 1/4

13 1/2

1 1/2

20M29064T-F

2F

64

16.041

15.871

16 15/16

11 13/16

-

12 1/4

13 1/2

1 1/2

20M29068T-F

2F

68

17.044

16.874

17 15/16

11 13/16

-

12 1/4

13 1/2

1 1/2

20M29072T-F

7F

72

18.046

17.876

18 7/8

11 13/16

-

12 1/4

13 1/2

1 3/4

20M29080T-F

7F

80

20.051

19.881

20 7/8

11 13/16

-

12 1/4

13 1/2

1 3/4

20M29090T-F

6F

90

22.558

22.388

23  7/16

11 13/16

20

12 1/4

13 1/2

1 3/4

20M290112T

7

112

28.072

27.902

-

13 3/4

25 1/2

12 1/4

13 1/2

1 7/8

20M290144T

7

144

36.092

35.922

-

13 3/4

33 1/2

12 1/4

13 1/2

1 7/8

20M290168T

7

168

42.108

41.937

-

15 3/4

39 1/2

12 1/4

13 1/2

1 7/8

20M290192T

7

192

48.123

47.953

-

15 3/4

45 1/2

12 1/4

13 1/2

1 7/8

20M290216T

7

216

54.138

53.968

-

15 3/4

51 1/5

12 1/4

13 1/2

1 7/8


型号表示例


20M 290 112T
 -
 F -
 SB

(1)
 (2)
 (3)
(4)
(5)


（1）同步带轮系列

（2）同步带宽度

（3）齿数

（4）带挡圈

（5）带成品孔


使用案例·订购方法

同步带轮的适使用案例


设备：工件反转转移机构

⽬的：通过同步带轮和同步带的传动动力，将传送带上的工件旋转90°并转移到下一道工序。此时，夹紧机构进行180°自转，转移时不相对于输送方向同时改变工件方向。

同步带轮用途：通过同步带轮和同步带的传动，转移工件的同时，还能改变工件放置方向。





订购同步带轮时的注意事项

必须确认同步带轮的材质，以及同步带轮的外圆直径、同步圆直径和齿数等参数。

请把同步带轮的各项要求提供后进行订购。或者咨询隆德技术人员。




×
