8M-20 QTL同步带轮

HTP圆弧齿同步带轮由轮缘、轮毂和轮辐组成。轮缘上加工有精确的圆弧齿，这些齿与同步带的齿形相互啮合，实现无滑动的同步传动。

应用领域

汽车生产

机械工程

食品行业

包装行业

医疗行业

产品手册索取



产品特点

结构相对简单，安装和拆卸过程比较方便。并且由于其与同步带的配合精度高，在安装过程中不需要进行过多的调整和校准，能够节省安装时间和提高安装效率。

同步带轮⼀般由碳钢(C45)、铝合金(2A12)、铸铁(GG25)、 灰铁(HT250)等材料制造。挡圈材质⼀般为A3钢(35钢)，具体材质可根据客户需求选用，如有需求，请联系隆德技术人员。

齿形结构合理，能够承受较大的负载和扭矩。

与同步带的圆弧齿配合良好，在传动过程中运行平稳，减少了因传动不平稳导致的振动和冲击。

圆弧齿的形状设计使得带轮与同步带之间的啮合更加紧密且准确，能够确保传动比的精确性，实现精准的定比传动。

同步带轮的润滑方式取决于同步带轮的型号和材质，塑料、钢制和铸铁使用的润滑方式有所不同，详情请咨询隆德技术人员。

HTP圆弧齿同步带轮具有广泛的应用领域。

在各类自动化生产线上，HTP圆弧齿同步带轮被用于传输和定位各种工件。

在食品行业中，HTP圆弧齿同步带轮具有卫生、耐腐蚀的特点，适用于各种食品加工环境。

在电子设备制造过程中，HTP圆弧齿同步带轮可以用于输送电路板、电子元件等，从而实现高效、准确的生产操作。

轴孔规格为圆孔+螺纹孔、圆孔+键槽孔时，本司提供附属品固定螺丝，同包装出货（可能掉落在包装袋中）。

轴孔规格为圆孔、台阶孔、两端台阶孔、双台阶孔时，无螺纹孔。

轴孔内有时可能不进行表面处理。

技术参数


点击图片放大

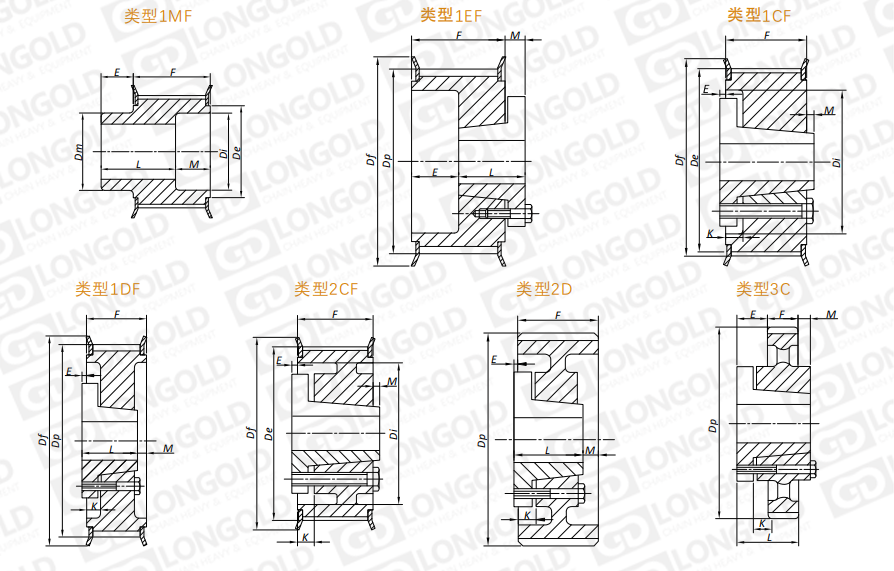

■同步带轮尺寸表格

同步带轮型号

类型

锥套
型号

齿数

外圆

直径

节距圆

直径

挡圈

直径

轮毂

直径

Di

E

M

L

F

K

参考

重量

Dp

De

Df

Dm

inch

inch

inch

inch

inch

inch

inch

inch

inch

inch

lbs

8M20-20T-F

1MF

-

20

2.005

1.951

2 3/8

1 3/8

-

5/8

-

1 3/4

1 1/8

-

0.9

8M20-21T-F

1MF

-

21

2.105

2.051

2  7/16

1 1/2

-

5/8

-

1 3/4

1 1/8

-

1.0

8M20-22T-F

1MF

-

22

2.206

2.152

2  9/16

1 5/8

-

5/8

-

1 3/4

1 1/8

-

1.6

8M20-JA24T-F

1EF

JA

24

2.406

2.352

2 3/4

-

1 11/32

9/16

7/16

1  1/16

1 1/8

-

1.5

8M20-JA26T-F

1EF

JA

26

2.607

2.553

2 15/16

-

1 11/32

9/16

7/16

1  1/16

1 1/8

-

1.8

8M20-H28T-F

1EF

H

28

2.807

2.753

3  5/32

-

1  9/16

1/4

3/8

1 1/4

1 1/8

-

1.9

8M20-H30T-F

1EF

H

30

3.008

2.954

3 11/32

-

1  9/16

1/4

3/8

1 1/4

1 1/8

-

1.9

8M20-H32T-F

1CF

H

32

3.208

3.154

3  9/16

-

2  9/16

1/8

-

1 1/4

1 1/8

1/4

2.0

8M20-SH34T-F

1DF

SH

34

3.409

3.355

3 3/4

-

2 3/4

3/16

1/16

1 1/4

1 1/8

5/16

2.2

8M20-SH36T-F

1DF

SH

36

3.609

3.555

3 15/16

-

2 13/16

3/16

1/16

1 1/4

1 1/8

5/16

2.5

8M20-SH38T-F

1DF

SH

38

3.810

3.756

4  5/32

-

3

3/16

1/16

1 1/4

1 1/8

5/16

2.8

8M20-SH40T-F

1DF

SH

40

4.010

3.956

4 11/32

-

3

3/16

1/16

1 1/4

1 1/8

5/16

3.4

8M20-SDS44T-F

1CF

SDS

44

4.411

4.357

4 3/4

-

3 1/2

3/16

-

1  5/16

1 1/8

3/8

3.2

8M20-SDS48T-F

1CF

SDS

48

4.812

4.758

5  3/16

-

3 13/16

3/16

-

1  5/16

1 1/8

3/8

3.4

8M20-SDS56T-F

1CF

SDS

56

5.614

5.560

5 15/16

-

4  9/16

3/16

-

1  5/16

1 1/8

3/8

4.5

8M20-SDS64T-F

1CF

SDS

64

6.416

6.362

6 3/4

-

5 3/8

3/16

-

1  5/16

1 1/8

3/8

8M20-SDS72T-F

1CF

SDS

72

7.218

7.164

7  9/16

-

6  3/16

3/16

-

1  5/16

1 1/8

3/8

6.0

8M20-SDS80T-F

2CF

SDS

80

8.020

7.966

8 3/8

3 1/2

6 7/8

3/16

-

1  5/16

1 1/8

3/8

6.5

8M20-SDS90T

2D

SDS

90

9.023

8.969

-

3 1/2

7 5/8

3/16

-

1  5/16

1 1/8

3/8

7.0

8M20-SK112T

3C

SK

112

11.229

11.175

-

4 3/8

9 7/8

3/4

1/16

1  5/16

1 1/8

1/16

10.5

8M20-SF144T

3C

SF

144

14.447

14.383

-

5

12 7/8

3/4

1/16

2  1/16

1 1/8

1/16

14.5


型号表示例


8M 20 -
 H
 20T
 -
 F -
 QTL

（1）
 （2）
（3）
 （4）
（5）
（6）


（1）同步带轮系列

（2）同步带宽度

（3）锥套型号

（4）齿数

（5）带挡圈

（6）带QTL型QD孔


使用案例·订购方法

同步带轮的适使用案例


设备：工件反转转移机构

⽬的：通过同步带轮和同步带的传动动力，将传送带上的工件旋转90°并转移到下一道⼯序。此时，夹紧机构进⾏180°自转，转移时不相对于输送方向同时改变工件方向。

同步带轮用途：通过同步带轮和同步带的传动，转移工件的同时，还能改变工件放置⽅向。





订购同步带轮时的注意事项

必须确认同步带轮的材质，以及同步带轮的外圆直径、同步圆直径和齿数等参数。

请把同步带轮的各项要求提供后进行订购。或者咨询隆德技术人员。




×
