8M-30 BTL同步带轮

HTP圆弧齿同步带轮和同步带的使⽤设计通常运⽤于传递⻢达所产⽣的旋转动⼒的机构中，这个过程中HTP圆弧齿同步带轮通过和同步带⻮间的咬合实现传动和传送的作⽤。

应用领域

汽车生产

机械工程

食品行业

包装行业

医疗行业

产品手册索取



产品特点

结构相对简单，安装和拆卸过程比较方便。并且由于其与同步带的配合精度高，在安装过程中不需要进行过多的调整和校准，能够节省安装时间和提高安装效率。

同步带轮⼀般由碳钢(C45)、铝合金(2A12)、铸铁(GG25)、 灰铁(HT250)等材料制造。挡圈材质⼀般为A3钢(35钢)，具体材质可根据客户需求选用，如有需求，请联系隆德技术人员。

齿形结构合理，能够承受较大的负载和扭矩。

与同步带的圆弧齿配合良好，在传动过程中运行平稳，减少了因传动不平稳导致的振动和冲击。

圆弧齿的形状设计使得带轮与同步带之间的啮合更加紧密且准确，能够确保传动比的精确性，实现精准的定比传动。

同步带轮的润滑方式取决于同步带轮的型号和材质，塑料、钢制和铸铁使用的润滑方式有所不同，详情请咨询隆德技术人员。

HTP圆弧齿同步带轮具有广泛的应用领域。

在各类自动化生产线上，HTP圆弧齿同步带轮被用于传输和定位各种工件。

在食品行业中，HTP圆弧齿同步带轮具有卫生、耐腐蚀的特点，适用于各种食品加工环境。

在电子设备制造过程中，HTP圆弧齿同步带轮可以用于输送电路板、电子元件等，从而实现高效、准确的生产操作。

轴孔规格为圆孔+螺纹孔、圆孔+键槽孔时，本司提供附属品固定螺丝，同包装出货（可能掉落在包装袋中）。

轴孔规格为圆孔、台阶孔、两端台阶孔、双台阶孔时，无螺纹孔。

轴孔内有时可能不进行表面处理。

技术参数


点击图片放大

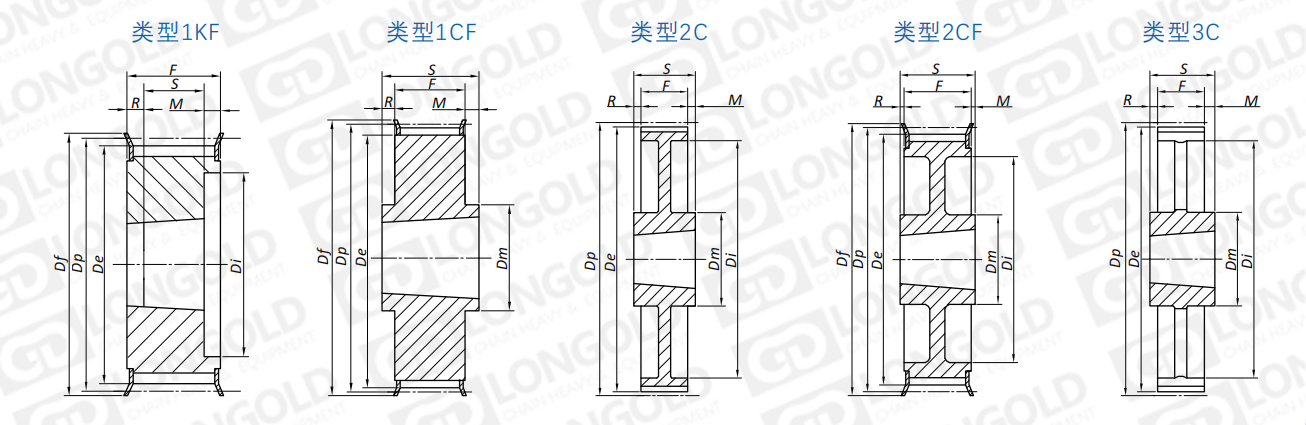

■同步带轮尺寸表格

同步带轮型号

类型

锥套
型号

齿数

外圆

直径

节距圆

直径

挡圈

直径

轮毂

直径

Di

R

M

S

F

孔径

参考

重量

Dp

De

Df

Dm

d

max

inch

inch

inch

inch

inch

inch

inch

inch

inch

inch

lbs

8M30 24T-F

1KF

1108

24

2.406

2.352

2 3/4

-

1 25/32

1/8

1/2

7/8

1 1/2

1

0.9

8M30 26T-F

1KF

1108

26

2.607

2.553

2 15/16

-

1 31/32

1/8

1/2

7/8

1 1/2

1

1.2

8M30 28T-F

1KF

1108

28

2.807

2.759

3  3/16

-

2

1/8

1/2

7/8

1 1/2

1

1.6

8M30 30T-F

1KF

1210

30

3.008

2.958

3 11/32

-

2 11/32

1/8

3/8

1

1 1/2

1 1/4

1.7

8M30 32T-F

1KF

1210

32

3.208

3.154

3  9/16

-

2  9/16

1/8

3/8

1

1 1/2

1 1/4

1.9

8M30 34T-F

1KF

1610

34

3.409

3.355

3 3/4

-

2 3/4

1/8

3/8

1

1 1/2

1 11/16

2.3

8M30 36T-F

1KF

1610

36

3.609

3.555

3 15/16

-

2 13/16

1/8

3/8

1

1 1/2

1 11/16

2.5

8M30 38T-F

1KF

1610

38

3.81

3.756

4  3/16

-

3

1/8

3/8

1

1 1/2

1 11/16

2.7

8M30 40T-F

1KF

2012

40

4.01

3.956

4 11/32

-

3 1/4

-

1/4

1 1/4

1 1/2

1 11/16

2.8

8M30 44T-F

1KF

2012

44

4.411

4.357

4 3/4

-

3 1/2

-

1/4

1 1/4

1 1/2

2 1/8

3.4

8M30 48T-F

1KF

2012

48

4.812

4.758

5  3/16

-

3 13/16

-

1/4

1 1/4

1 1/2

2 1/8

4.5

8M30 56T-F

1KF

2012

56

5.614

5.56

5 15/16

-

4  9/16

-

1/4

1 1/4

1 1/2

2 1/8

7

8M30 64T-F

1CF

2517

64

6.416

6.362

6 3/4

4 7/8

-

-

1/4

1 3/4

1 1/2

2 1/8

8.9

8M30 72T-F

1CF

2517

72

7.218

7.164

7  9/16

4 7/8

-

-

1/4

1 3/4

1 1/2

2 1/8

12.1

8M30 80T-F

2CF

2517

80

8.02

7.966

8 3/8

4 7/8

-

-

1/4

1 3/4

1 1/2

2 11/16

15.8

8M30 90T

2C

2517

90

9.023

8.969

-

4 7/8

7 5/8

-

1/4

1 3/4

1 1/2

2 11/16

18.8

8M30 112T

3C

2517

112

11.229

11.175

-

4 7/8

9 7/8

1/8

1/8

1 3/4

1 1/2

2 11/16

23.5

8M30 144T

3C

2517

144

14.437

14.383

-

4 7/8

12 7/8

1/8

1/8

1 3/4

1 1/2

2 11/16

31.6


型号表示例

8M 30 24T
 -
 F -
 BTL

（1）
 （2）
 （3）
（4）
（5）


（1）同步带轮系列

（2）同步带宽度

（3）齿数

（4）带挡圈

（5）带标准键孔
