8M-30 SB同步带轮

HTP圆弧齿同步带轮和同步带的使⽤设计通常运⽤于传递⻢达所产⽣的旋转动⼒的机构中，这个过程中HTP圆弧齿同步带轮通过和同步带⻮间的咬合实现传动和传送的作⽤。

应用领域

汽车生产

机械工程

食品行业

包装行业

医疗行业

产品手册索取



产品特点

结构相对简单，安装和拆卸过程比较方便。并且由于其与同步带的配合精度高，在安装过程中不需要进行过多的调整和校准，能够节省安装时间和提高安装效率。

同步带轮⼀般由碳钢(C45)、铝合金(2A12)、铸铁(GG25)、 灰铁(HT250)等材料制造。挡圈材质⼀般为A3钢(35钢)，具体材质可根据客户需求选用，如有需求，请联系隆德技术人员。

齿形结构合理，能够承受较大的负载和扭矩。

与同步带的圆弧齿配合良好，在传动过程中运行平稳，减少了因传动不平稳导致的振动和冲击。

圆弧齿的形状设计使得带轮与同步带之间的啮合更加紧密且准确，能够确保传动比的精确性，实现精准的定比传动。

同步带轮的润滑方式取决于同步带轮的型号和材质，塑料、钢制和铸铁使用的润滑方式有所不同，详情请咨询隆德技术人员。

HTP圆弧齿同步带轮具有广泛的应用领域。

在各类自动化生产线上，HTP圆弧齿同步带轮被用于传输和定位各种工件。

在食品行业中，HTP圆弧齿同步带轮具有卫生、耐腐蚀的特点，适用于各种食品加工环境。

在电子设备制造过程中，HTP圆弧齿同步带轮可以用于输送电路板、电子元件等，从而实现高效、准确的生产操作。

轴孔规格为圆孔+螺纹孔、圆孔+键槽孔时，本司提供附属品固定螺丝，同包装出货（可能掉落在包装袋中）。

轴孔规格为圆孔、台阶孔、两端台阶孔、双台阶孔时，无螺纹孔。

轴孔内有时可能不进行表面处理。

技术参数


点击图片放大

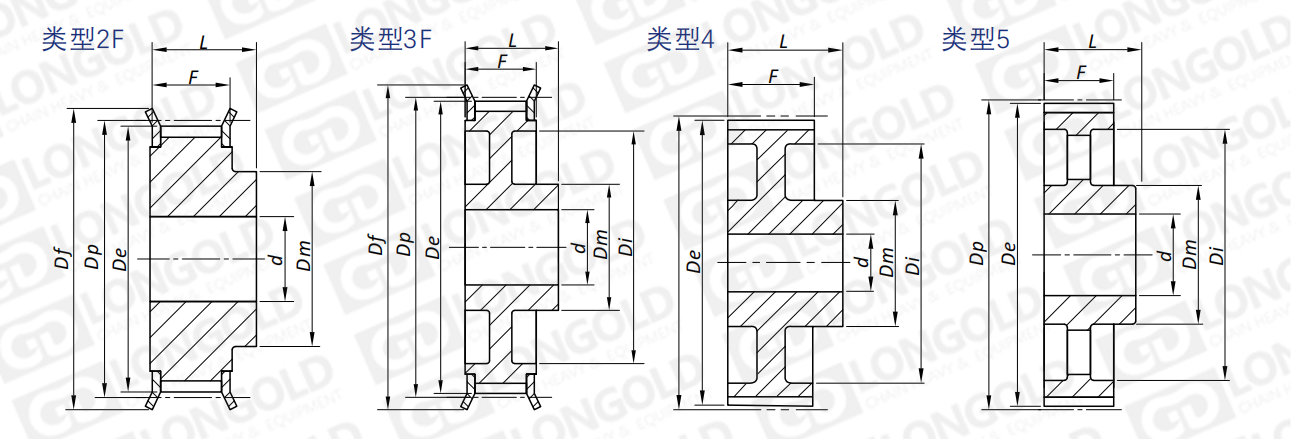

■同步带轮尺寸表格

同步带轮型号

类型

齿数

外圆直径

节距圆直径

挡圈直径

轮毂直径

Di

齿宽

总宽

孔径

Dp

De

Df

Dm

F

L

d

Z

inch

inch

inch

inch

inch

inch

inch

inch

8M3022T-F

2F

22

2.206

2.152

2 3/8

1 11/16

-

1 1/2

1 15/16

1/2

8M3024T-F

2F

24

2.406

2.352

2 5/8

1 7/8

-

1 1/2

1 15/16

1/2

8M3026T-F

2F

26

2.607

2.553

2 3/4

2

-

1 1/2

1 15/16

1/2

8M3028T-F

2F

28

2.807

2.753

2 15/16

2

-

1 1/2

1 15/16

5/8

8M3030T-F

2F

30

3.008

2.954

3  9/32

2  3/16

-

1 1/2

1 15/16

5/8

8M3032T-F

2F

32

3.208

3.154

3  7/16

2 3/8

-

1 1/2

1 15/16

5/8

8M3034T-F

2F

34

3.409

3.355

3  9/16

2 3/4

-

1 1/2

1 15/16

5/8

8M3036T-F

2F

36

3.609

3.555

3 13/16

2 3/4

-

1 1/2

1 15/16

5/8

8M3038T-F

2F

38

3.81

3.756

4

2 15/16

-

1 1/2

1 15/16

5/8

8M3040T-F

2F

40

4.01

3.956

4 13/32

2 15/16

-

1 1/2

1 15/16

5/8

8M3044T-F

2F

44

4.411

4.357

4 3/4

2 15/16

-

1 1/2

1 15/16

5/8

8M3048T-F

2F

48

4.812

4.758

5

2 15/16

-

1 1/2

1 15/16

5/8

8M3056T-F

3F

56

5.614

5.56

5 15/16

3  3/16

4 5/8

1 1/2

1 15/16

5/8

8M3064T-F

3F

64

6.416

6.362

6 5/8

3  3/16

5 3/8

1 1/2

1 15/16

5/8

8M3072T-F

3F

72

7.218

7.164

7  9/16

3  3/16

6  3/16

1 1/2

1 15/16

5/8

8M3080T

4

80

8.02

7.966

-

3  9/16

7

1 1/2

1 15/16

5/8

8M3090T

4

90

9.023

8.969

-

3  9/16

8

1 1/2

1 15/16

5/8

8M30112T

5

112

11.229

11.175

-

3  9/16

10 1/4

1 1/2

1 15/16

5/8

8M30144T

5

144

14.437

14.383

-

3  9/16

13 3/8

1 1/2

1 15/16

3/4

8M30168T

5

168

16.843

16.789

-

4

15 13/16

1 1/2

1 15/16

3/4

8M30192T

5.0

192.0

19.2

19.2

-

4.0

18.3

1.5

1.9

43894.0


型号表示例


8M 30 22T
 -
 F -
 SB

（1）
 （2）
 （3）
（4）
（5）


（1）同步带轮系列

（2）同步带宽度

（3）齿数

（4）带挡圈

（5）带成品孔


使用案例·订购方法

同步带轮的适使用案例


设备：工件反转转移机构

⽬的：通过同步带轮和同步带的传动动力，将传送带上的工件旋转90°并转移到下一道⼯序。此时，夹紧机构进⾏180°自转，转移时不相对于输送方向同时改变工件方向。

同步带轮用途：通过同步带轮和同步带的传动，转移工件的同时，还能改变工件放置⽅向。





订购同步带轮时的注意事项

必须确认同步带轮的材质，以及同步带轮的外圆直径、同步圆直径和齿数等参数。

请把同步带轮的各项要求提供后进行订购。或者咨询隆德技术人员。




×
