14M-50 SB同步带轮

圆弧齿的形状设计可以使带轮与同步带之间的啮合更加紧密且准确，能够确保传动比的精确性，实现精准的定比传动。14M-50工艺孔同步带轮可配用14M型齿宽50的同步带，且可根据客户需求追加工轴孔部。

应用领域

汽车生产

机械工程

食品行业

包装行业

医疗行业

产品手册索取



产品特点

结构相对简单，安装和拆卸过程比较方便。

由于其与同步带的配合精度高，在安装过程中不需要进行过多的调整和校准，能够节省安装时间和提高安装效率。

同步带轮⼀般由碳钢(C45)、铝合金(2A12)、铸铁(GG25)、 灰铁(HT250)等材料制造。

挡圈材质⼀般为A3钢(35钢)，具体材质可根据客户需求选用，如有需求，请联系隆德技术人员。

齿形结构合理，能够承受较大的负载和扭矩。

与同步带的圆弧齿配合良好，在传动过程中运行平稳，减少了因传动不平稳导致的振动和冲击。

圆弧齿的形状设计使得带轮与同步带之间的啮合更加紧密且准确，能够确保传动比的精确性，实现精准的定比传动。

同步带轮的润滑方式取决于同步带轮的型号和材质，塑料、钢制和铸铁使用的润滑方式有所不同，详情请咨询隆德技术人员。

HTP圆弧齿同步带轮具有广泛的应用领域。

在各类自动化生产线上，HTP圆弧齿同步带轮被用于传输和定位各种工件。

在食品行业中，HTP圆弧齿同步带轮具有卫生、耐腐蚀的特点，适用于各种食品加工环境。

在电子设备制造过程中，HTP圆弧齿同步带轮可以用于输送电路板、电子元件等，从而实现高效、准确的生产操作。

轴孔规格为圆孔+螺纹孔、圆孔+键槽孔时，本司提供附属品固定螺丝，同包装出货（可能掉落在包装袋中）。

轴孔规格为圆孔、台阶孔、两端台阶孔、双台阶孔时，无螺纹孔。

轴孔内有时可能不进行表面处理。

技术参数


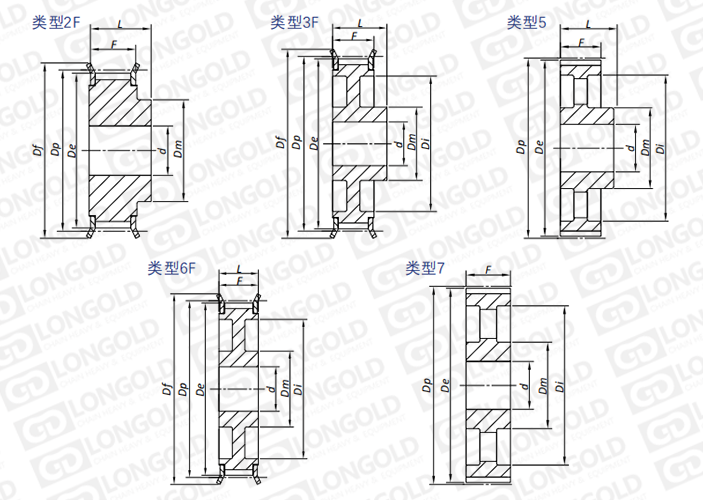

点击图片放大



■同步带轮尺寸表格

同步带轮型号

类型

齿数

外圆直径

节距圆直径

挡圈直径

轮毂直径

Di

齿宽

总宽

孔径

Dp

De

Df

Dm

F

L

d

Z

inch

inch

inch

inch

inch

inch

inch

inch

14M5028T-F

2F

28

4.912

4.802

5  5/16

4

-

2 3/4

3  5/16

1

14M5029T-F

2F

29

5.088

4.983

5 7/8

4

-

2 3/4

3  5/16

1

14M5030T-F

2F

30

5.263

5.157

5 7/8

4

-

2 3/4

3  5/16

1

14M5032T-F

2F

32

5.614

5.507

6 5/8

4

-

2 3/4

3  5/16

1

14M5034T-F

2F

34

5.965

5.858

6 5/8

4

-

2 3/4

3  5/16

1

14M5036T-F

2F

36

6.316

6.208

6 7/8

4

-

2 3/4

3  5/16

1

14M5038T-F

2F

38

6.667

6.559

7  9/16

4 3/4

-

2 3/4

3  5/16

1

14M5040T-F

2F

40

7.018

6.909

7 7/8

4 3/4

-

2 3/4

3  5/16

1

14M5044T-F

2F

44

7.72

7.61

8  5/16

4 3/4

-

2 3/4

3  5/16

1

14M5048T-F

6F

48

8.421

8.311

8 7/8

5  5/16

6 3/4

2 3/4

2 3/4

1

14M5056T-F

6F

56

9.825

9.715

10  7/16

5  5/16

8 1/8

2 3/4

2 3/4

1 1/8

14M5064T-F

6F

64

11.229

11.119

11 5/8

5  5/16

9  9/16

2 3/4

2 3/4

1 1/8

14M5072T

7

72

12.632

12.522

-

5  5/16

10 15/16

2 3/4

2 3/4

1 1/8

14M5080T

7

80

14.036

13.926

-

5  5/16

12  5/16

2 3/4

2 3/4

1 1/8

14M5090T

7

90

15.79

15.68

-

5  5/16

14  1/16

2 3/4

2 3/4

1 1/8

14M50112T

7

112

19.65

19.54

-

5  5/16

17 15/16

2 3/4

2 3/4

1 1/8

14M50144T

7

144

25.264

25.154

-

5  5/16

23 5/8

2 3/4

2 3/4

1 1/8

14M50168T

7

168

29.475

29.365

-

5  5/16

27 3/4

2 3/4

2 3/4

1 1/8

14M50192T

7

192

33.686

33.576

-

5  5/16

32

2 3/4

2 3/4

1 1/8

14M50216T

7

216

37.896

37.786

-

5 15/16

36  3/16

2 3/4

2 3/4

1 1/8


型号表示例


14M 55 28T
 -
 F -
 SB

(1)
 (2)
 (3)
(4)
(5)


（1）同步带轮系列

（2）同步带宽度

（3）齿数

（4）带挡圈

（5）带成品孔


使用案例·订购方法

同步带轮的适使用案例


设备：工件反转转移机构

⽬的：通过同步带轮和同步带的传动动力，将传送带上的工件旋转90°并转移到下一道⼯序。此时，夹紧机构进⾏180°自转，转移时不相对于输送方向同时改变工件方向。

同步带轮用途：通过同步带轮和同步带的传动，转移工件的同时，还能改变工件放置⽅向。





订购同步带轮时的注意事项

必须确认同步带轮的材质，以及同步带轮的外圆直径、同步圆直径和齿数等参数。

请把同步带轮的各项要求提供后进行订购。或者咨询隆德技术人员。




×
