14M-55 QTL同步带轮

QTL同步带轮的轮缘上分布着精确的齿形，齿形的设计经过严格的计算和优化，能与同步带完美啮合，实现高效的动力传输，从而确保传动的准确性和平稳性。

应用领域

汽车生产

机械工程

食品行业

包装行业

医疗行业

产品手册索取



产品特点

结构相对简单，安装和拆卸过程比较方便。

由于其与同步带的配合精度高，在安装过程中不需要进行过多的调整和校准，能够节省安装时间和提高安装效率。

同步带轮⼀般由碳钢(C45)、铝合金(2A12)、铸铁(GG25)、 灰铁(HT250)等材料制造。

挡圈材质⼀般为A3钢(35钢)，具体材质可根据客户需求选用，如有需求，请联系隆德技术人员。

齿形结构合理，能够承受较大的负载和扭矩。

与同步带的圆弧齿配合良好，在传动过程中运行平稳，减少了因传动不平稳导致的振动和冲击。

圆弧齿的形状设计使得带轮与同步带之间的啮合更加紧密且准确，能够确保传动比的精确性，实现精准的定比传动。

同步带轮的润滑方式取决于同步带轮的型号和材质，塑料、钢制和铸铁使用的润滑方式有所不同，详情请咨询隆德技术人员。

HTP圆弧齿同步带轮具有广泛的应用领域。

在各类自动化生产线上，HTP圆弧齿同步带轮被用于传输和定位各种工件。

在食品行业中，HTP圆弧齿同步带轮具有卫生、耐腐蚀的特点，适用于各种食品加工环境。

在电子设备制造过程中，HTP圆弧齿同步带轮可以用于输送电路板、电子元件等，从而实现高效、准确的生产操作。

轴孔规格为圆孔+螺纹孔、圆孔+键槽孔时，本司提供附属品固定螺丝，同包装出货（可能掉落在包装袋中）。

轴孔规格为圆孔、台阶孔、两端台阶孔、双台阶孔时，无螺纹孔。

轴孔内有时可能不进行表面处理。

技术参数


点击图片放大

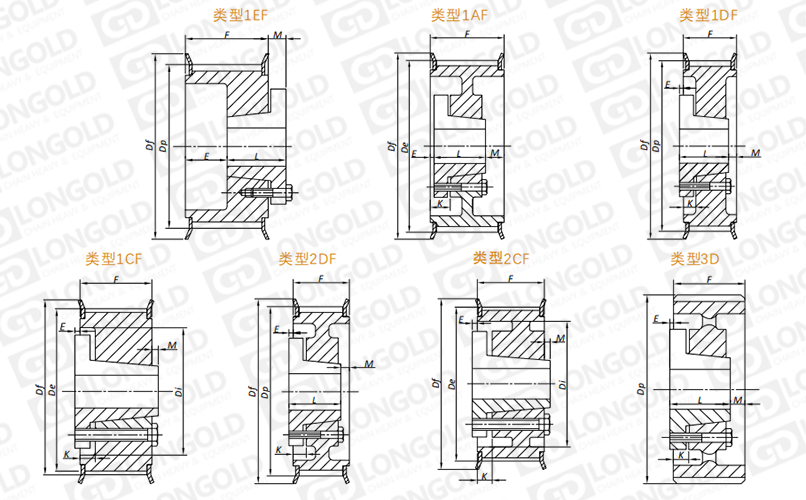

■同步带轮尺寸表格

同步带轮型号

类型

锥套
型号

齿数

外圆

直径

节距圆

直径

挡圈

直径

轮毂

直径

Di

E

M

L

F

K

参考

重量

Dp

De

Df

Dm

inch

inch

inch

inch

inch

inch

inch

inch

inch

inch

lbs

14M55-SK28T-F

1EF

SK

28

4.912

4.808

5  9/16

3 1/8

1 1/2

5/8

1 7/8

2 3/4

-

1.0

14M55-SK29T-F

1EF

SK

29

5.088

4.983

5  9/16

-

3 1/8

1 1/2

5/8

1 7/8

2 3/4

-

8.0

14M55-SK30T-F

1AF

SK

30

5.263

5.157

6 1/8

-

3 15/16

1/8

3/4

1 7/8

2 3/4

3/4

8.5

14M55-SK32T-F

1AF

SK

32

5.614

5.507

6 1/8

-

3 15/16

1/8

3/4

1 7/8

2 3/4

3/4

9.0

14M55-SK34T-F

1AF

SK

34

5.965

5.858

6 1/2

-

4  1/16

1/8

3/4

1 7/8

2 3/4

3/4

10.0

14M55-SF36T-F

1AF

SF

36

6.316

6.208

6 13/16

-

4 11/16

1/8

5/8

2

2 3/4

3/4

11.0

14M55-SF38T-F

1AF

SF

38

6.667

6.559

7  3/16

-

4 15/16

1/8

5/8

2

2 3/4

3/4

13.0

14M55-SF40T-F

1AF

SF

40

7.018

6 909

7 1/2

-

5  1/16

1/8

5/8

2

2 3/4

3/4

15.0

14M55-E44T-F

1DF

E

44

7.720

7.610

8  7/32

-

6 1/8

5/16

7/16

2 5/8

2 3/4

9/16

19.0

14M55-E48T-F

1DF

E

48

8.421

8.311

8 15/16

-

6 1/2

5/16

7/16

2 5/8

2 3/4

9/16

23.0

14M55-E52T-F

1DF

E

52

9.123

9.013

9 11/16

-

7  3/16

5/16

7/16

2 5/8

2 3/4

9/16

27.0

14M55-E56T-F

1DF

E

56

9.825

9.715

10 3/8

-

7 7/8

5/16

7/16

2 5/8

2 3/4

9/16

32.0

14M55-E60T-F

1DF

E

60

10.527

10.417

11  1/16

-

8 1/2

5/16

7/16

2 5/8

2 3/4

9/16

36.0

14M55-F64T-F

1CF

F

64

11.229

11.119

11 3/4

-

9 1/4

7/8

-

3 5/8

2 3/4

1/8

53.0

14M55-F68T-F

2DF

F

68

11.930

11.820

12 1/2

-

10

7/8

-

3 5/8

2 3/4

1/8

43.0

14M55-F72T-F

2CF

F

72

12.632

12.522

13  3/16

7

10 11/16

7/8

-

3 5/8

2 3/4

1/8

49.0

14M55-F80T-F

2CF

F

80

14.036

13.926

14 5/8

7

12 1/8

7/8

-

3 5/8

2 3/4

1/8

54.0

14M55-F90T

3D

F

90

15.790

15.680

-

7

14

7/8

-

3 5/8

2 3/4

1/8

55.0

14M55-F112T

3D

F

112

19.650

19.540

-

7

17 7/8

7/8

-

3 5/8

2 3/4

1/8

71.0

14M55-F144T

3D

F

144

25.264

25.154

-

7

23 3/8

7/8

-

3 5/8

2 3/4

1/8

106.0

14M55-F168T

3D

F

168

29.475

29.365

-

7

27  9/16

7/8

-

3 5/8

2 3/4

1/8

124.0

14M55-F192T

3D

F

192

33.686

33.576

-

7

31 13/16

7/8

-

3 5/8

2 3/4

1/8

146.0

14M55-F216T

3D

F

216

37.896

37.786

-

7

35 3/4

7/8

-

3 5/8

2 3/4

1/8

205.0


型号表示例


14M 55 -
 SK
 28T
 -
 F -
 QTL

（1）
 （2）
（3）
 （4）
（5）
（6）


（1）同步带轮系列

（2）同步带宽度

（3）锥套型号

（4）齿数

（5）带挡圈

（6）带QTL型QD孔


使用案例·订购方法

同步带轮的适使用案例


设备：工件反转转移机构

⽬的：通过同步带轮和同步带的传动动力，将传送带上的工件旋转90°并转移到下一道工序。此时，夹紧机构进行180°自转，转移时不相对于输送方向同时改变工件方向。

同步带轮用途：通过同步带轮和同步带的传动，转移工件的同时，还能改变工件放置方向。





订购同步带轮时的注意事项

必须确认同步带轮的材质，以及同步带轮的外圆直径、同步圆直径和齿数等参数。

请把同步带轮的各项要求提供后进行订购。或者咨询隆德技术人员。




×
