链条带K1附件,即链条两侧带折弯板,折弯板上各带一个孔。
采用优质钢材制造,链条强度高、耐磨性良好,链条本体为双倍节距链,更适合用于对链条强度要求较大的场合。
除此之外,还可根据客户需求,定制非标的滚销齿轮链条,如有需求,请联系隆德技术人员。
与销齿啮合传动,传动比精确。
K1附件能通过安装特定的部件,以达到运输的需求。
输送速度准确稳定,承受载荷能力强,能保证精确的同步输送。
在运行前,请在链条外周围面涂抹极压系润滑油,同时在销轮或销齿条滚子内面涂抹润滑脂,以确保传动的平稳进行。
如果无法确定应该使用哪种方式进行润滑,可咨询隆德技术人员。
滚销齿轮链条常搭配滚销齿轮应用于各种机械传动系统中。
在工业自动化生产线中,常用于输送设备和提升设备的传动。
在交通运输设备中,常用于自行车、摩托车、汽车的变速器和传动系统。
点击图片放大

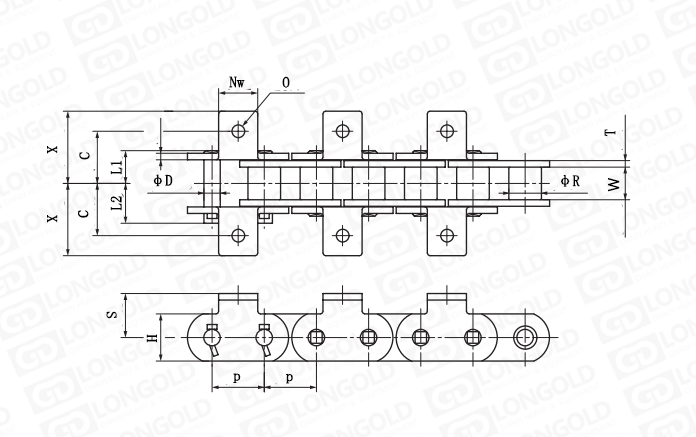

■链条本体尺寸表
链条型号 |
节距 |
滚子直径 |
内节内宽 |
链板厚度 |
链板宽度 |
销子直径 |
销子长度 |
平均抗拉强度 |
最大容许张力 |
参考重量 |
|
P |
R |
W |
T |
H |
D |
L1 |
L2 |
||||
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
kN{kgf} |
kN{kgf} |
kg/m |
|
LDC320-T-K1 |
101.6 |
63.50 |
63.65 |
12.70 |
92.00 |
31.75 |
63.80 |
77.60 |
■附件尺寸表
链条型号
附件
附件重量
1组的链节数量
C
X
Nw
O
S
mm
mm
mm
mm
mm
kg/个
LDC320-T-K1
101.6
140.7
76.2
25.4
85.5
0.006
240
LDC |
40 |
|
- |
T |
- |
|
K1 |
|
|
|
|
|
|
(1) |
|
|
(2) |
|
|
(3) |
|
|
|
|
|
(1)节距
(2)链条种类
(3)附件种类
滚销齿轮链条与滚销齿轮搭配使用,滚销齿轮的驱动安装方式有以下三种:
直线驱动方式 |
外接驱动方式 |
内接驱动方式 |
|
|
|
