T型齿同步带轮的齿形为梯字形,这种齿形具有较高的传动精度和稳定性。
可根据客户需求选用不同材质,以满足不同的工作环境,详情请联系隆德技术人员。
T型齿同步带轮能够保证精确的传动比,使系统的运行更加稳定可靠。
T型齿同步带轮通过与同步带的啮合来实现动力的传递。当主动轮旋转时,同步带通过齿与带轮之间的摩擦力带动从动轮一起旋转,从而实现传动。
结构相对简单,安装和维护都比较方便。与其他传动方式相比,不需要进行复杂的润滑和保养工作,节省了维护成本和时间。而且同步带的使用寿命较长,更换频率较低。
同步带轮的润滑方式取决于同步带轮的型号和材质,塑料、钢制和铸铁使用的润滑方式有所不同,详情请咨询隆德技术人员。
T型同步带轮在众多行业中都有广泛应用。
在机床、印刷机、纺织机等机械设备中,T型齿同步带轮可以用于传递动力,实现各种运动的控制。
在汽车发动机、变速器等部件中,也会用到T型齿同步带轮,以确保发动机的正时系统和变速器的换挡机构能够准确运行。
轴孔规格为圆孔+螺纹孔、圆孔+键槽孔时,本司提供附属品固定螺丝,同包装出货(可能掉落在包装袋中)。
轴孔规格为圆孔、台阶孔、两端台阶孔、双台阶孔时,⽆螺纹孔。
轴孔内有时可能不进⾏表⾯处理。
点击图片放大

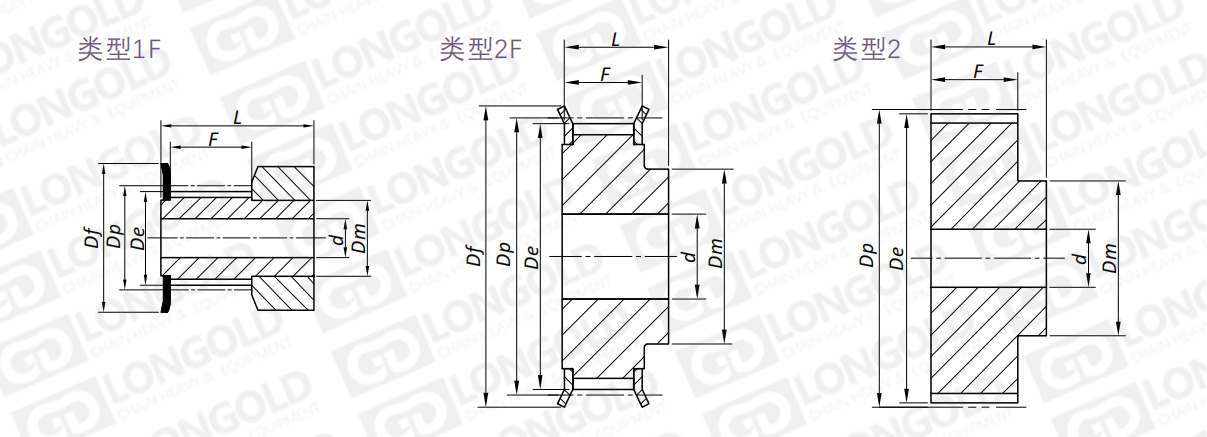

■同步带轮尺寸表格
同步带轮型号 |
类型 |
齿数 |
节距圆 直径 |
挡圈 直径 |
轮毂 直径 |
齿宽 |
总宽 |
孔径 |
适用同 步带宽 |
De |
Df |
Dm |
F |
L |
d |
||||
mm |
mm |
mm |
mm |
mm |
mm |
mm |
|||
T2.5-16-12T-F |
1F |
12 |
9.00 |
13.0 |
12 |
9 |
16 |
- |
6 |
T2.5-16-14T-F |
1F |
14 |
10.60 |
15.0 |
14 |
9 |
16 |
- |
6 |
T2.5-16-15T-F |
1F |
15 |
11.40 |
15.0 |
15 |
9 |
16 |
- |
6 |
T2.5-16-16T-F |
1F |
16 |
12.20 |
16.0 |
16 |
9 |
16 |
- |
6 |
T2.5-16-18T-F |
2F |
18 |
13.80 |
17.5 |
10 |
10 |
16 |
- |
6 |
T2.5-16-19T-F |
2F |
19 |
14.60 |
18.0 |
10 |
10 |
16 |
- |
6 |
T2.5-16-20T-F |
2F |
20 |
15.40 |
19.5 |
11 |
10 |
16 |
- |
6 |
T2.5-16-22T-F |
2F |
22 |
17.00 |
23.0 |
11 |
10 |
16 |
- |
6 |
T2.5-16-24T-F |
2F |
24 |
18.55 |
23.0 |
12 |
10 |
16 |
- |
6 |
T2.5-16-25T-F |
2F |
25 |
19.35 |
23.0 |
13 |
10 |
16 |
- |
6 |
T2.5-16-26T-F |
2F |
26 |
20.15 |
25.0 |
14 |
10 |
16 |
4 |
6 |
T2.5-16-28T-F |
2F |
28 |
21.75 |
25.0 |
14 |
10 |
16 |
4 |
6 |
T2.5-16-30T-F |
2F |
30 |
23.35 |
28.0 |
16 |
10 |
16 |
6 |
6 |
T2.5-16-32T-F |
2F |
32 |
24.95 |
32.0 |
16 |
10 |
16 |
6 |
6 |
T2.5-16-36T-F |
2F |
36 |
28.10 |
37.0 |
20 |
10 |
16 |
6 |
6 |
T2.5-16-40T-F |
2F |
40 |
31.30 |
38.0 |
22 |
10 |
16 |
6 |
6 |
T2.5-16-44T |
2 |
44 |
34.50 |
- |
24 |
10 |
16 |
6 |
6 |
T2.5-16-48T |
2 |
48 |
37.70 |
- |
26 |
10 |
16 |
6 |
6 |
T2.5-16-60T |
2 |
60 |
47.25 |
- |
34 |
10 |
16 |
8 |
6 |
T2.5 |
- |
16 |
- |
12T |
- |
F |
- |
SB |
|
|
(1) |
|
(2) |
|
(3) |
|
(4) |
|
(5) |
|
|
(1)同步带轮系列
(2)带轮总宽
(3)齿数
(4)带挡圈
(5)带成品孔
同步带轮的适使用案例
设备:滚珠花键升降旋转机构
⽬的:将从上⼀道⼯序接收的⼯作旋转90度并使其降低, 转移到下⼀道⼯序。
同步带轮⽤途:通过同步带轮的传动,改变夹头的⽅向。
订购同步带轮时的注意事项
必须确认同步带轮的材质,以及同步带轮的外圆直径、同步圆直径和齿数等参数。
请把同步带轮的各项要求提供后进行订购。或者咨询隆德技术人员。
