T20-71同步带轮

T20-71同步带轮的齿形为梯形，搭配50mm宽的同步带使用，特殊的梯形齿形设计使得同步带与带轮之间的啮合紧密，传动精度高，能够准确地传递动力，确保系统的同步运行。

应用领域

汽车生产

机械工程

社会设施

航空航天

医疗行业

产品手册索取



产品特点

T型齿同步带轮的齿形为梯字形，这种齿形具有较高的传动精度和稳定性。

可根据客户需求选用不同材质，以满足不同的工作环境，详情请联系隆德技术人员。

T型齿同步带轮能够保证精确的传动比，使系统的运行更加稳定可靠。

T型齿同步带轮通过与同步带的啮合来实现动力的传递。当主动轮旋转时，同步带通过齿与带轮之间的摩擦力带动从动轮一起旋转，从而实现传动。

结构相对简单，安装和维护都比较方便。与其他传动方式相比，不需要进行复杂的润滑和保养工作，节省了维护成本和时间。而且同步带的使用寿命较长，更换频率较低。

同步带轮的润滑方式取决于同步带轮的型号和材质，塑料、钢制和铸铁使用的润滑方式有所不同，详情请咨询隆德技术人员。

T型同步带轮在众多行业中都有广泛应用。

一些家用电器，如洗衣机、烘干机、吸尘器等，内部的传动系统会使用T型齿同步带轮，实现电机与其他部件的动力传递，具有噪音低、维护方便等优点。

纺织机的纱线牵引、织物卷绕等过程需要可靠的传动，T型齿同步带轮可以适应纺织机械的高速运转和频繁启停，保证纺织生产的顺利进行。

轴孔规格为圆孔+螺纹孔、圆孔+键槽孔时，本司提供附属品固定螺丝，同包装出货（可能掉落在包装袋中）。

轴孔规格为圆孔、台阶孔、两端台阶孔、双台阶孔时，⽆螺纹孔。

轴孔内有时可能不进⾏表⾯处理。

技术参数

点击图片放大

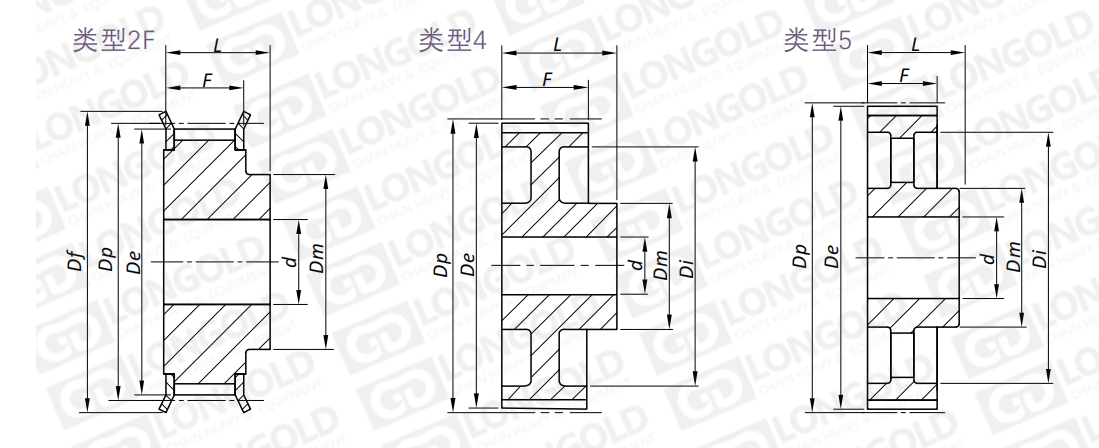

■同步带轮尺寸表格

同步带轮型号

类型

齿数

节距圆

直径

挡圈

直径

轮毂

直径

齿宽

总宽

孔径

同步

带宽

De

Df

Dm

F

L

d

mm

mm

mm

mm

mm

mm

mm

T20-71-18T-F

2F

18

111.75

120.0

80

56

71

18

50

T20-71-20T-F

2F

20

124.50

142.0

90

56

71

18

50

T20-71-22T-F

2F

22

137.20

150.0

90

56

71

18

50

T20-71-24T-F

2F

24

149.95

158.0

95

56

71

18

50

T20-71-25T-F

2F

25

156.30

168.0

95

56

71

18

50

T20-71-30T-F

2F

30

188.15

200.0

110

56

71

18

50

T20-71-32T-F

2F

32

200.85

216.0

110

56

71

20

50

T20-71-36T

4

36

226.35

-

110

56

71

20

50

T20-71-40T

5

40

251.80

-

110

56

71

20

50

T20-71-48T

5

48

302.70

-

130

56

71

24

50

T20-71-60T

5

60

379.10

-

130

56

71

24

50

T20-71-72T

5

72

455.50

-

140

56

71

24

50


型号表示例

T20 -
 71 -
 20T
 -
 F -
 SB

（1）
（2）
（3）
（4）
（5）


（1）同步带轮系列

（2）带轮总宽

（3）齿数

（4）带挡圈

（5）带成品孔


使用案例·订购方法

同步带轮的适使用案例

设备：滚珠花键升降旋转机构

⽬的：将从上⼀道⼯序接收的⼯件旋转90度并使其降低， 转移到下⼀道⼯序。

同步带轮⽤途：通过同步带轮的传动，改变夹头的⽅向。


订购同步带轮时的注意事项

必须确认同步带轮的材质，以及同步带轮的外圆直径、同步圆直径和齿数等参数。

请把同步带轮的各项要求提供后进行订购。或者咨询隆德技术人员。





×
