T5-21同步带轮

T5-21同步带轮的齿形为梯形，搭配10mm的同步带使用，特殊的梯形齿形设计使得同步带与带轮之间的啮合紧密，传动精度高，能够准确地传递动力，确保系统的同步运行。

应用领域

汽车生产

机械工程

社会设施

航空航天

医疗行业

产品手册索取



产品特点

T型齿同步带轮的齿形为梯字形，这种齿形具有较高的传动精度和稳定性。

可根据客户需求选用不同材质，以满足不同的工作环境，详情请联系隆德技术人员。

T型齿同步带轮能够保证精确的传动比，使系统的运行更加稳定可靠。

T型齿同步带轮通过与同步带的啮合来实现动力的传递。当主动轮旋转时，同步带通过齿与带轮之间的摩擦力带动从动轮一起旋转，从而实现传动。

结构相对简单，安装和维护都比较方便。与其他传动方式相比，不需要进行复杂的润滑和保养工作，节省了维护成本和时间。而且同步带的使用寿命较长，更换频率较低。

同步带轮的润滑方式取决于同步带轮的型号和材质，塑料、钢制和铸铁使用的润滑方式有所不同，详情请咨询隆德技术人员。

T型同步带轮在众多行业中都有广泛应用。

打印机的进纸机构、墨盒移动等部分通常采用 T 型齿同步带轮传动，确保纸张的准确输送和墨盒的精确移动，提高打印质量和效率。

在汽车发动机、变速器等部件中，也会用到T型齿同步带轮，以确保发动机的正时系统和变速器的换挡机构能够准确运行。

轴孔规格为圆孔+螺纹孔、圆孔+键槽孔时，本司提供附属品固定螺丝，同包装出货（可能掉落在包装袋中）。

轴孔规格为圆孔、台阶孔、两端台阶孔、双台阶孔时，⽆螺纹孔。

轴孔内有时可能不进⾏表⾯处理。

技术参数

点击图片放大

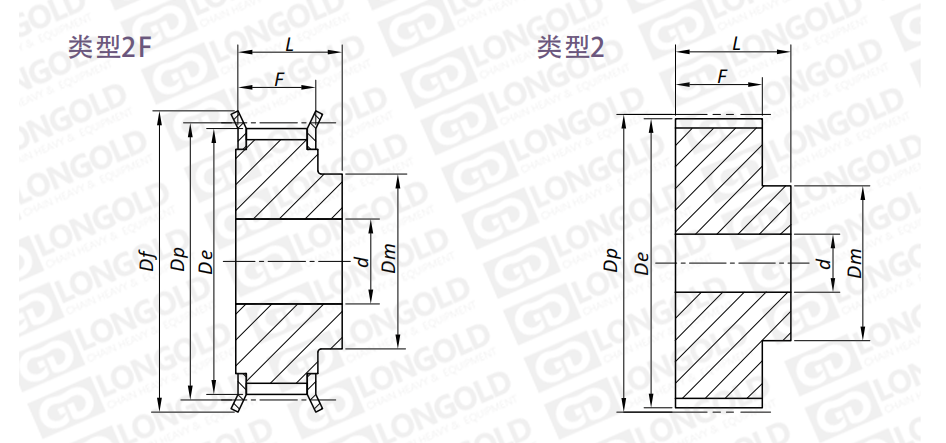

■同步带轮尺寸表格

同步带轮型号

类型

齿数

节距圆

直径

挡圈

直径

轮毂

直径

齿宽

总宽

孔径

同步

带宽

De

Df

Dm

F

L

d

mm

mm

mm

mm

mm

mm

mm

T5-21-10T-F

2F

10

15.05

19.5

8

15

21

6

10

T5-21-12T-F

2F

12

18.25

23.0

10

15

21

6

10

T5-21-14T-F

2F

14

21.45

25.0

13

15

21

6

10

T5-21-15T-F

2F

15

23.05

28.0

16

15

21

6

10

T5-21-16T-F

2F

16

24.60

32.0

18

15

21

6

10

T5-21-18T-F

2F

18

27.80

32.0

20

15

21

6

10

T5-21-19T-F

2F

19

29.40

37.0

22

15

21

6

10

T5-21-20T-F

2F

20

31.00

37.0

23

15

21

6

10

T5-21-22T-F

2F

22

34.25

38.0

24

15

21

6

10

T5-21-24T-F

2F

24

37.40

43.0

26

15

21

6

10

T5-21-25T-F

2F

25

38.95

44.0

26

15

21

6

10

T5-21-26T-F

2F

26

40.60

44.0

26

15

21

6

10

T5-21-27T-F

2F

27

42.20

48.0

30

15

21

8

10

T5-21-28T-F

2F

28

43.75

48.0

32

15

21

8

10

T5-21-30T-F

2F

30

46.95

51.0

34

15

21

8

10

T5-21-32T-F

2F

32

50.10

54.0

38

15

21

8

10

T5-21-36T-F

2F

36

56.45

61.0

38

15

21

8

10

T5-21-40T-F

2F

40

62.85

67.0

40

15

21

8

10

T5-21-42T-F

2F

42

66.00

70.0

40

15

21

8

10

T5-21-44T

2

44

69.20

-

45

15

21

8

10

T5-21-48T

2

48

75.55

-

50

15

21

8

10

T5-21-60T

2

60

94.65

-

65

15

21

8

10


型号表示例


T5 -
 21 -
 12T
 -
 F -
 SB

（1）
（2）
（3）
（4）
（5）


（1）同步带轮系列

（2）带轮总宽

（3）齿数

（4）带挡圈

（5）带成品孔


使用案例·订购方法

同步带轮的适使用案例

设备：滚珠花键升降旋转机构

⽬的：将从上⼀道⼯序接收的⼯作旋转90度并使其降低， 转移到下⼀道⼯序。

同步带轮⽤途：通过同步带轮的传动，改变夹头的⽅向。


订购同步带轮时的注意事项

必须确认同步带轮的材质，以及同步带轮的外圆直径、同步圆直径和齿数等参数。

请把同步带轮的各项要求提供后进行订购。或者咨询隆德技术人员。





×
