SK系列胀套

SK型胀紧套是SD型胀紧套的扩展型。适合安装⻓轮毂与轴的联结，可传递较⼤的转矩。在⼀些机械传动中，如果轴的直径和精度相同，可代替联轴器的使⽤。

应用领域

汽车生产

机械工程

产品手册索取



产品特点

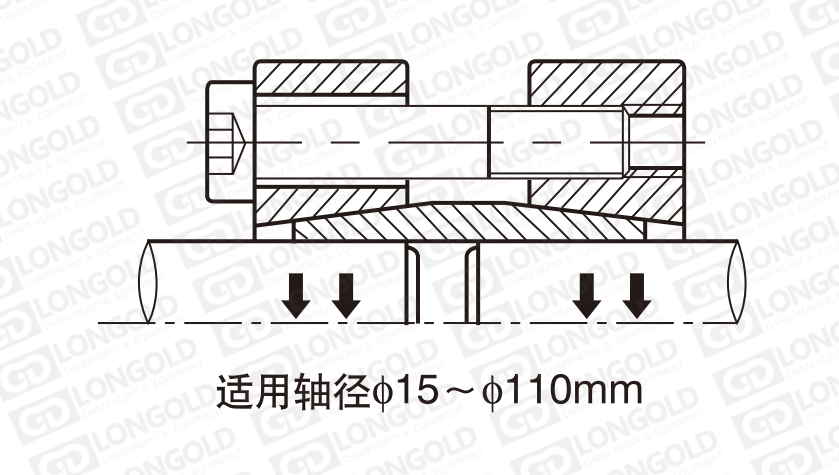

两个带内锥⾯的压紧环在压紧螺钉的作⽤下，挤压带有外锥面的内环，使其收缩压紧轮毂和轴，产⽣的径向压⼒和摩擦⼒将轮毂和轴联结在⼀起。

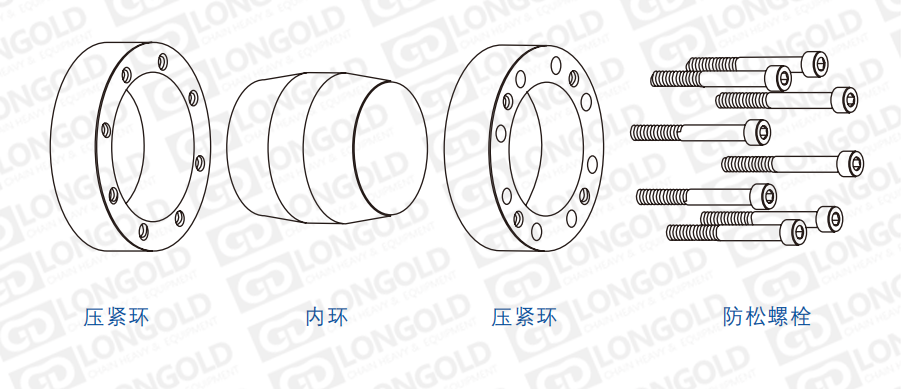

SK型胀紧套由环和两个锥度套以及相应的压紧螺钉组成，结构简单、安装拆卸容易、使⽤⽅便。

适用轴径：Φ15-Φ110(mm)

额定传动扭矩：0.126-7.2kN·m

适⽤轴公差：h8

适⽤轮毂公差：H8

执行标准：JB/T 7934

对应国际型号：Z19A

安全载荷、轮毂、设计保证系数、使⽤环境、轴的轴向载荷、传递转矩、所需轴直径。

技术参数

点击图片放大



■产品结构详见如上图

上图为SD型胀紧套的结构图。

可根据客户的需求，定制指定参数的产品，详细请咨询隆德技术人员。

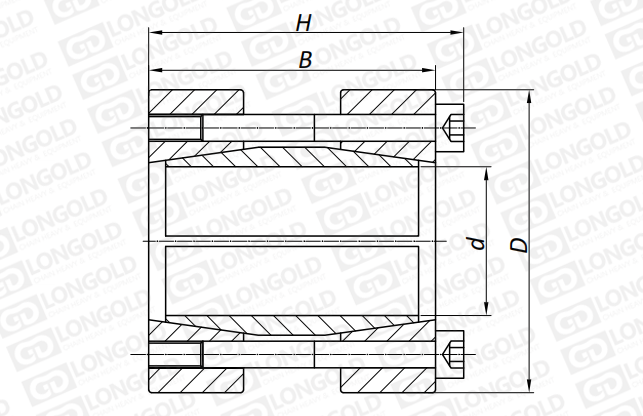

■尺寸表

胀紧套型号

基本尺寸

内六角螺钉

额定负荷

对轴

压力

螺母拧

紧力矩

参考

重量

B

H

轴向力

转矩

Φd×ΦD

Ft

Mt

Ps

Ma

mm

mm

mm

规格×个数

kN

kN·m

Mpa

N·m

kg

PL15x45SK

50

56

M6x4

16.8

0.126

127

17

0.40

PL16x45SK

50

56

M6x4

16.8

0.134

119

17

0.40

PL17x45SK

50

56

M6x4

16.8

0.142

112

17

0.40

PL18x50SK

50

56

M6x4

16.8

0.151

105

17

0.50

PL19x50SK

50

56

M6x4

16.8

0.159

100

17

0.50

PL20x50SK

50

56

M6x4

16.8

0.168

95

17

0.50

PL22x55SK

60

66

M6x4

25.2

0.277

103

17

0.70

PL24x55SK

60

66

M6x4

25.2

0.302

95

17

0.73

PL25x55SK

60

66

M6x6

25.2

0.315

91

17

0.77

PL28x60SK

60

66

M6x6

25.2

0.327

87

17

0.91

PL30x60SK

60

66

M6x6

25.2

0.352

81

17

0.81

PL32x65SK

60

66

M6x6

31.2

0.378

76

17

0.80

PL35x75SK

75

83

M8x4

31.2

0.499

80

42

1.30

PL38x75SK

75

83

M8x4

31.2

0.546

73

42

1.20

PL40x75SK

75

83

M8x4

31.2

0.592

67

42

1.40

PL42x78SK

75

83

M8x4

31.2

0.624

64

42

1.33

PL45x85SK

85

93

M8x6

46.8

0.982

74

42

2.30

PL48x90SK

85

93

M8x6

46.8

1.053

69

42

2.30

PL50x90SK

85

93

M8x6

46.8

1.123

65

42

2.50

PL55x95SK

85

93

M8x8

62.4

1.170

62

42

2.40

PL60x100SK

85

93

M8x8

62.4

1.710

58

42

3.00

PL65x105SK

85

93

M8x8

62.4

1.870

53

42

3.30

PL70x115SK

100

110

M10x6

62.4

2.020

49

84

4.10

PL75x120SK

100

110

M10x6

91.0

2.120

47

84

3.80

PL80x125SK

100

110

M10x8

98.4

3.440

66

84

5.20

PL85x130SK

100

110

M10x8

123.0

3.690

62

84

5.50

PL90x135SK

100

110

M10x8

123.0

4.920

73

84

7.00

PL95x140SK

120

132

M10x8

123.0

5.220

68

84

7.50

PL100x150SK

120

132

M12x8

144.0

5.530

65

145

7.80

PL105x155SK

120

132

M12x8

144.0

5.840

57

145

7.90

PL110x160SK

120

132

M12x8

180.0

7.200

65

145

10.40


型号表示例


PL
 		15 × 45 SK
（1）
 		（2）
（3）
 		（4）


（1）动力锁（胀紧套）

（2）轴径（mm）

（3）外径（mm）

（4）SK型胀紧套


安装与拆卸

安装胀紧联结套


1.安装前要擦拭胀紧联轴套、轮毂和轴的表⾯，然后将胀紧套与轮毂和轴组装在⼀起，并将胀紧套调整到相应安装位置。

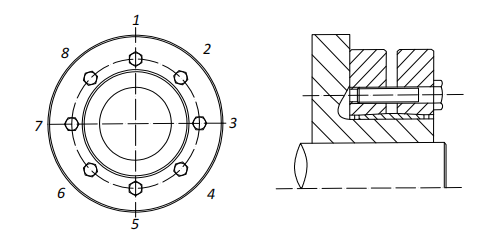

2.将压紧螺钉拧⼊相应的螺纹孔内，按图所示多次逐步拧紧，直到达到螺J规定的拧紧⼒矩。
3.拆卸时，只要松开个压紧螺钉，即可拆下胀紧套。





×
