一对啮合齿轮的传动比(i)为基准圆直径的反比例。也和齿数,转速成正比例。
基准圆直径:d
齿数:Z
转速:n(rpm)
转速 i = dB / dA =ZB / ZA=nB / nA
压力角也就是齿倾角。
标准压力角为20°。
也有14.5°的压力角,但因为强度较不高,所以不怎么使用。
模数是表示齿轮的齿形状大小的数值。
只有当两个齿轮的模数和压力角相同时才能进行啮合传动。
模数 m = 基准圆直径(PCD)/ 齿数(Z)
齿间距P=圆周率×模数=πm
径节制DP=m×25.4
齿数就是齿轮有多少个齿的意思,Z表示齿数。如图为15齿的齿轮。
齿高就是齿顶到齿底到尺寸,通常用h表示。齿顶高(ha)=m
齿底高(hf)=1.25m
齿厚就是齿的厚度,通常用S表示。齿厚(S)=πm/2
点击图片放大

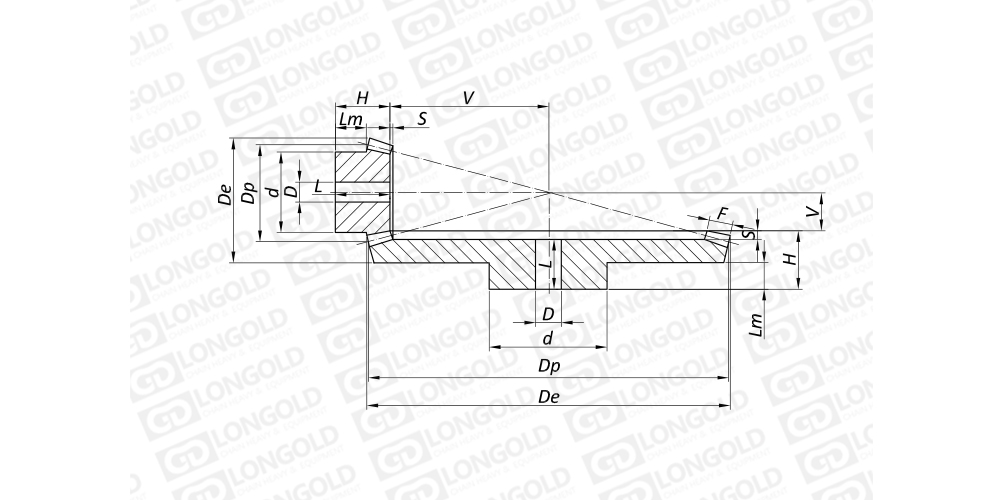

■产品本体结构详见如上图
上图为锥齿轮的结构图。
可根据客户的需求,定制指定参数的产品,详细请咨询隆德技术人员。
■尺寸表
压力角 20°
模数M |
齿数Z |
De |
Dp |
H |
F |
d |
D |
V |
L |
Lm |
S |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
||
1.5 |
16 |
26.9 |
24 |
24.0 |
12 |
20 |
10 |
24.3 |
23.0 |
11.6 |
1.0 |
48 |
72.9 |
72 |
20.0 |
12 |
50 |
15 |
7.3 |
17.0 |
10.0 |
3.0 |
|
2 |
16 |
35.8 |
32 |
28.5 |
15 |
26 |
12 |
33.3 |
27.0 |
12.7 |
1.5 |
48 |
97.3 |
96 |
23.0 |
15 |
60 |
15 |
9.9 |
19.0 |
10.0 |
4.0 |
|
2.5 |
16 |
44.7 |
40 |
32.0 |
18 |
32 |
12 |
42.4 |
30.0 |
13.0 |
2.0 |
48 |
121.6 |
120 |
26.6 |
18 |
70 |
20 |
13.2 |
21.0 |
10.0 |
5.0 |
|
3 |
16 |
53.7 |
48 |
32.0 |
18 |
40 |
15 |
54.3 |
30.0 |
12.1 |
2.0 |
48 |
145.9 |
144 |
29.0 |
18 |
80 |
20 |
16.2 |
23.0 |
10.0 |
6.0 |
|
3.5 |
16 |
62.6 |
56 |
38.0 |
22 |
48 |
15 |
62.3 |
35.5 |
15.0 |
2.5 |
48 |
170.2 |
168 |
31.0 |
22 |
90 |
20 |
18.5 |
24.0 |
10.0 |
7.0 |
|
4 |
16 |
71.6 |
64 |
41.5 |
25 |
55 |
20 |
71.2 |
38.5 |
15.2 |
3.0 |
48 |
194.5 |
192 |
33.0 |
25 |
100 |
22 |
21.2 |
25.0 |
10.0 |
8.0 |
|
4.5 |
16 |
80.6 |
72 |
53.0 |
28 |
60 |
20 |
80.3 |
50.0 |
23.4 |
3.0 |
48 |
218.6 |
216 |
49.0 |
28 |
100 |
25 |
23.9 |
40.0 |
18.0 |
9.0 |
|
5 |
16 |
89.5 |
80 |
60.0 |
35 |
60 |
20 |
85.6 |
57.0 |
22.5 |
3.0 |
48 |
243.1 |
240 |
50.0 |
35 |
150 |
28 |
25.5 |
40.0 |
20.0 |
10.0 |
BG | A |
- |
M2 |
- |
16 | 48 |
(1) |
(2) |
|
(3) |
|
(4) | (5) |
(1)锥齿轮
(2)齿轮形式
(3)模数
(4)齿数
(5)配对齿数
